Name: PCE Instruments PCE-PA 8000-ICA Analyseur de réseau étalonné (ISO) monophasé, triphasé avec fonction enregistreur, avec
Brand: PCE Instruments
SKU: 3812650
Availability: BackOrder

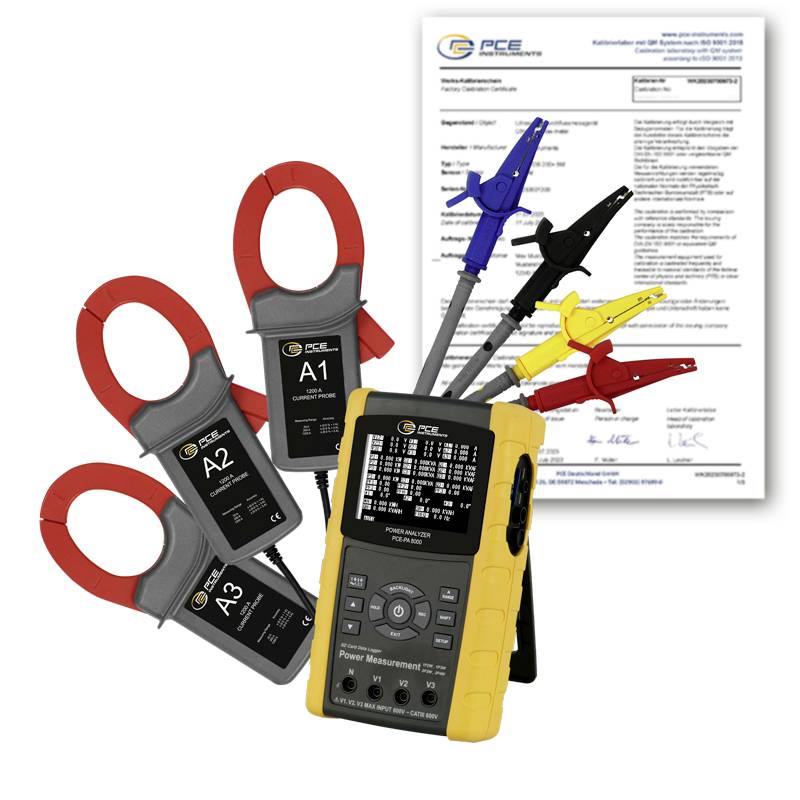

Appareil portable de mesure de puissance avec trois pinces ampèremétriques et câbles de test, présenté avec un certificat d'étalonnage en arrière-plan.

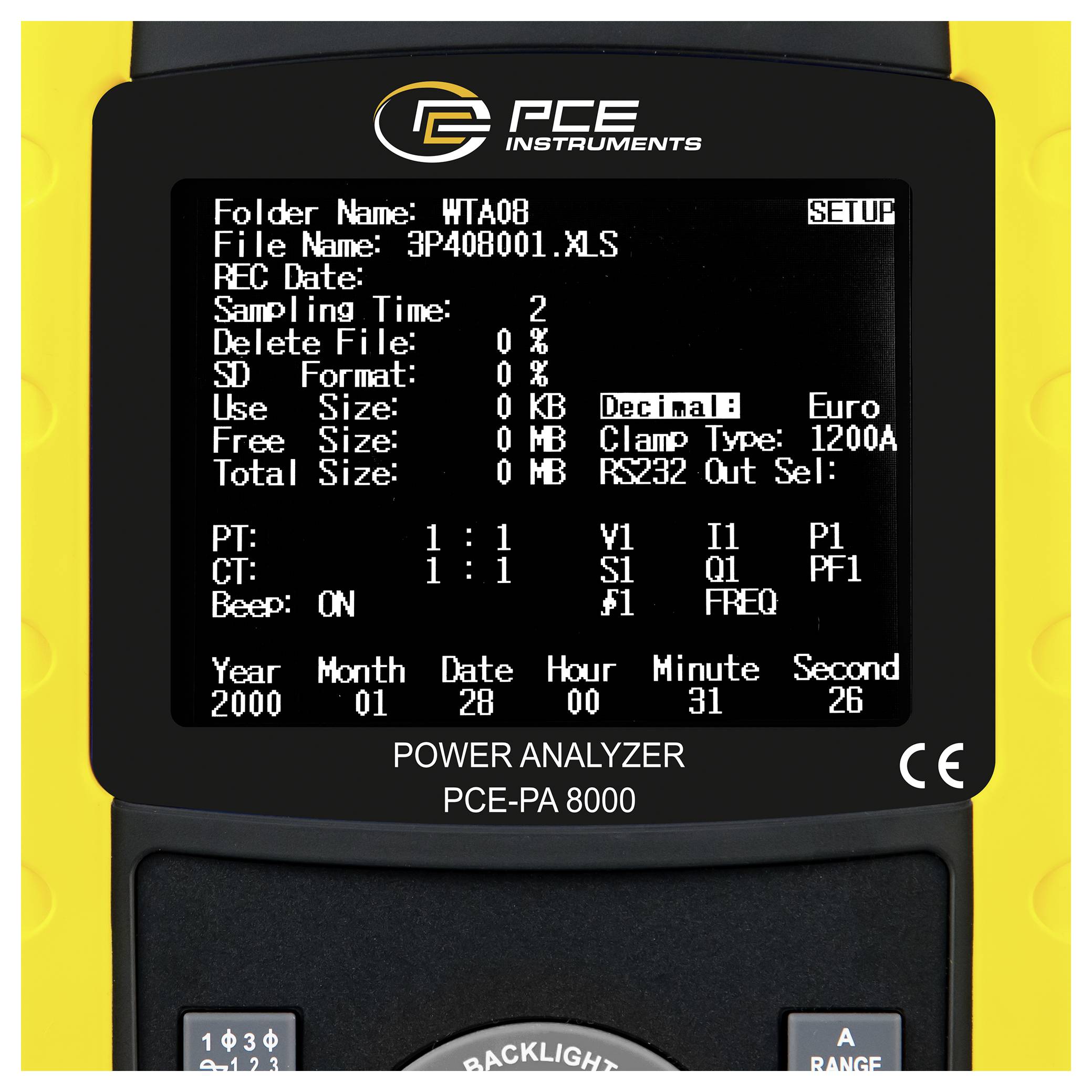

Analyseur de puissance PCE portable montrant un menu de configuration avec paramètres de nom de fichier, durée d'échantillonnage, type de pince et réglages de date/heure.

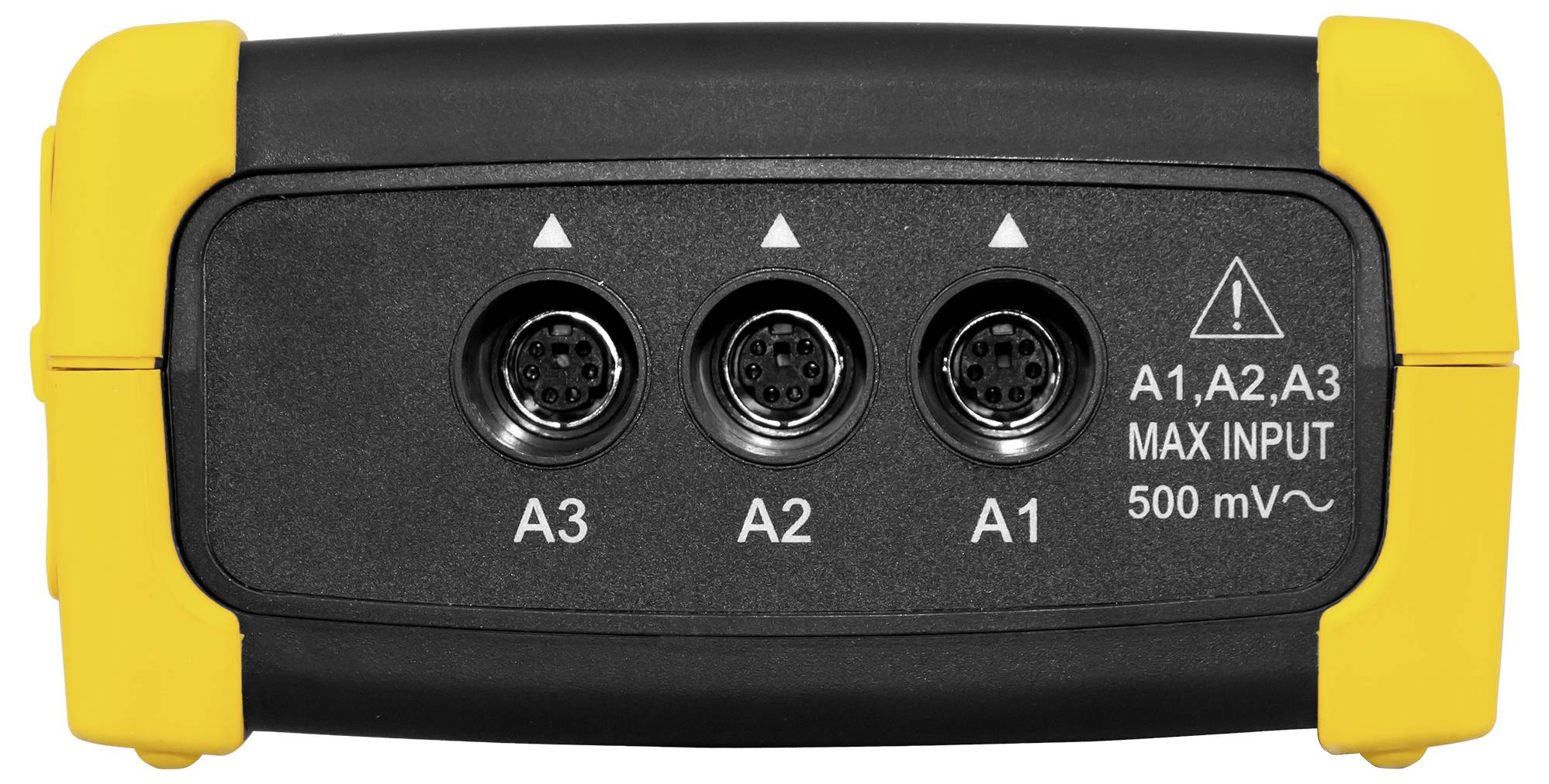

Panneau avant du dispositif électrique avec trois ports d'entrée circulaires étiquetés A3, A2 et A1, plus un texte d'avertissement « A1,A2,A3 ENTRÉE MAX 500 mV~ ».

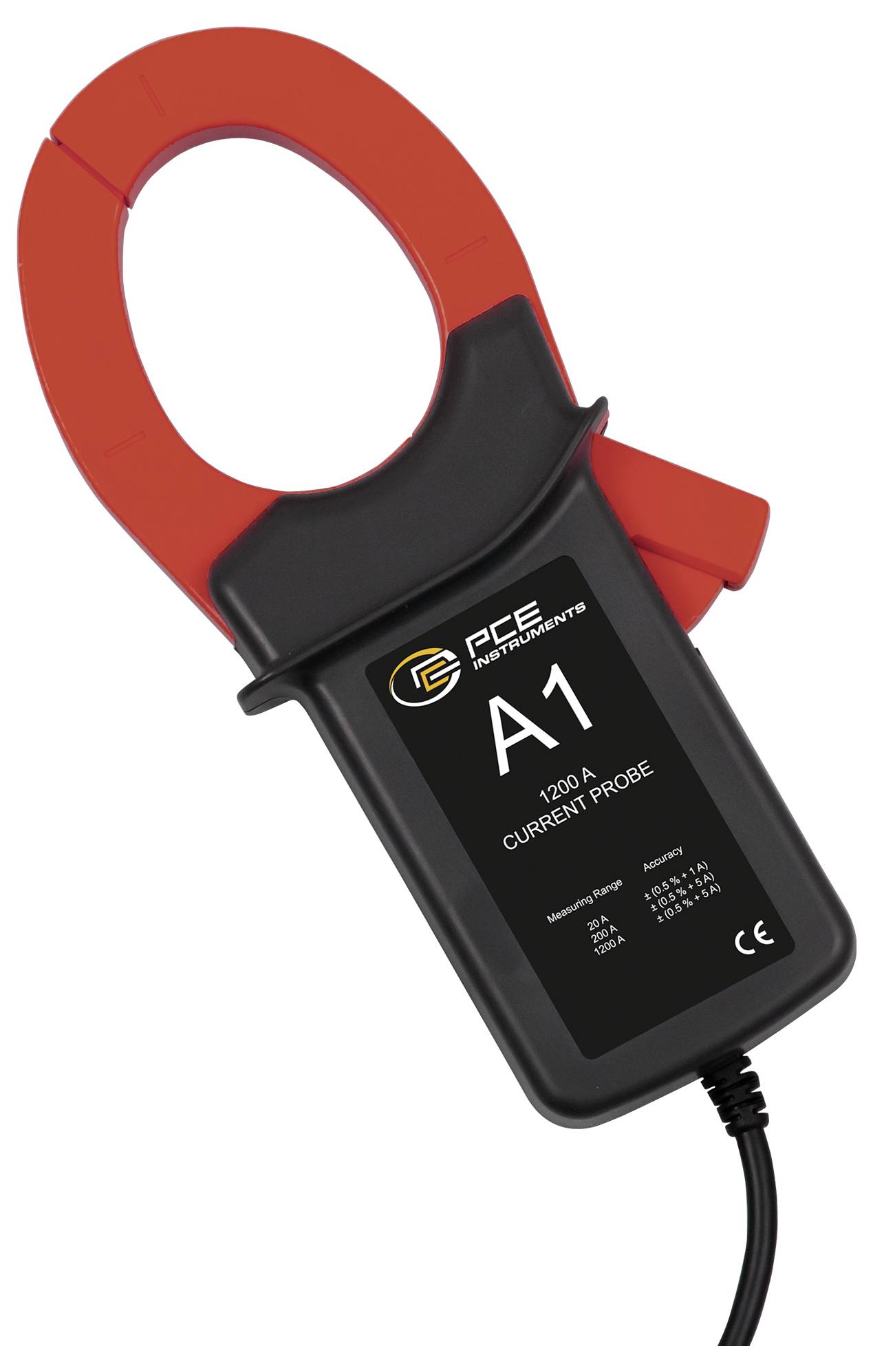

Pince ampèremétrique avec mâchoires rouges et corps noir étiquetée 'A1', 'sonde de courant 1200 A', présentée sur fond blanc.

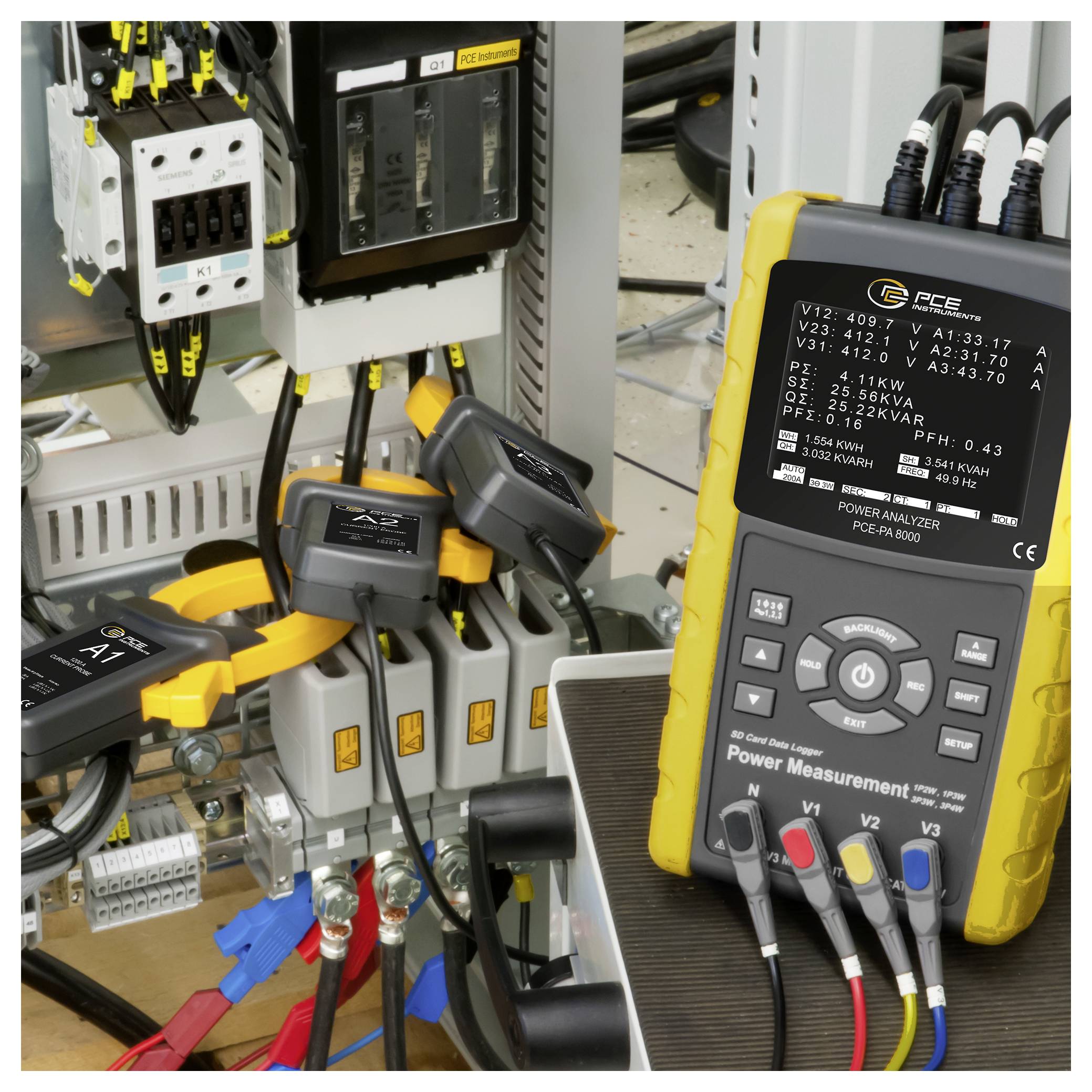

Analyseur de puissance portable connecté au câblage de l'armoire électrique, affichant les mesures de tension, de courant et de puissance sur son écran.

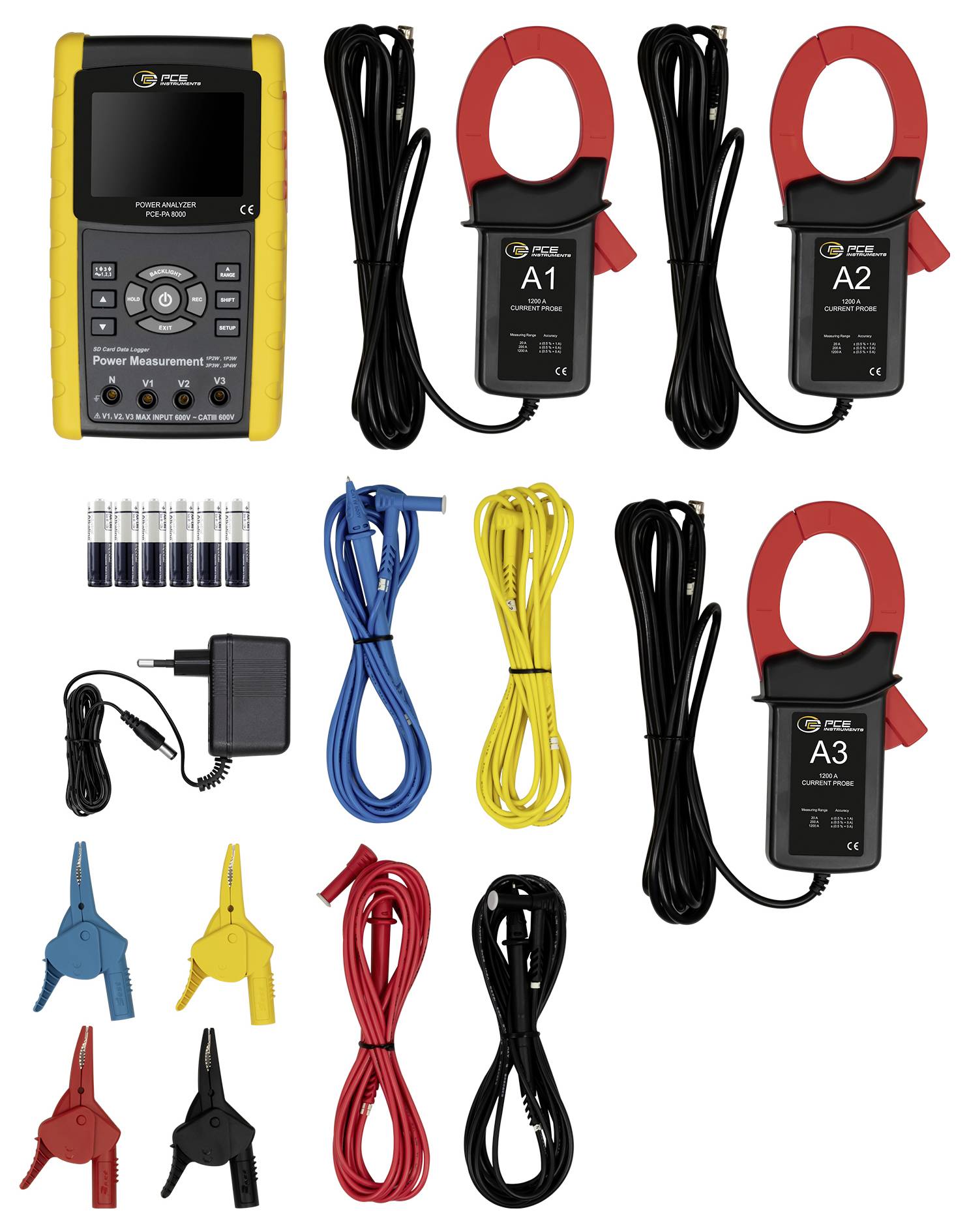

Kit de mesure de puissance portable avec compteur portatif, trois capteurs de pince, fils de test, pinces crocodile, batteries et chargeur.

1/6

Notre service pour vous

Fiche technique (PDF)

Livraison le mar., 16 février 2027

Nombre

pièce(s)

Total (CHF 2'149.95 / pièce(s))

CHF 2'287.15

-6 %

CHF 2'149.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 160.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Mesureur de puissance en 3 phases PCE Instruments PCE-PA 8000-ICA

3 Analyse de performance de phase en 3Phases/4Réseaux conducteurs, 3Phases/3Conducteurs, 1Phase/2Conducteurs, 1Phase/3Réseaux conducteurs
True RMS Mesure du courant et de la tension
Mesure de la puissance active, apparente et réactive
Détermination de l'angle de phase et du facteur de puissance
Mesure de l'énergie active, apparente et aveugle
Mesure de tension jusqu'à 600 V (AC)
Mesure de courant jusqu'à 1200 A (AC)
Conforme aux normes de sécurité CEI 1010 et CAT III 600V.
Calendrier intégré avec horloge en temps réel
Enregistrement des valeurs mesurées sur carte SD
Les données sont enregistrées pour une évaluation plus confortable et une utilisation ultérieure en tant que fichier excell
Mesures en direct possibles sur PC via un câble de données en option
Grand écran à matrice de points de 3,7 pouces
Avec certificat d'étalonnage

Caractéristiques techniques

Tension alternative AC
Plage de mesure 10 ... 600 V
Définition 0,1 V
Précision ±(0,5 % +0,5 V)
Surcharge 720 V RMS
Courant alternatif (AC)
Plage de mesure 0,2 ... 10 A
Résolution : 0,001 A
Précision ±(0,5 % +1 A)
Surcharge 1300 A avec pince électrique
Fréquence 40... 1000 Hz
Courant alternatif (AC)
Plage de mesure 10 ... 20 A
Résolution : 0,01 A
Précision ±(0,5 % +1 A)
Fréquence 40... 1000 Hz
Courant alternatif (AC)
Plage de mesure 0,2 ... 100 A
Résolution : 0,01 A
Précision ±(0,5 % +5 A)
Fréquence 40... 1000 Hz
Courant alternatif (AC)
Plage de mesure 100 ... 200 A
Résolution : 0,1 mA
Précision ±(0,5 % +5 A)
Fréquence 40... 1000 Hz
Courant alternatif (AC)
Plage de mesure 0,2 ... 1000 A
Résolution : 0,1 mA
Précision ±(0,5 % +5 A)
Fréquence 40... 1000 Hz
Courant alternatif (AC)
Plage de mesure 1000 ... 1200 A
Dissolution 1 A
Précision ±(0,5 % +5 A)
Fréquence 40... 1000 Hz
Puissance active
Plage de mesure : 0 ...14 pH 9,999 kW
Résolution 0,001 kW
Précision ±(1 % +0,008 kW)
Puissance active
Plage de mesure. 10 kW
Plage de mesure de. 99,99 kW
Résolution 0,01 kW
Précision ±(1 % +0,08 kW)
Puissance active
Plage de mesure 100 ... 999,9 kW
Résolution 0.1 kW
Précision ±(1 % +0,8 kW)
Puissance active
Plage de mesure 1... 9,999 MW
Résolution 0,001 MW
Précision ±(1 % +0,008 MW)
Puissance réactive
Plage de mesure : 0 ...14 pH 9,99 kVAR
Résolution 0,001 kVAR
Précision ±(1 % +0,008 kVAR)
Puissance réactive
Plage de mesure 10 ... 99,9 kVAR
Résolution 0,01 kVAR
Précision ±(1 % +0,08 kVAR),
Puissance réactive
Plage de mesure 100 ... 999,9 kVAR
Résolution 0,1 kVAR
Précision ±(1 % +0,8 kVAR)
Puissance réactive
Plage de mesure 1... 9,9 MVAR
Résolution 0,001 MVAR
Précision ±(1 % +0,008 MVAR)
Angle de phase
Plage de mesure -180 ... +180 °
Résolution 0,1°
Précision : 1 °
Puissance apparente
Plage de mesure : 0 ...14 pH 9,9 kVA
Résolution 0,001 kVA
Précision ±(1 % +0,008 kVA),
Puissance apparente
Plage de mesure 10 ... 99,99 kVA
Résolution 0,01 kVA
Précision ±(1 % +0,08 kVA)
Puissance apparente
Plage de mesure 100 ... 999,9 kVA
Résolution 0,1 kVA
Précision ±(1 % +0,8 kVA)
Puissance apparente
Plage de mesure 1... 9,99 MVA
Résolution 0,001 MVA
Précision ±(1 % +0,008 MVA),
facteur de puissance
Plage de mesure : 0 ...14 pH 1
Résolution : 0,01
Précision ±0,04
Énergie active
Plage de mesure : 0 ...14 pH 9,9 kWh
Définition 0,001 kWh
Précision ±(1 % +0,008 kWh),
Énergie active
Plage de mesure 10 ... 99,9 kWh
Définition 0,01 kWh
Précision ±(1 % +0,08 kWh)
Énergie active
Plage de mesure 100 ... 999,9 kWh
Définition 0,1 kWh
Précision ±(1 % +0,8 kWh),
Énergie active
Plage de mesure 1... 9,99 MWh
Résolution 0,001 MWh
Précision ±(1 % +0,008 MWh),
Énergie fictive
Plage de mesure : 0 ...14 pH 9,9 kVAh
Résolution 0,001 kVAh
Précision ±(1 % +0,008 kVAh)
Énergie fictive
Plage de mesure 10 ... 99,9 kVAh
Résolution 0,01 kVAh
Précision ±(1 % +0,08 kVAh)
Énergie fictive
Plage de mesure 100 ... 999,9 kVAh
Résolution 0,1 kVAh
Précision ±(1 % +0,8 kVAh)
Énergie fictive
Plage de mesure 1... 9,9 MVAH
Résolution 0,001 MVAH
Précision ±(1% +0,008 KVAH)
Énergie aveugle
Plage de mesure : 0 ...14 pH 9,9 kvarh
Résolution 0,001 kvarh
Précision ±(1% +0,008 kVArh)
Énergie aveugle
Plage de mesure 10 ... 99,9 kvarh
Résolution 0,01 kvarh
Précision ± (1% + 0,08 kVArh)
Énergie aveugle
Plage de mesure 100 ... 999,9 kvarh
Résolution 0,1 kvarh
Précision ±(1% +0,8 kVArh)
Énergie aveugle
Plage de mesure 1... 9,99 MVARh
Résolution 0,001 MVARh
Précision ±(1% +0,008 KVARH),
Fréquence
Plage de mesure 45 ... 65 Hz
Résolution : 0,1 Hz
Précision 0,1 Hz
Caractéristiques techniques générales
Fonctions de mesure HOLD
Type d'écran LCD avec éclairage
Taille de l'écran 3,7 pouces
Support de mémoire : carte SD,
Capacité mémorielle de 2 To
Intervalle de mémoire de 2 s.
Intervalle de stockage jusqu'à 120 min.
Interface USB, RS232
Norme(s) IEC 1010
Consommation de courant appareil de mesure 300 mA c.c.
Consommation de courant Pince de courant 34 mA c.c.
Diamètre maximal de câble : 50 mm
Norme de sécurité CAT III 600 V
Protection contre les surcharges Tension AC 720 V / courant AC 1300 A
Dimensions pince électrique : 210 x 85 x 33 mm
Sélection de la plage de mesure automatique, manuelle
Langue de menu Anglais (US), Anglais (GB)
Classe de protection (appareil) IP21
Alimentation électrique 9V
Type de connecteur Euro-prise
Batterie/batterie 8 x 1,5 V AA, manganèse alcaline
Capacité : 3000 mAh
Conditions de fonctionnement 0 ... 50 °C, 0 ... 80 % r.d..
Conditions de stockage 0 ... 50 °C, 0 ... 80 % r.d..
Dimensions ( L x l x H ) 225 x 125 x 64 mm
Poids : 811,5 g

Fiche: Non

Type de produit: Analyseur de réseau

Catégorie de mesure: CAT III 600 V

Affichage (détails): Écran LCD

Détection de phase: oui (intégré)

Détection du conducteur de mise à la terre: non

: ISO

Alim.: 9 V

Dim.: (L x l x H) 225 x 125 x 64 mm

Poids: 948 g

Service de calibration: Avec certificat d'étalonnage

Type de mesure: monophasé
triphasé

Spécificités: avec fonction enregistreur
avec pince ampèremétrique

Largeur: 125 mm

Hauteur: 64 mm

Longueur: 225 mm

Interfaces: USB
RS-232

Emballage sans plastique: Emballage sans plastique

Documents & téléchargements

Fiche technique

Fiche technique 3812650 PCE Instruments PCE-PA 8000-ICA Analyseur de réseau étalonné (ISO) monophasé, triphasé avec fonction enregistreur, avec

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3812650 PCE Instruments PCE-PA 8000-ICA Analyseur de réseau étalonné (ISO) monophasé, triphasé avec fonction enregistreur, avec

Description

Avec le compteur de puissance 3 phases, il est possible de mesurer et d'enregistrer la puissance dans un circuit monophasé et trois. Le compteur de puissance 3 phases permet de réaliser des mesures à long terme. L'appareil enregistre les données de mesure sur une carte SD insérable au format XLS. Les données de mesure peuvent ainsi être facilement évaluées sur ordinateur. L'intervalle d'enregistrement est de 2 ... 7200 secondes au choix.

Le capteur d'énergie est capable de mesurer l'énergie et de déterminer le facteur de puissance et l'angle de phase. Les pinces de courant du compteur de puissance 3 phases peuvent être utilisées pour des diamètres de conducteurs allant jusqu'à 50 mm. Ainsi, l'appareil de mesure est parfaitement adapté à une utilisation dans le réseau d'alimentation en énergie. Grâce au grand écran de 3,7 pouces, toutes les valeurs mesurées peuvent être lues en un coup d'œil. Ainsi, une analyse rapide des valeurs de mesure momentanées est possible et donne une vue d'ensemble du courant, de la tension et de la puissance diminuée.

Ce texte a été traduit par une machine.
