Name: Motrona 7186.5024 Module E/S borne à vis Nombre de sorties numériques: 4 Nombre d'entrées numériques: 1
Brand: Motrona
SKU: 2899368
Availability: BackOrder

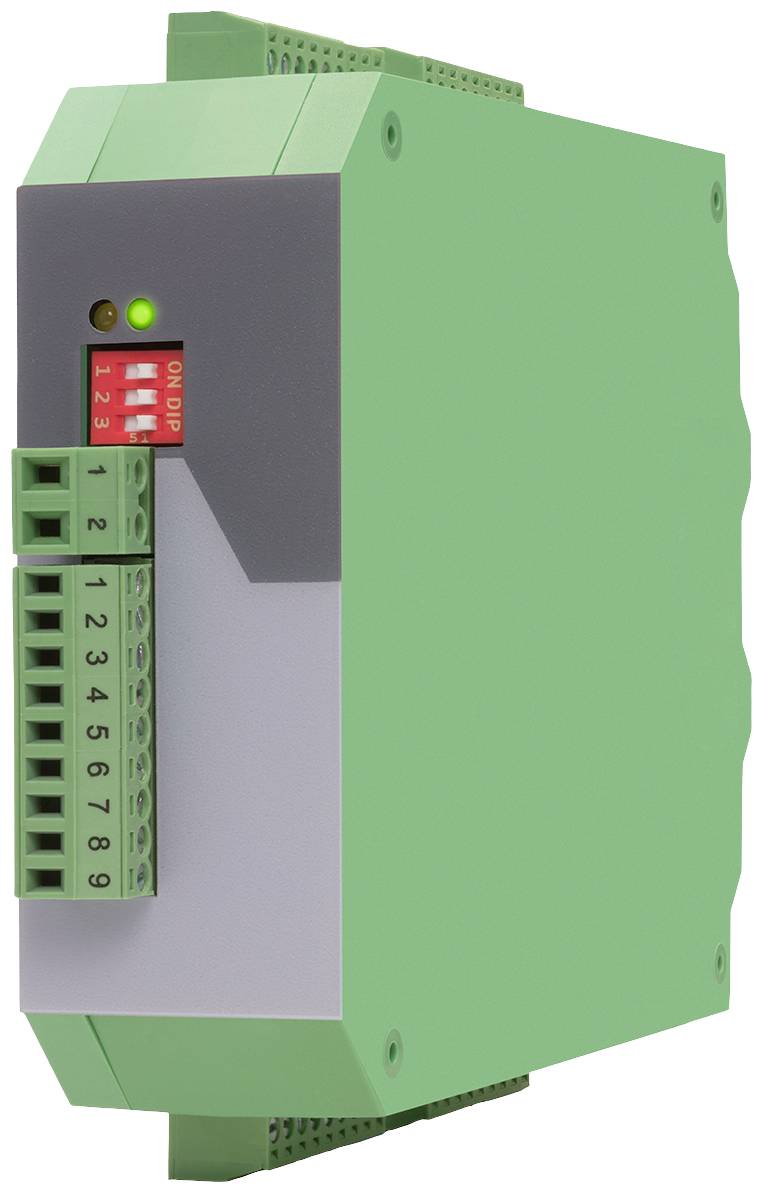

Appareil électronique vert, rectangulaire, doté d'un affichage à LED et de connexions numérotées sur la façade avant.

Type de produit

Module E/S

Interfaces

borne à vis

Type

7186.5024

Alim.

10 - 30 V V/DC

Hauteur

118 mm

Fiche technique (PDF)

Livraison le mer. 2 décembre

Nombre

pièce(s)

Total (CHF 524.95 / pièce(s))

CHF 524.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Répartiteur/répartiteur à 4 canaux pour signaux incrémentaux

1 entrée d'impulsion au format A, B, Z [HTL] oder A, /A, B, /B, Z, /Z [RS422]
Fréquence d'entrée jusqu'à 250 kHz [HTL] ou 1 MHz [RS422 / TTL]
4 niveaux de sortie opposés
Formats correspondant à ceux des signaux d'entrée, mais avec affectation individuelle du niveau de sortie pour chaque sortie

Caractéristiques techniques

Tension d'alimentation tension d'entrée : 10 … 30 VDC
Alimentation électrique circuit de protection : protection contre l'inversion de polarité
Tension d'alimentation ondulation résiduelle : ≤ 10 % à 24 VDC
Alimentation en tension consommation de courant : env. 25 ma, en cas d'alimentation non chargée du transmetteur
Alimentation électrique type de raccordement : bornes à vis, 1,5 mm² / AWG16
Alimentation du transmetteur tension de sortie 1 : 24 VDC (env. 0,8 V plus petite que la tension d'alimentation)
Alimentation du transmetteur courant de sortie : max. 250 ma, (connexion galvanique à l'alimentation de l'appareil)
Alimentation du transmetteur tension de sortie 2 : 5 VDC
Alimentation du transmetteur courant de sortie : max. 500 ma, (connexion galvanique à l'alimentation de l'appareil)
Alimentation du transmetteur circuit de protection : protégé contre les courts-circuits
Type de raccordement : bornes à vis, 1,5 mm², 9 pôles
Alimentation du transmetteur autres possibilités : a) externe via une source séparée b) via la même source qui alimente également le répartiteur (10...30 V)
Niveau de signal d'entrée incrémentale (commutable) :
RS422 / TTL (tension différentielle > 0,5 V) ; différentiel HTL (tension différentielle > 2 V)
HTL (ASYMÉTRIQUE): LOW 0 … 6 V, HIGH 8 … 40 V.
TTL (ASYMÉTRIQUE) : LOW < 0,8 V, HIGH >2,0 V.
Entrée incrémentale voies : asymétrique : A, B, Z ou symétrique : A, /A, B, /B, Z, /Z
Fréquence d'entrée incrémentale : max. 1 MHz pour RS422 / TTL ; max. 500 kHz pour différentiel HTL ; max. 250 kHz pour se TTL / se HTL
Entrée incrémentale type de raccordement : bornes à vis, 1,5 mm² / AWG16
Sorties incrémentaux nombre de sorties : 4
Sortie incrémentale logique de sortie : symétrique (push-pull)
Sorties incrémentaux niveau de signal : 5 … 30 V (pouvant être transmis via le texte correspondant. Borne COM+)
Sorties incrémentées durée de temporisation du signal : env. 160 ns
Sorties incrémentaux courant de sortie : max. 30 ma
Sorties incrémentaux circuit de protection : protégé contre les courts-circuits
Sorties incrémentaux type de raccordement : bornes à vis, 1,5 mm² / AWG16
Éléments d'affichage nombre : 2 LED
Eléments d'affichage fonction : 1 x vert pour la mise en service ; 1 x jaune pour la détection d'erreurs aux entrées A, B, Z
Température ambiante de fonctionnement : -20 °C +60 °C (sans condensation)
Température ambiante de stockage : -30 °C, +75 °C (sans condensation)
Taux de défaillance MTBF en années (fonctionnement continu à 60 °C) : 120,9 A.

Type de produit: Module E/S

Interfaces: borne à vis

Type: 7186.5024

Alim.: 10 - 30 V V/DC

Hauteur: 118 mm

Longueur: 140 mm

Largeur: 34 mm

Nombre d'entrées numériques: 1

Nombre d'entrées numériques: 4

Dim.: (L x l x H) 140 x 34 x 118 mm

LED de contrôle: oui

Référence fabricant: 7186.5024

Documents & téléchargements

Fiche technique

Fiche technique 2899368 Motrona 7186.5024 Module E/S borne à vis Nombre de sorties numériques: 4 Nombre d'entrées numériques: 1

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2899368 Motrona 7186.5024 Module E/S borne à vis Nombre de sorties numériques: 4 Nombre d'entrées numériques: 1

Description

Ce répartiteur à impulsion quadruple est un répartiteur compact, économique et extrêmement polyvalent pour les signaux des transmetteurs incrémentaux et des systèmes de mesure. L'appareil ne possède pas de séparation de potentiel.
