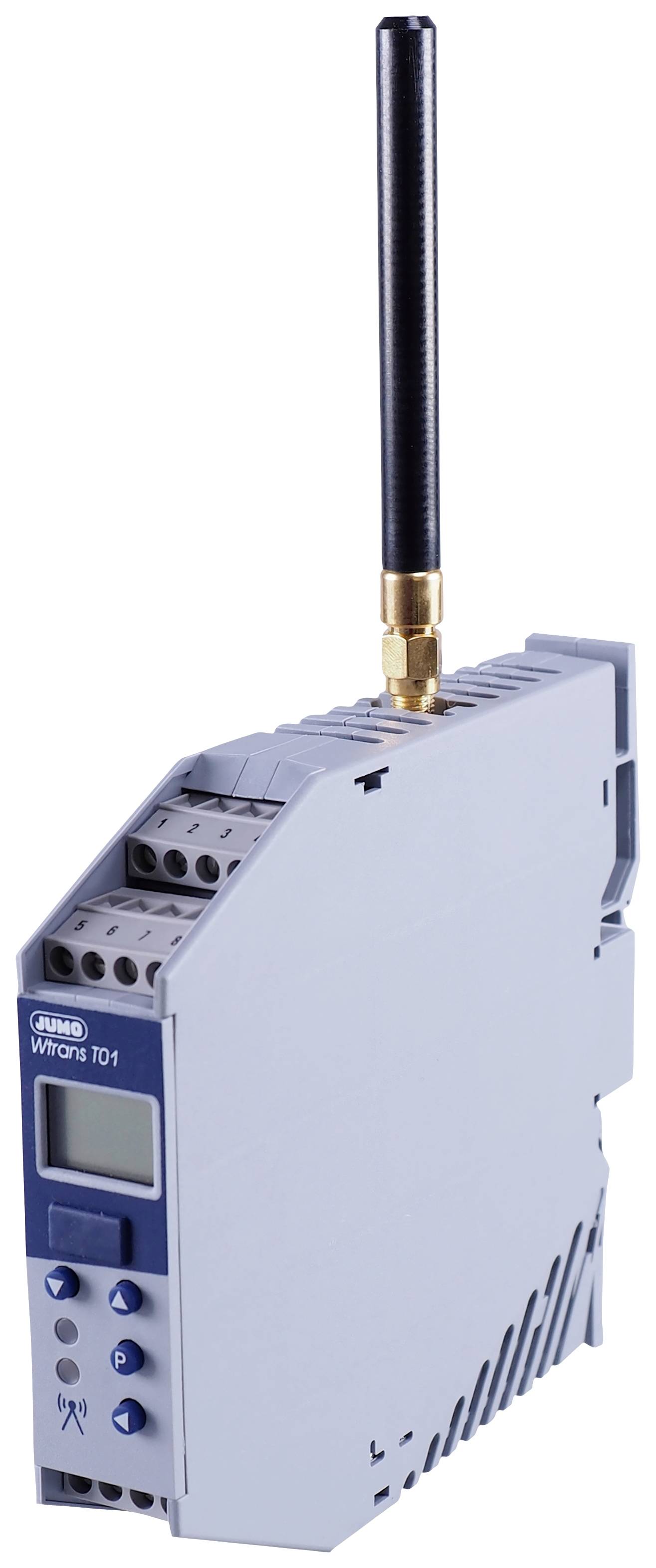

Jumo 00543006 Module d'entrée Modbus Nbr. de sorties: 4 x 1 pc(s)

Le récepteur sans fil est utilisé en association avec des émetteurs adaptés pour la mesure mobile ou stationnaire des grandeurs physiques. Grâce à l'utilisation de la technologie sans fil de pointe de la fréquence radio industrielle 868,4 MHz, l'installation est considérablement plus simple. Les connexions de câble peuvent être supprimées, la technologie de capteur basée sur la radio fonctionne également dans un environnement industriel difficile. L'antenne lambda/4 fournie avec une impédance de 50 ohms peut être vissée directement ou montée en externe. Si le support mural pour antenne disponible en option est utilisé avec un câble d'antenne de 3 m de long, l'écartement des trois roues est de 300 M. Les valeurs de mesure reçues par l'émetteur sont reformées, affichées et disponibles sous forme de signaux de courant ou de tension linéaires (0(4) à 20 ma, 0 à 10 V) et via l'interface numérique RS485. Les deux sorties analogiques du récepteur sont séparées galvaniquement. Deux sorties relais sont également disponibles. Grâce à l'interface numérique avec protocole Modbus, il est possible de se connecter à des systèmes de niveau supérieur, par exemple avec un logiciel de visualisation des installations ou des enregistreurs d'écran compatibles Modbus Master. L'utilisation et la configuration sont possibles à l'aide du clavier en association avec un écran LCD à deux lignes ou plus facilement grâce à un programme de configuration. Ainsi, vous pouvez régler séparément les paramètres de chaque canal, tels que les constantes de filtre, le décalage, les alarmes et les indicateurs de vitesse (mémoire de valeurs minimale et maximale). Pour cela, il existe un connecteur à l'avant pour une interface PC avec convertisseur TTL/RS232 ou USB/TTL pour la connexion entre le récepteur et le PC. Le récepteur dans le boîtier des rails supports est prévu pour le montage sur rail DIN en 60715 35 x 7,5 mm. Les bornes à vis pour la connexion électrique sont disposées dans différents niveaux. La section du câble ne doit pas dépasser 2,5 mm2. L'alimentation électrique est assurée par un raccordement à AC 110 à 240 V +10/-15 %, 48 à 63 Hz.

Ce texte a été traduit par une machine.
