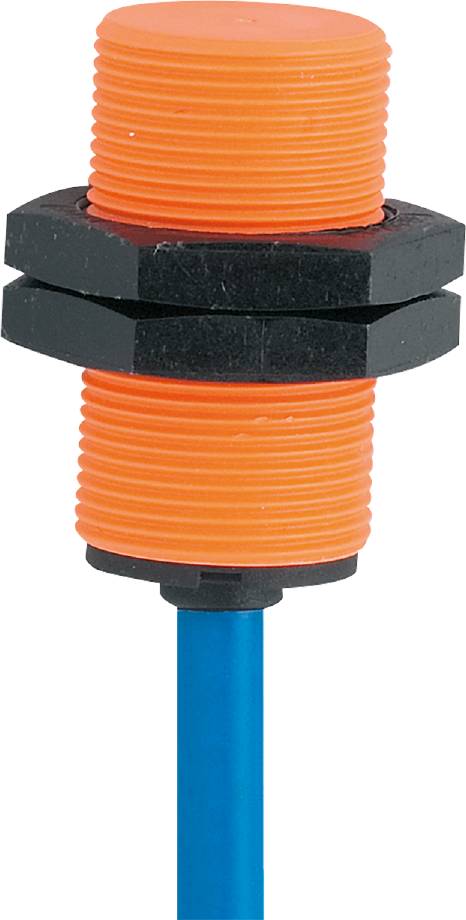

Photo non contractuelle
ifm Electronic Capteur inductif NG5019 NG5019 M18 x 1 affleurant NAMUR (Ø x L) 18 mm x 33 mm
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur
Type de contact
1 NF (R)
Distance de commutation (max.)
5 mm
Sorties
NAMUR
Modèle
inductif
Fiche technique (PDF)
Nombre
Total (CHF 49.95 / pièce(s))
CHF 49.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Capteur inductif ifm NG5019
- Pour les applications dans les zones dangereuses
- Pour la connexion à des circuits à sécurité intrinsèque
- Forme particulièrement courte pour une utilisation dans des conditions de montage réduites
- Large plage de températures de fonctionnement
- Indice de protection élevé pour répondre aux besoins des environnements industriels difficiles
Caractéristiques techniques
- Dimensions [mm] : M18 x 1 / L = 33
- Connexion à l'amplificateur de commutation : oui
- Tension de raccordement DC [V] : 7,5...30 ; (en cas d'application en dehors de la plage ex)
- Température ambiante-1 [°C] : -20...80
- Marquage d'appareil ATEX : II 1G ex ia IIB T6 GA ta -20...70 °C ; II 1G ex ia IIB T5 GA ta -20...80 °C ; II 2G ex ia IIC T6 Gb ta -20...70 °C ; II 2G ex ia iic T5 Gb ta -20...80 °C ; II ex ia ia T20...C20 : C20...C20 °C ; II ia T200 °C : C20 °C : C20 °C : C20 °C : II 1D ex ia IIIC T200100°C da ta : -20...80°C.
- Fonction de sortie : contact NC
- Intensité de courant durable de la sortie de commutation DC [ma] : 30 ; (en cas d'application en dehors de la plage ex)
- Type de montage : encastrable
- Modèle électrique : NAMUR
- Boîtier : type de filetage
- Poids [g] : 313.500
- Désignation du filetage : M18 x 1
- Hystérésis : 1...15
- Câble: Câble: 6 m, PVC; 2 x 0,5 mm²
- Facteur de correction (Al) : 0.4
- Facteur de correction (Cu): 0.3
- Facteur de correction (MS) : 0,5
- Facteur de correction (V2A) : 0,7
- Facteur de correction acier (St37) : 1
- Max. Inductance propre [μH]: 49
- Max. Capacité de charge [nF] : 146
- MTTF : 4697
- Tension nominale DC [V] : 8,2; (1kΩ)
- Distance de commutation réelle Sr [mm] : 5 ± 10 %
- Distance de commutation [mm] : 5
- Fréquence de commutation DC [Hz] : 720
- Dérive du point de commutation : -10...10
- Amplificateur de commutation : raccordement à des circuits à sécurité intrinsèque certifiés avec les valeurs maximales : U = 15 V / I = 50 ma / P = 120 mW
- Charge de choc/vibration : 30 g (11 ms) / 10-55 Hz (1 mm)
- Indice de protection : IP67
- Classe de protection : II
- Consommation de courant [ma] : < 1 ; (verrouillable ; conducteur : > 2,1)
- HOMOLOGATION : PTB 01 ATEX 2191 ; BVS 04 ATEX E 153 X ; IECEX BVS 06.0003X ; TIIS TC16108
- Type de produit
Capteur
- Type
NG5019
- Type de contact
1 NF (R)
- Distance de commutation (max.)
5 mm
- Sorties
NAMUR
- Modèle
inductif
- Type de montage
affleurant
- Taille
M18 x 1
- Branchement
câble extrémités ouvertes
- Longueur de câble
6 m
- Température min.
-20 °C
- Température max.
80 °C
- Longueur
33 mm
- Diamètre
18 mm
- Dim.
(Ø x L) 18 mm x 33 mm
- Contenu
1 pc(s)
- Fréquence de commutation
720 Hz
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3316925 ifm Electronic Capteur inductif NG5019 NG5019 M18 x 1 affleurant NAMUR (Ø x L) 18 mm x 33 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3316925 ifm Electronic Capteur inductif NG5019 NG5019 M18 x 1 affleurant NAMUR (Ø x L) 18 mm x 33 mm
Description
Capteur inductif ifm NG5019
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
