Photo non contractuelle

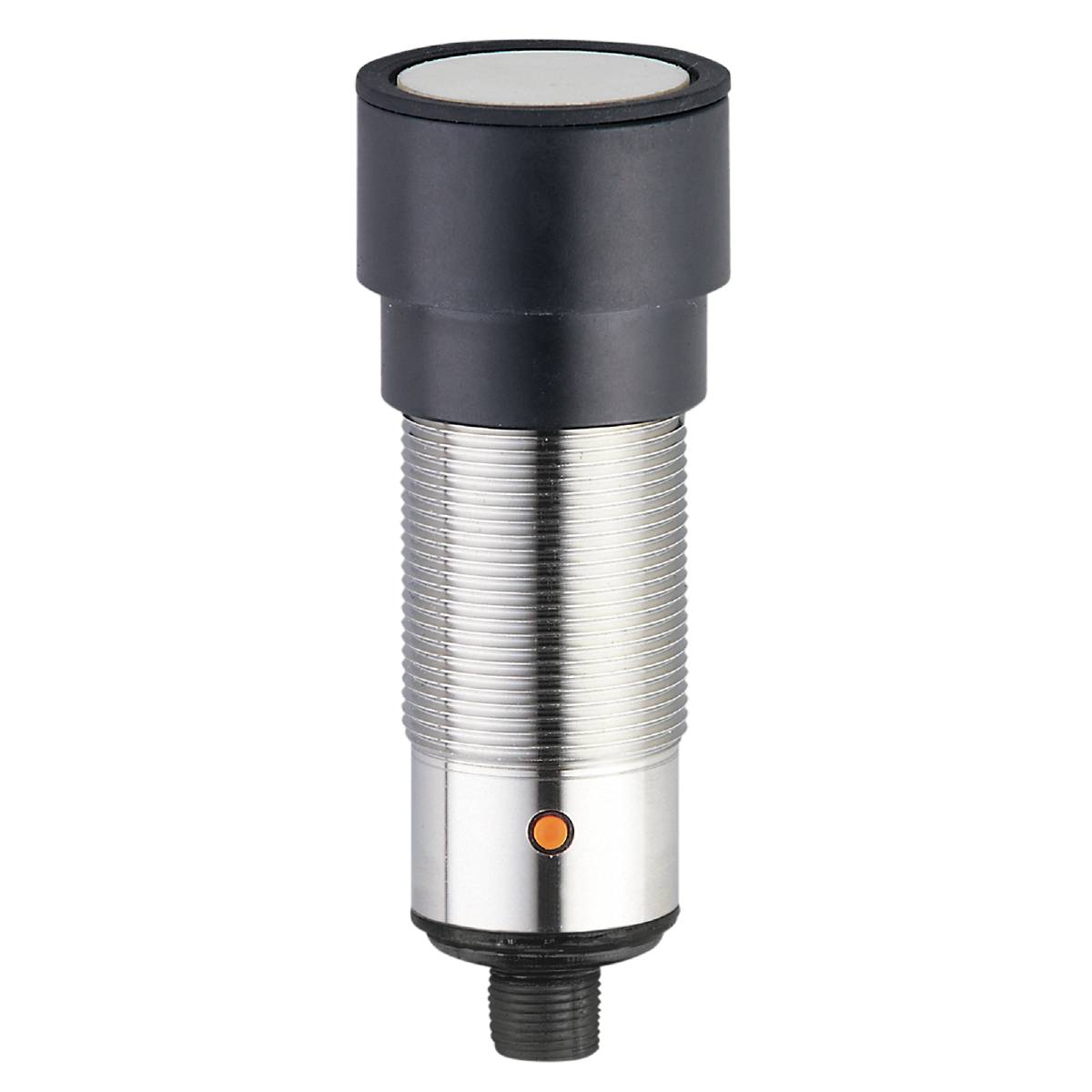

ifm Electronic Bouton à ultrasons ultrasonique M30 PNP UIT505 Piece
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Bouton à ultrasons
Tension de fonctionnement max.
30 V/DC
Sorties
PNP
Distance de commutation (max.)
6000 mm
Fiche technique (PDF)
Nombre
Total (CHF 654.95 / pièce(s))
CHF 654.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Bouton-poussoir ultrasonique ifm UIT505
- Très grande plage de détection
- Réglage intuitif de la zone de détection par simple pression sur un bouton ou IO-Link
- LED très visible pour l'affichage de l'état de commutation et de l'écho
- Fonction de sortie normalement ouvert/normalement fermé programmable
- Détection sans contact indépendamment de la couleur, de la transparence ou de l'état de surface de l'objet
- Largeur de la sonnerie réglable via IO-Link
Notre service pour vous
Caractéristiques techniques
- Dimensions [mm] : M30 x 1,5 / L = 103,8
- Tension de sortie analogique [V] : 0...10
- Temps de réponse [ms] : < 600 ; (sortie analogique)
- Nombre de sorties analogiques : 1
- Nombre de sorties numériques : 1
- Nombre d'entrées et de sorties : nombre de sorties numériques : 1 ; nombre de sorties analogiques : 1
- Affichage : état de commutation : 2 x LED, jaune ; ECHO : 1 x LED, vert
- Révision IO-Link : 1.1
- Norme SDCI : IEC 61131-9
- Type de transmission IO-Link : COM2 (38,4 kBaud)
- Température ambiante-1 [°C] : -20...70
- Précision de répétition 1 %
- Couple de serrage [Nm] : 100
- Résolution [mm] : 3
- Fonction de sortie : contact normalement ouvert / contact normalement fermé ; (paramétrable)
- Signal de sortie : signal de commutation ; signal analogique ; IO-Link
- Classe de port maître requise : A.
- Temps de mise en veille [s] : < 0,3
- Tension de fonctionnement [V] : 10...30 DC
- Zone aveugle [mm] : 350
- Intensité de courant durable de la sortie de commutation DC [ma] : 100
- Version électrique : PNP
- Boîtier : type de filetage
- Nombre total de sorties : 2
- Poids [g] : 241.500
- Désignation du filetage : M30 x 1,5
- Indications concernant la précision / l'écart : les valeurs indiquées sont atteintes après un temps de préchauffage d'au moins 20 minutes
- Hystérésis [%] : < 3
- Fonctions IO-Link (azcyclique) : marquage spécifique à l'application ; compteur horaire
- Interface de communication : IO-Link
- Protection contre les courts-circuits : oui
- Température de stockage [°C] : -30...80
- Erreur de linéarité sortie analogique [%] : <3
- Max. Écart par rapport au capteur d'angle de 90° / objet [°] : ± 4
- max. Chute de tension sortie de commutation DC [V] : 2,2
- Min. Résistance de charge [Ω]: 3000
- Min. Temps de cycle de traitement [ms]: 3.2
- MTTF 107
- Angle d'ouverture cylindrique [°] : 15; (+2)
- Possibilités de paramétrage : hystérésis / fenêtre ; deuxième point de commutation ; temporisation à la mise sous tension et à la mise hors tension ; opérations de mise sous tension ; fonction d'apprentissage ; commutation clair/sombre
- Profils : capteur Smart : identification de l'appareil ; multi-canaux, capteur deux setpoint switch, type 0 capteur générique profiled ; variable de données de processus ; diagnostic de l'appareil ; Teach Channel
- Distance de commutation [mm] : 350...6000; (cible : 400 x 400)
- Fréquence de commutation DC [Hz] : 1
- Dérive du point de commutation [%] : -5...5
- Indice de protection : IP67
- Indice de protection: III
- Mode SIO : oui
- Connecteur : disposition des broches : 0001 - connecteur : 1 x M12 ; codage : A
- Consommation de courant [ma] : < 30
- Fonction d'apprentissage : oui
- Compensation de température : oui
- Résistant aux surcharges : oui
- Protection contre l'inversion de polarité : oui
- Fréquence du convertisseur [kHz] : 75
- Type d'emballage
Piece
- Type de produit
Bouton à ultrasons
- Type
UIT505
- Tension de fonctionnement min.
10 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
10 - 30 V/DC
- Sorties
PNP
- Distance de commutation (max.)
6000 mm
- Modèle
ultrasonique
- Spécificités
afficheur LED
- Branchement
M12
- Taille
M30
- Type de contact
1 PNP
IP67
- Température min.
-20 °C
- Température max.
70 °C
- Longueur
103.8 mm
- Diamètre
30 mm
- Dim.
(Ø x L) 30 mm x 103.8 mm
- Conforme à la norme RoHS
oui
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 3321529 ifm Electronic Bouton à ultrasons ultrasonique M30 PNP UIT505 Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3321529 ifm Electronic Bouton à ultrasons ultrasonique M30 PNP UIT505 Piece
Description
Bouton-poussoir ultrasonique ifm UIT505
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
