HT Instruments PV-SERVICE KIT Kit testeur VDE
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Caractéristiques techniques
- Type de produit
Kit testeur VDE
d'usine (sans certificat)
- Catégorie de mesure
CAT III 1000 V
- Gamme de mesure (VDE)
résistance d'isolation
- Norme DIN
DIN EN 62446
- Type d'affichage
LCD
- Précision
2.5 %
- Type
PV-SERVICE KIT
- Spécificités
test d'installation PV
Documents & téléchargements
Fiche technique
Fiche technique 3208700 HT Instruments PV-SERVICE KIT Kit testeur VDE
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3208700 HT Instruments PV-SERVICE KIT Kit testeur VDE
Description

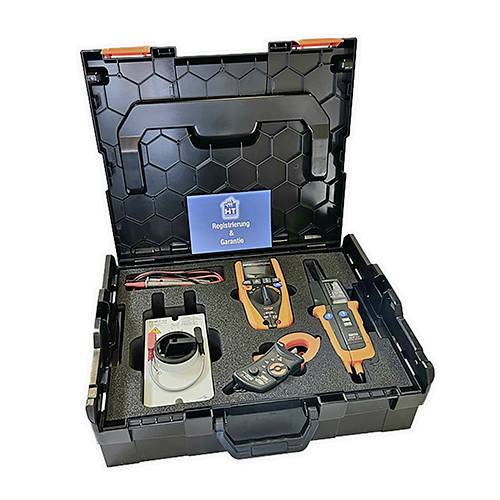

Le kit PV-SERVICE permet d'effectuer toutes les mesures nécessaires pour l'acceptation d'une installation PV conformément aux spécifications de la norme VDE 0126-23 (en 62446). Testeur d'isolation 1 kV avec fonction multimètre et mesure de faible impédance. Testeur de tension 2 pôles ( IV) avec commutation de charge jusqu'à 1000 V AC/DC. Convertisseur de courant AC/DC avec 2 plages de mesure - 40 A & 400 A AC/DC.
NEPTUNE
Mesure d'isolation et de faible impédance
Tension AC/DC et sens du champ rotatif
Test de résistance et de continuité avec avertisseur sonore
DC, AC TRMS, AC+DC TRMS TENSION JUSQU'À 1000 V.
Fréquence de la tension et/ou du courant
FONCTIONS MAX / MIN / PEAK / HOLD
Affichage précis avec 10 000 points
Mesures automatiques avec auto. Détection AC/DC
Détermination de l'index de polarisation (PI) et du rapport d'absorption diélectrique (DAR)
HT10
Bouton pour commutation de charge
Grand écran LCD avec éclairage
Eclairage des points de mesure par LED blanche
Distance de contact de 19 mm pour un test à une main
Sécurité conforme à CAT IV 600 V/CAT III 1000 V
HT4006
PLAGE DE MESURE (40 A) : 0,1 A ÷ 40 A AC/DC
PLAGE DE MESURE (400 A) : 0,5 A ÷ 400 A AC/DC
Précision : ± 2,5 % rdg
max. Diamètre du câble 30 mm
Protection contre les surtensions. CAT III 600 V, CAT IV 300 V
Connexion par fiche banane au NEPTUNE, câble 1 M.
Ce texte a été traduit par une machine.
NEPTUNE
Mesure d'isolation et de faible impédance
Tension AC/DC et sens du champ rotatif
Test de résistance et de continuité avec avertisseur sonore
DC, AC TRMS, AC+DC TRMS TENSION JUSQU'À 1000 V.
Fréquence de la tension et/ou du courant
FONCTIONS MAX / MIN / PEAK / HOLD
Affichage précis avec 10 000 points
Mesures automatiques avec auto. Détection AC/DC
Détermination de l'index de polarisation (PI) et du rapport d'absorption diélectrique (DAR)
HT10
Bouton pour commutation de charge
Grand écran LCD avec éclairage
Eclairage des points de mesure par LED blanche
Distance de contact de 19 mm pour un test à une main
Sécurité conforme à CAT IV 600 V/CAT III 1000 V
HT4006
PLAGE DE MESURE (40 A) : 0,1 A ÷ 40 A AC/DC
PLAGE DE MESURE (400 A) : 0,5 A ÷ 400 A AC/DC
Précision : ± 2,5 % rdg
max. Diamètre du câble 30 mm
Protection contre les surtensions. CAT III 600 V, CAT IV 300 V
Connexion par fiche banane au NEPTUNE, câble 1 M.
Ce texte a été traduit par une machine.
Modèle
- Tension de ralenti jusqu'à 1000 V DC avec la Neptune
- Courant de court-circuit jusqu'à 20 A DC avec le Neptune et le transformateur de courant HT4006 en combinaison avec un interrupteur de courant court-circuit
- Mesure de l'isolation jusqu'à 1000 V DC avec la Neptune
- Mesure de faible impédance / test de continuité (courant de test 200mA) avec le Neptune
- Afin de pouvoir déterminer si nécessaire l'absence de tension sur le côté AC ou DC de l'installation PV, un testeur de tension à 2 pôles (modèle HT10) fait également partie de la livraison
