HT Instruments PV-CHECKs One Photovoltaik-Installationstester Analyseur PV étalonné (ISO)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Caractéristiques techniques
- TEMPÉRATURE DE RÉFÉRENCE: 23 °C ± 5 °C (73 °F ± 41 °F)
- Température de fonctionnement : -10°C - 50°C (14°F - 122°F)
- Humidité de fonctionnement: <80% r.f. (Sans condensation)
- Température de stockage : -10°C à 60°C (14°F à 140°F)
- Humidité de stockage: <80% r.f. (Sans condensation)
- Hauteur d'utilisation maximale: 2000 m (6562 ft)
- Type de produit
Analyseur PV
ISO
- Catégorie de mesure
CAT III 1000 V
- Dim.
(L x l x H) 235 x 165 x 75 mm
- Poids
1.2 kg
IP40
- Gamme de mesure (VDE)
résistance d'isolation
Résistance du conducteur de protection
Tension
Courant
Température
Fréquence
Résistance
- Norme DIN
DIN VDE 0126
- Type d'affichage
numérique (LCD)
- Précision
5 °C
- Largeur
165 mm
- Hauteur
75 mm
- Longueur
235 mm
- Procédure de test
automatique
- Mémoire (emplacements)
999
- Mémoire
oui
- Type
PV-CHECKs One Photovoltaik-Installationstester
- Spécificités
test d'installation PV
Documents & téléchargements
Fiche technique
Fiche technique 3701887 HT Instruments PV-CHECKs One Photovoltaik-Installationstester Analyseur PV étalonné (ISO)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3701887 HT Instruments PV-CHECKs One Photovoltaik-Installationstester Analyseur PV étalonné (ISO)
Information
Information 3701887 HT Instruments PV-CHECKs One Photovoltaik-Installationstester Analyseur PV étalonné (ISO)
Description
Le PV-Checks One est un testeur d'installation pour installations photovoltaïques qui peut être utilisé dans le plan 1000 volts jusqu'à un courant de court-circuit de 30 A DC et qui, avec la mesure d'isolation unique, établit de nouvelles normes même pour les installations avec optimisations ou micro-onduleurs !
PV-Checks One est la solution complète pour répondre aux normes IEC 62446 (DIN VDE 0126-23, partie 1 et partie 2) pour le dépannage, la maintenance et la réception d'une installation photovoltaïque.
PV-Checks One effectue tous les tests nécessaires pour la mise en service d'une installation photovoltaïque conformément à la norme CEI 62446-1 dans l'ordre automatique sur les modules PV unilatéraux et bifaciaux.
TOUCHE GO-STOP
En appuyant simplement sur la touche GO-Stop, les mesures suivantes sont effectuées successivement :
• Test de polarité
• Permanence du conducteur d'équilibrage de potentiel
• Détermination des résistances d'isolement Riso (même avec les optimiseurs existants)
• Détermination de la tension de ralenti VOC jusqu'à 1000 V c.c.
• Détermination du courant de court-circuit ISC jusqu'à 30 A DC
Selon la norme EN 62446-1, PV-Checks One compare la chaîne juste mesurée avec les chaînes précédemment mesurées afin d'évaluer les différences de tension et de courant qui sont en dehors des tolérances prédéfinies.
En mesurant le rayonnement solaire (cellule de référence optionnelle requise) et la température du module photovoltaïque (sonde de température optionnelle requise) avec l'enregistreur de données externe SOLAR 03, PV-Checks One peut mesurer les valeurs mesurées de COV-OPC et ISC-OPC sur les STC (conditions de test standard : 1000 W/m², 25° C, AM 1,5) pour les comparer aux valeurs nominales indiquées dans les fiches techniques du module du fabricant.
Après chaque mesure, le PV-Checks ONE affiche le résultat de la mesure à l'écran, avec une évaluation correspondante (OK/non OK).
FONCTION SPÉCIALE GFL
Localisation de l'erreur d'isolement sur une chaîne PV (emplacement de défaut de terrain)

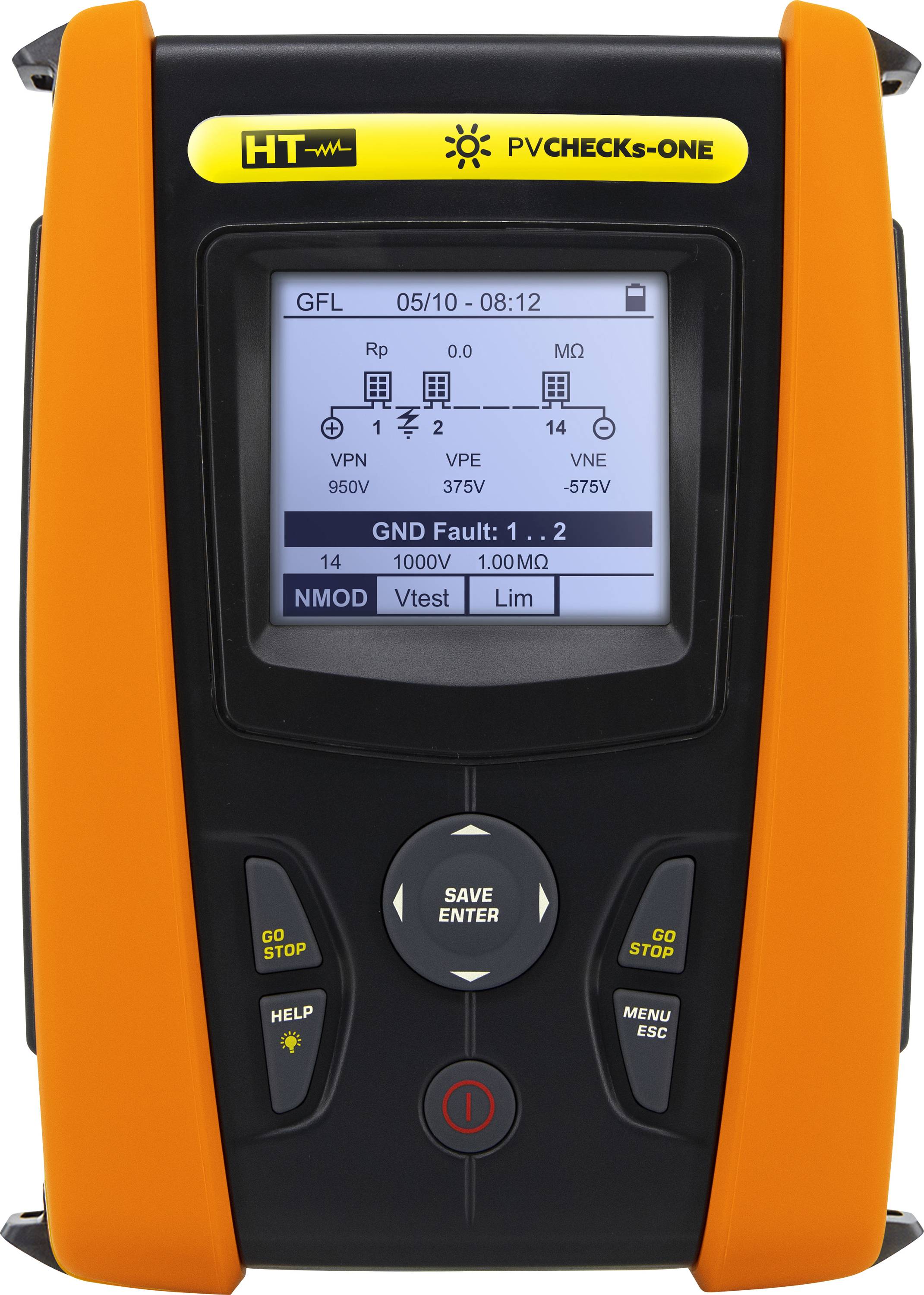

Outre le domaine d'application des onduleurs Mirco et des optimiseurs, le PV-Checks ONE se distingue par la fonction GFL pour la détection des défauts d'isolation. Grâce à la fonction Ground Fault Locator (GFL), les erreurs d'isolement peuvent non seulement être détectées en principe, mais également localisées avec précision. Le PV-Checks One indique la position présumée d'un défaut à l'intérieur d'une chaîne sur l'écran.
Ce texte a été traduit par une machine.
