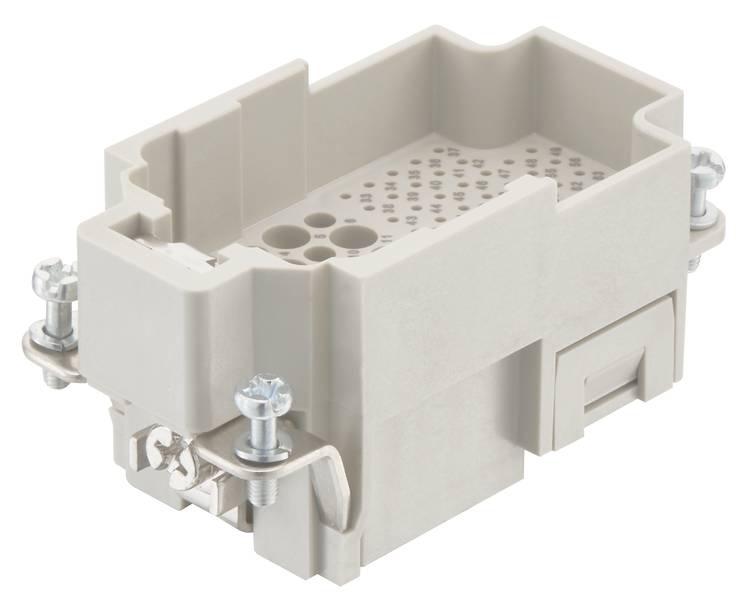

HARTING 09380873001 Insert mâle Han® Com 87 + PE à sertir 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Insert mâle
Série
Han® Com
Connexion
à sertir
Nombre total de pôles
87 + PE
Couleur
gris galet (RAL 7032)
Fiche technique (PDF)
Nombre
Total (CHF 20.95 / pièce(s))
CHF 20.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Série : Han-COM ®
- Type de raccordement : borne à sertir
- Nombre de contacts : 87
- Résistance d'isolation : >1010 Ω
- Température limite: -40 ... +125 °C
- Cycles d'accouplement : ≥ 500
- Matériau : polycarbonate (PC)
- Couleur : RAL 7032 (gris-gris)
- Classe de combustible selon UL 94 : V-0
- Normes : IEC 60664-1; IEC 61984
- Poids net : 42 g
- Désignation : Han ® K 32/55
- Nombre de contacts de signal : 55
- Nombre de contacts : 32
- Remarques : les contacts à sertir doivent être commandés séparément.;32x Han D Han D; 55x D-Sub
- Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
- Sexe : stylet
- Section du conducteur : 0,14 ... 2,5 mm² de puissance;0,09 ... Signal 0,52 mm²
- Taille : 10 B
- Courant de mesure (signal) : 4 A.
- Courant nominal (puissance Power) : 10 A.
- Contact PE : oui
- Tension de mesure selon UL : 600 V contacts d'alimentation ; 30 V contacts de signal
- Tension de mesure (alimentation Power) : 250 V.
- Tension de mesure (signal) : 50 V.
- Tension nominale (signal) : 0,8 kV
- Degré de pollution (signal) : 2
- Tension nominale (puissance Power) : 4 kV
- Degré de pollution (puissance Power) : 2
- Type de produit
Insert mâle
- Couleur
gris galet (RAL 7032)
- Série
Han® Com
- Connexion
à sertir
- Nombre de pôles
87
- Nombre total de pôles
87 + PE
- Section du conducteur du contact de puissance (min.)
0.14 mm²
- Section du conducteur du contact de puissance (max.)
2.5 mm²
- Section de conducteur du contact de commande (min.)
0.09 mm²
- Section de conducteur du contact de commande (max.)
0.52 mm²
- Cycles de couplage
≥ 500
- Série
Han-Com®
- Contenu
1 pc(s)
- Température max.
+125 °C
- Température min.
-40 °C
- Contact séquentiel (PE)
oui
FAUX
87
Pin
-40-125 °C
V0
Crimp connection
Other
FAUX
0.09-0.52 mm²
0.09-0.52 mm²
VRAI
Other
Thermoplastic
Thermoplastic
500
87
Documents & téléchargements
Fiche technique
Fiche technique 3007870 HARTING 09380873001 Insert mâle Han® Com 87 + PE à sertir 1 pc(s)
Fiche technique 3007870 HARTING 09380873001 Insert mâle Han® Com 87 + PE à sertir 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3007870 HARTING 09380873001 Insert mâle Han® Com 87 + PE à sertir 1 pc(s)
Description
Inserts, raccord à sertir, broche, polycarbonate (PC), RAL 7032 (gris-gris), taille : 10 B, contacts : 87
