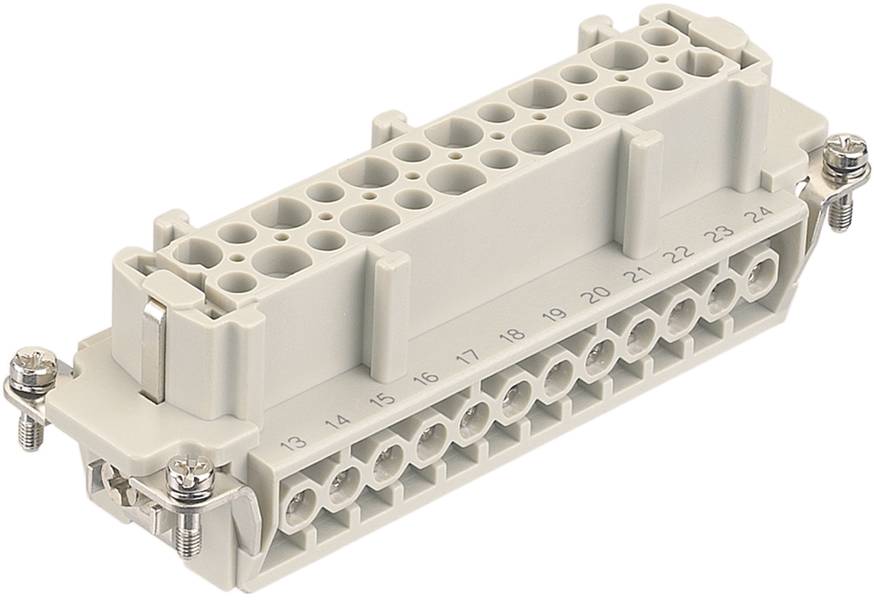

HARTING 09360242701 Connecteur 24 + PE raccord à vis 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur
Connexion
raccord à vis
Nombre total de pôles
24 + PE
Section du conducteur (min.)
0.75 mm²
Section du conducteur (max.)
2.5 mm²
Fiche technique (PDF)
16 pièce(s)
Nombre
Total (CHF 23.08 / pièce(s))
CHF 23.08
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Série : Han ® ex
- Type de raccordement: borne à vis
- Nombre de contacts : 24
- Courant nominal : 16 A.
- Résistance d'isolation : >1010 Ω
- Résistance de passage : ≤ 1 mΩ
- Température limite: -20 ... +40 °C
- Cycles d'accouplement : ≥ 500
- Matériau : polycarbonate (PC)
- Couleur : RAL 7032 (gris-gris)
- Matériau des contacts : alliage de cuivre
- Surface de contact : argentée
- Classe de combustible selon UL 94 : V-0
- Poids net : 110 g
- Tension de mesure : 90 V
- Remarques : attention ! Utilisable uniquement en combinaison avec des boîtiers Han ® ex !
- Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
- Sexe : femelle
- Section du conducteur : 0,75 ... 2,5 mm²
- Couple de serrage : 0,5 Nm
- Dimensions : 24 L
- Contact PE : oui
- Type de produit
Connecteur
- Couleur
gris galet (RAL 7032)
- Spécificités
avec borne à vis
- Connexion
raccord à vis
- Nombre de pôles
24
- Nombre total de pôles
24 + PE
- Section du conducteur (min.)
0.75 mm²
- Section du conducteur (max.)
2.5 mm²
- Cycles de couplage
500
- Série
Han® Ex
- Contenu
1 pc(s)
- Température max.
+40 °C
- Température min.
-20 °C
- Contact séquentiel (PE)
oui
- Forme
Femelle
90 V
FAUX
24
Bus
-20-40 °C
V0
Screw connection
Silver
FAUX
0.75-2.5 mm²
0.75-2.5 mm²
VRAI
Other copper alloys
Thermoplastic
16 A
Thermoplastic
500
24
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3007991 HARTING 09360242701 Connecteur 24 + PE raccord à vis 1 pc(s)
Fiche technique 3007991 HARTING 09360242701 Connecteur 24 + PE raccord à vis 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3007991 HARTING 09360242701 Connecteur 24 + PE raccord à vis 1 pc(s)
Description
Inserts, raccordement à vis, femelle, polycarbonate (PC), RAL 7032 (gris-gris), courant de mesure : 16 A, taille : 24 B, contacts : 24
