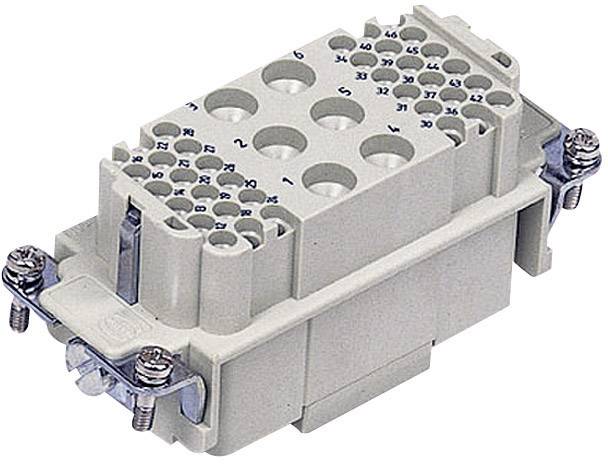

HARTING 09380423101 Insert femelle Han® Com 6 + 36 + PE raccord à vis 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Insert femelle
Série
Han® Com
Connexion
raccord à vis
Nombre total de pôles
6 + 36 + PE
Couleur
gris
Fiche technique (PDF)
2 pièce(s)
Nombre
Total (CHF 33.26 / pièce(s))
CHF 33.26
excl. TVA
Plus que 2 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Connecteur industriel série Han® Com - embouts
Notre service pour vous
Caractéristiques techniques
- Type de produit
Insert femelle
- Couleur
gris
- Série
Han® Com
- Spécificités
avec alliage de cuivre
contacts argentés
contacts dorés
- Connexion
raccord à vis
- Nombre de pôles
6
36
- Nombre total de pôles
6 + 36 + PE
- Section du conducteur du contact de puissance (min.)
1.5 mm²
- Section du conducteur du contact de puissance (max.)
6 mm²
- Section de conducteur du contact de commande (min.)
0.14 mm²
- Section de conducteur du contact de commande (max.)
2.5 mm²
- Cycles de couplage
≥ 500
- Taille
16B
- Tension assignée
Puissance: 690 V - Commande: 160 V
- Courant assigné
Puissance : 40 A - Commande : 10 A
- Contenu
1 pc(s)
- Température max.
+125 °C
- Température min.
-40 °C
- Contact séquentiel (PE)
oui
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 749428 HARTING 09380423101 Insert femelle Han® Com 6 + 36 + PE raccord à vis 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 749428 HARTING 09380423101 Insert femelle Han® Com 6 + 36 + PE raccord à vis 1 pc(s)
Description
Sur les produits de la série HAN® Com, la plage de commande et la plage de puissance sont combinées dans un connecteur.
Avertissement
Les contacts à sertir adaptés doivent être commandés séparement!
