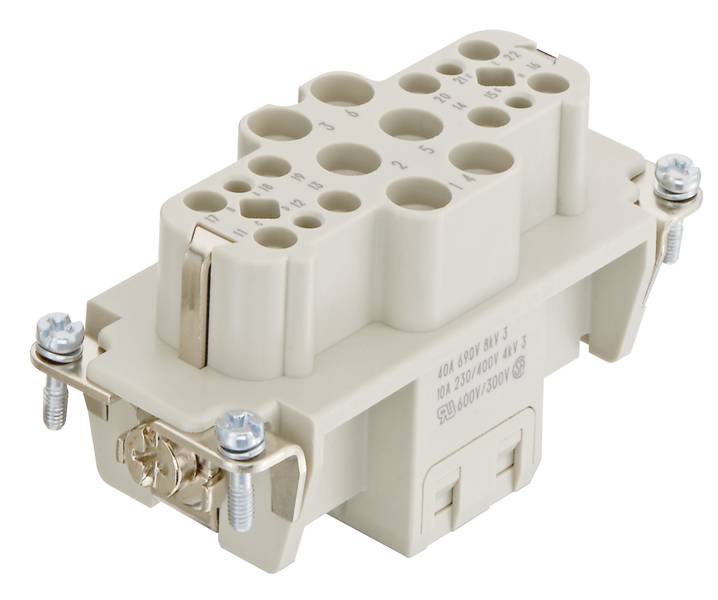

HARTING 09380183102 Insert mâle Han® Com 18 + PE à sertir 1 pc(s) Piece
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Insert mâle
Série
Han® Com
Connexion
à sertir
Nombre total de pôles
18 + PE
Fiche technique (PDF)
Nombre
Total (CHF 47.95 / pièce(s))
CHF 47.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Série : Han-COM ®
- Type de raccordement : borne à sertir
- Nombre de contacts : 18
- Courant nominal : 40 A.
- Résistance d'isolation : >1010 Ω
- Température limite: -40 ... +125 °C
- Cycles d'accouplement : ≥ 500
- Matériau : polycarbonate (PC)
- Couleur : RAL 7032 (gris-gris)
- Classe de combustible selon UL 94 : V-0
- Normes : IEC 60664-1; IEC 61984
- Poids net : 67,19 g
- Désignation : Han ® K 6/12
- Nombre de contacts de signal : 12
- Nombre de contacts : 6
- Tension de mesure : 690 V
- Tension nominale : 8 kV
- Degré de pollution : 3
- Remarques : les contacts à sertir doivent être commandés séparément.;les broches de codage doivent être commandées séparément.
- Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
- Sexe : femelle
- Section du conducteur : 1,5 ... 6 mm² de puissance;0,14 ... Signal 2,5 mm²
- Taille : 16 B
- Homologations : DNV GL
- Courant de mesure (signal) : 10 A.
- Contact PE : oui
- Diamètre extérieur du conducteur : ≤5 mm
- Tension nominale (signal) : 4 kV
- Degré de pollution (signal) : 3
- Tension de mesure terre conducteur (signal) : 230 V.
- Tension de mesure conducteur (signal) : 400 V.
- Type d'emballage
Piece
- Type de produit
Insert mâle
- Couleur
gris galet (RAL 7032)
- Série
Han® Com
- Connexion
à sertir
- Nombre de pôles
18
- Nombre total de pôles
18 + PE
- Section du conducteur (min.)
0.14 mm²
- Section du conducteur (max.)
6 mm²
- Section du conducteur du contact de puissance (min.)
1.5 mm²
- Section du conducteur du contact de puissance (max.)
6 mm²
- Section de conducteur du contact de commande (min.)
0.14 mm²
- Section de conducteur du contact de commande (max.)
2.5 mm²
- Cycles de couplage
≥ 500
- Série
Han-Com®
- Contenu
1 pc(s)
- Température max.
+125 °C
- Température min.
-40 °C
- Contact séquentiel (PE)
oui
690 V
FAUX
18
Bus
-40-125 °C
V0
8 kV
Crimp connection
Other
3
FAUX
1.5-6 mm²
1.5-6 mm²
VRAI
Other
Thermoplastic
40 A
Thermoplastic
500
18
Documents & téléchargements
Fiche technique
Fiche technique 3007827 HARTING 09380183102 Insert mâle Han® Com 18 + PE à sertir 1 pc(s) Piece
Fiche technique 3007827 HARTING 09380183102 Insert mâle Han® Com 18 + PE à sertir 1 pc(s) Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3007827 HARTING 09380183102 Insert mâle Han® Com 18 + PE à sertir 1 pc(s) Piece
Description
Inserts, raccord à sertir, femelle, polycarbonate (PC), RAL 7032 (gris-gris), courant de mesure : 40 A, taille : 16 B, contacts : 18
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
