Name: HARTING 09338242603 Connecteur Han® E 24 + PE raccord à vis 1 pc(s) Piece
Brand: HARTING
SKU: 3008001
Availability: BackOrder

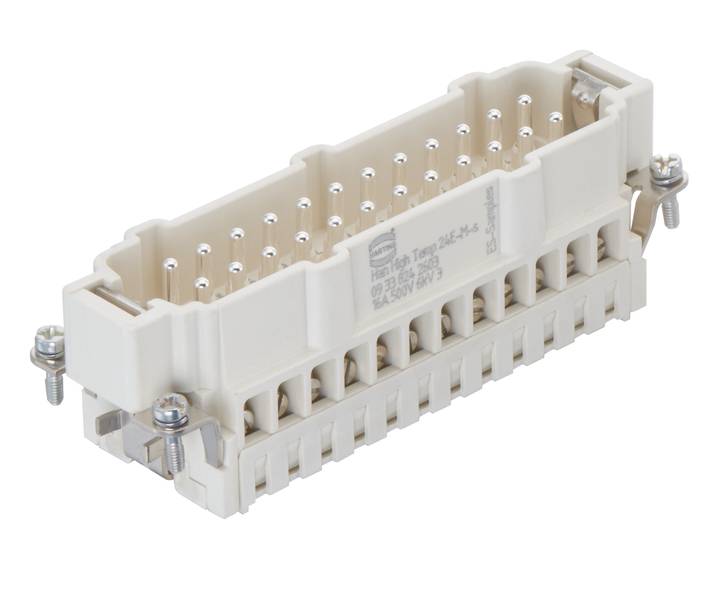

Connecteur électrique beige à broches multiples représenté sur un fond blanc.

Type d'emballage

Piece

Type de produit

Connecteur

Série

Han® E

Connexion

raccord à vis

Nombre total de pôles

24 + PE

Fiche technique (PDF)

Livraison le mar., 23 février 2027

Nombre

pièce(s)

Total (CHF 123.95 / pièce(s))

CHF 123.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Série : Han E ® High Temp
Type de raccordement: borne à vis
Nombre de contacts : 24
Courant nominal : ‌ 16 A.
Résistance d'isolation : >1010 Ω
Résistance de passage : ≤ 1 mΩ
Température limite: -40 ... +200 °C avec composants haute température Han ®
Cycles d'accouplement : ≥ 500
Matière utilisée : polymère crystal-polymer (LCP)
Matériau des contacts : alliage de cuivre
Surface de contact : argentée
Classe de combustible selon UL 94 : V-0
Normes : IEC 60664-1; IEC 61984
Poids net : 136 g
Tension de mesure : 500 V
Tension nominale : 6 kV
Degré de pollution : 3
Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
Sexe : stylet
Section de conducteur : AWG 18... AWG 14
Longueur de section dénudée : 7,5 mm
Couple de serrage : 0,5 Nm
Dimensions : 24 L
Homologations : DNV GL
Contact PE : oui
Avec protection de câble : oui

Type d'emballage: Piece

Type de produit: Connecteur

Série: Han® E

Spécificités: avec borne à vis

Connexion: raccord à vis

Nombre de pôles: 24

Nombre total de pôles: 24 + PE

Section du conducteur (min.): 0.75 mm²

Section du conducteur (max.): 2.5 mm²

Cycles de couplage: ≥ 500

Série: Han E® High Temp

Contenu: 1 pc(s)

Température max.: 200 °C

Température min.: -40 °C

Contact séquentiel (PE): oui

: 500 V

: VRAI

: 24

: Pin

: -40-200 °C

: V0

: 6 kV

: Screw connection

: Silver

: 3

: FAUX

: 0.75-2.5 mm²

: 0.75-2.5 mm²

: VRAI

: Other copper alloys

: Thermoplastic

: 16 A

: Thermoplastic

: 500

: 24

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Herstellerfarbe

Gesamtpolzahl

Produkt-Art

HARTING 09330062678 Stifteinsatz 6 Käfigzugfederanschluss 1 St.

Code produit :3007942

Livraison le mer., 27 janvier 2027

Conrad Electronic

Käfigzugfederanschluss

Kieselgrau (RAL 7032)

Stifteinsatz

pièce(s)

Min.: 1

Multiples: 1

CHF 20.95^*

HARTING 09330062748 Steckverbinder 6 + PE Käfigzugfederanschluss 1 St. Piece

Code produit :3007931

Livraison le jeu. 5 novembre

8 pièce(s)Conrad Electronic

Käfigzugfederanschluss

Kieselgrau (RAL 7032)

6 + PE

Steckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 12.95^*

HARTING 09330064625 Steckverbinder Han® E 6 + PE Schrauben 1 St.

Code produit :3007736

Livraison le mar., 30 mars 2027

Conrad Electronic

Schrauben

Kieselgrau (RAL 7032)

6 + PE

Steckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 29.95^*

HARTING 09330064626 Steckverbinder Han® E 6 + PE Schrauben 1 St. Single

Code produit :3007737

Livraison le jeu., 1 avril 2027

Conrad Electronic

Schrauben

Kieselgrau (RAL 7032)

6 + PE

Steckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 31.95^*

HARTING 09330064629 Steckverbinder 6 + PE Käfigzugfederanschluss 1 St. Single

Code produit :3007715

Livraison le jeu., 1 avril 2027

Conrad Electronic

Käfigzugfederanschluss

Kieselgrau (RAL 7032)

6 + PE

Steckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 29.95^*

HARTING 09330064636 Stifteinsatz Han® E 6 + PE Schrauben 1 St. Piece

Code produit :3007735

Livraison le jeu., 1 avril 2027

Conrad Electronic

Schrauben

Kieselgrau (RAL 7032)

6 + PE

Stifteinsatz

pièce(s)

Min.: 1

Multiples: 1

CHF 31.95^*

HARTING 09330064639 Steckverbinder 6 + PE Käfigzugfederanschluss 1 St. Piece

Code produit :3007714

Livraison le lun., 25 janvier 2027

Conrad Electronic

Käfigzugfederanschluss

Kieselgrau (RAL 7032)

6 + PE

Steckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 29.95^*

HARTING 09330064726 Steckverbinder Han® E 6 + PE Schrauben 1 St. Piece

Code produit :3007724

Livraison le lun., 25 janvier 2027

Conrad Electronic

Schrauben

Kieselgrau (RAL 7032)

6 + PE

Steckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 28.95^*

HARTING 09330064729 Steckverbinder 6 + PE Käfigzugfederanschluss 1 St. Single

Code produit :3007708

Livraison le lun., 25 janvier 2027

Conrad Electronic

Käfigzugfederanschluss

Kieselgrau (RAL 7032)

6 + PE

Steckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 27.95^*

HARTING 09330064736 Steckverbinder Han® E 6 + PE Schrauben 1 St.

Code produit :3007723

Livraison le jeu., 1 avril 2027

Conrad Electronic

Schrauben

Kieselgrau (RAL 7032)

6 + PE

Steckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 45.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3008001 HARTING 09338242603 Connecteur Han® E 24 + PE raccord à vis 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3008001 HARTING 09338242603 Connecteur Han® E 24 + PE raccord à vis 1 pc(s) Piece

Description

Inserts, raccordement à vis, broche, polymère crystal liquide (LCP), courant nominal : 16 A, taille : 24 B, contacts : 24

Ce texte a été traduit par une machine.

Description

Inserts, raccordement à vis, broche, polymère crystal liquide (LCP), courant nominal : 16 A, taille : 24 B, contacts : 24

Ce texte a été traduit par une machine.
