Name: HARTING 09332242602 Connecteur Han® E 24 + PE à sertir 1 pc(s)
Brand: HARTING
SKU: 3007888
Availability: BackOrder

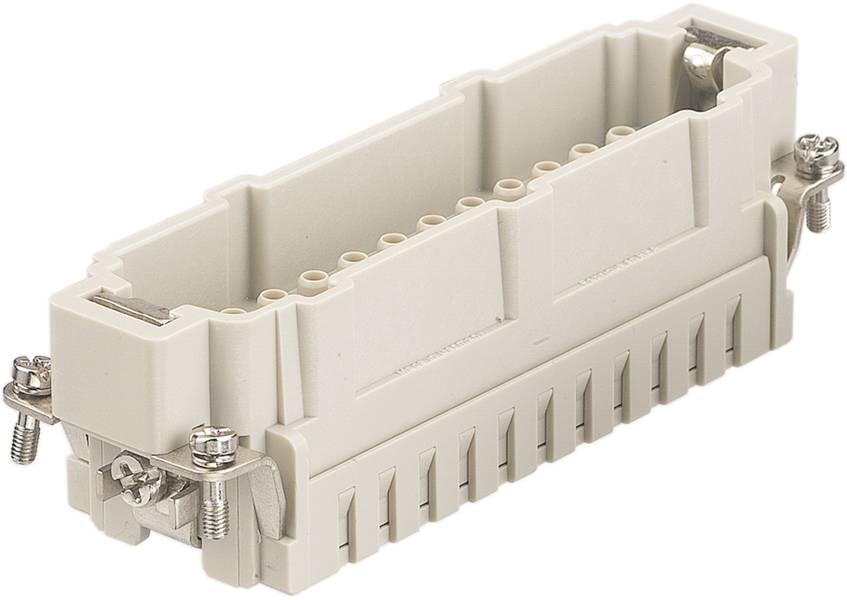

Un connecteur électrique rectangulaire de couleur beige avec des fixations à vis sur les côtés et plusieurs ouvertures de connexion.

Type de produit

Connecteur

Série

Han® E

Connexion

à sertir

Nombre total de pôles

24 + PE

Section du conducteur (min.)

0.14 mm²

Fiche technique (PDF)

Livraison le jeu., 18 mars 2027

Nombre

pièce(s)

Total (CHF 39.95 / pièce(s))

CHF 39.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Série : Han E
Type de raccordement : borne à sertir
Nombre de contacts : 24
Courant nominal : ‌ 16 A.
Résistance d'isolation : >1010 Ω
Température limite: -40 ... +125 °C
Matériau : polycarbonate (PC)
Couleur : RAL 7032 (gris-gris)
Classe de combustible selon UL 94 : V-0
Normes : IEC 60664-1; IEC 61984
Poids net : 71,3 g
Tension de mesure : 500 V
Tension nominale : 6 kV
Degré de pollution : 3
Remarques : les contacts à sertir doivent être commandés séparément.
Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
Sexe : stylet
Section de conducteur : AWG 26... AWG 12
Dimensions : 24 L
Homologations : DNV GL
Contact PE : oui
Cycles d'accouplement avec d'autres composants HMC : ≥ 10 000

Type de produit: Connecteur

Couleur: gris galet (RAL 7032)

Série: Han® E

Spécificités: sans fil de protection

Connexion: à sertir

Nombre de pôles: 24

Nombre total de pôles: 24 + PE

Section du conducteur (min.): 0.14 mm²

Section du conducteur (max.): 4 mm²

Cycles de couplage: 10000

Série: Han E® HMC

Contenu: 1 pc(s)

Température max.: 125 °C

Température min.: -40 °C

Contact séquentiel (PE): oui

: 500 V

: FAUX

: 24

: Pin

: -40-125 °C

: V0

: 6 kV

: Crimp connection

: Other

: 3

: FAUX

: 0.14-4 mm²

: 0.14-4 mm²

: VRAI

: Other

: Thermoplastic

: 16 A

: Thermoplastic

: 10000

: 24

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3007888 HARTING 09332242602 Connecteur Han® E 24 + PE à sertir 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3007888 HARTING 09332242602 Connecteur Han® E 24 + PE à sertir 1 pc(s)

Description

Inserts, raccord à sertir, broche, polycarbonate (PC), RAL 7032 (gris-gris), courant de mesure : 16 A, taille : 24 B, contacts : 24
