Name: HARTING 09330104725 Connecteur Han® E 10 + PE raccord à vis 1 pc(s) Piece
Brand: HARTING
SKU: 3007718
Availability: BackOrder

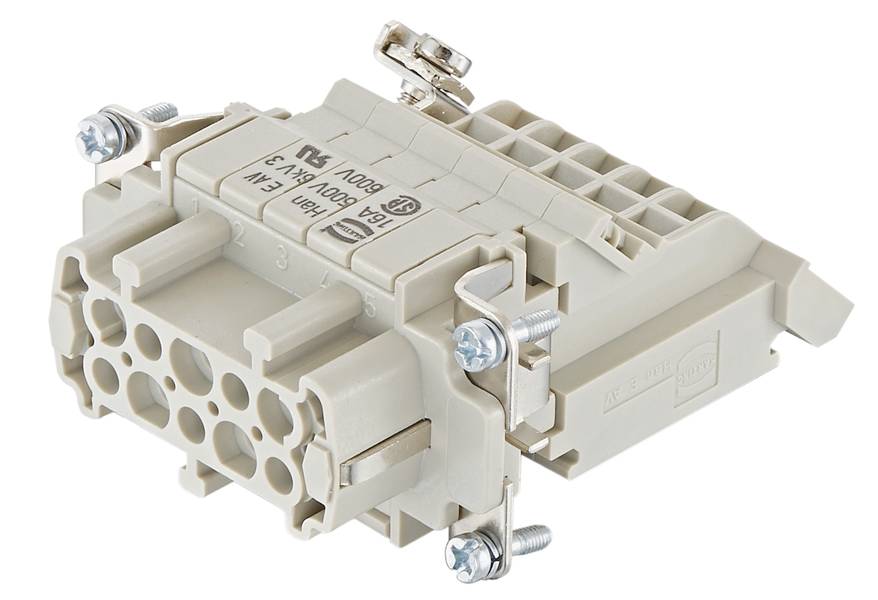

Un connecteur rectangulaire beige avec plusieurs points de connexion, des vis sur les côtés et des inscriptions techniques sur le dessus.

Type d'emballage

Piece

Type de produit

Connecteur

Série

Han® E

Connexion

raccord à vis

Nombre total de pôles

10 + PE

Fiche technique (PDF)

Livraison le mer., 27 janvier 2027

Nombre

pièce(s)

Total (CHF 41.95 / pièce(s))

CHF 41.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Série : Han E ® AV
Composant : répartiteur de raccordement
Type de raccordement: borne à vis
Nombre de contacts : 10
Courant nominal : ‌ 16 A.
Résistance d'isolation : >1010 Ω
Résistance ≤ 4 mΩ
Température limite: -40 ... +125 °C
Cycles d'accouplement : ≥ 500
Matériau : polycarbonate (PC)
Couleur : RAL 7032 (gris-gris)
Matériau des contacts : alliage de cuivre
Surface de contact : argentée
Classe de combustible selon UL 94 : V-0
Normes : IEC 60664-1; IEC 61984
Poids net : 111,9 g
Tension de mesure : 500 V
Tension nominale : 6 kV
Degré de pollution : 3
Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
Sexe : femelle
Section du conducteur : 0,2 ... 2,5 mm²
Description : modèle à gauche ; multi-contour (MK)
Couple de serrage : 0,5 Nm
Taille : 10 B
Homologations : DNV GL
Contact PE : oui
Tension nominale selon UL : 600 V.

Type d'emballage: Piece

Type de produit: Connecteur

Couleur: gris galet (RAL 7032)

Série: Han® E

Spécificités: avec borne à vis

Connexion: raccord à vis

Nombre de pôles: 10

Nombre total de pôles: 10 + PE

Section du conducteur (min.): 0.2 mm²

Section du conducteur (max.): 2.5 mm²

Cycles de couplage: ≥ 500

Série: Han E®

Contenu: 1 pc(s)

Température max.: 125 °C

Température min.: -40 °C

Contact séquentiel (PE): oui

: 500 V

: FAUX

: 10

: Bus

: -40-125 °C

: V0

: 6 kV

: Screw connection

: Silver

: 3

: FAUX

: 0.2-2.5 mm²

: 0.2-2.5 mm²

: VRAI

: Other copper alloys

: Thermoplastic

: 16 A

: Thermoplastic

: 500

: 10

UKCA: oui
