Name: HARTING 09140273121 Module simple 27 à sertir 1 pc(s) Single
Brand: HARTING
SKU: 3009589
Availability: BackOrder

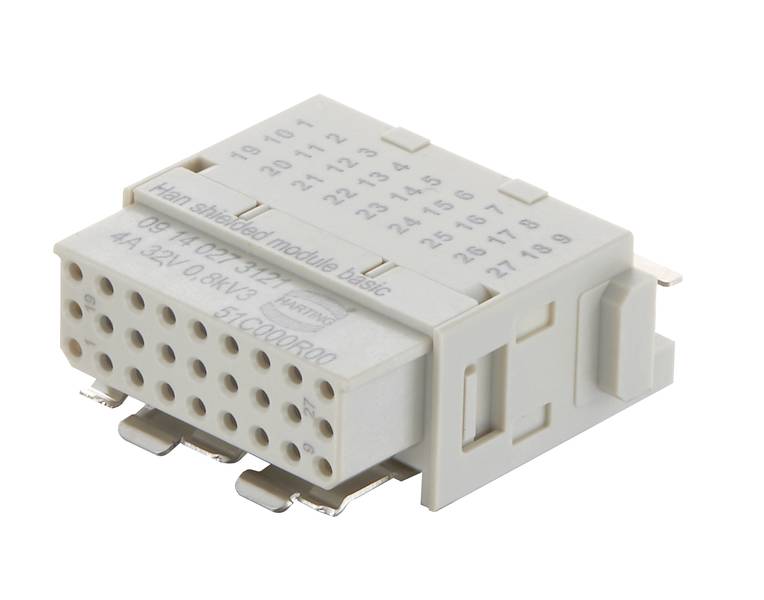

Module de boîtier électrique enfichable avec plusieurs emplacements et étiquettes pour les connexions, numéro de modèle sur le côté.

Type d'emballage

Single

Type de produit

Module simple

Connexion

à sertir

Nombre total de pôles

Section du conducteur (min.)

0.09 mm²

Fiche technique (PDF)

Livraison le jeu. 5 novembre

4 pièce(s)

Nombre

pièce(s)

Total (CHF 17.95 / pièce(s))

CHF 17.95

Prix TVA incl.

Plus que 4 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Série : Han-Modular ®
Type de raccordement : borne à sertir
Nombre de contacts : 27
Courant nominal : ‌ 4 A.
Résistance d'isolation : >1010 Ω
Température limite: -40 ... +125 °C
Cycles d'accouplement : ≥ 500
Matériau : polycarbonate (PC)
Couleur : RAL 7032 (gris-gris)
Classe de combustible selon UL 94 : V-0
Normes : IEC 60664-1; IEC 61984
Poids net : 11,9 g
Tension assignée : 32 V
Tension nominale : 0,8 kV
Degré de pollution : 3
Remarques : les contacts à sertir doivent être commandés séparément.
Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
Sexe : femelle
Section du conducteur : 0,09 ... 0,52 mm²
Autres contacts : + blindage
Type de module : module Han ® shielded basic
Taille du module : module simple
Description du module : avec élément de blindage 180°

Type d'emballage: Single

Type de produit: Module simple

Couleur: gris galet (RAL 7032)

Spécificités: avec système de blindage

Connexion: à sertir

Nombre de pôles: 27

Nombre total de pôles: 27

Section du conducteur (min.): 0.09 mm²

Section du conducteur (max.): 0.52 mm²

Cycles de couplage: 500

Série: Han-Modular®

Contenu: 1 pc(s)

Température max.: +125 °C

Température min.: -40 °C

: 32 V

: FAUX

: 27

: Bus

: -40-125 °C

: V0

: 0.8 kV

: Crimp connection

: Other

: 3

: VRAI

: 0.09-0.52 mm²

: 0.09-0.52 mm²

: Other

: Thermoplastic

: 4 A

: Thermoplastic

: 500

: 27

Documents & téléchargements

Fiche technique

Fiche technique 3009589 HARTING 09140273121 Module simple 27 à sertir 1 pc(s) Single

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3009589 HARTING 09140273121 Module simple 27 à sertir 1 pc(s) Single

Description

Module Han Shielded basic, module simple, avec blindage 180°, raccordement à sertir, femelle, contacts : 27 + blindage, section de conducteur : 0,09...0,52 mm²
