Name: HARTING 09100043106 Insert mâle Han® 1A 4 à sertir 1 pc(s) Piece
Brand: HARTING
SKU: 3007788
Availability: BackOrder

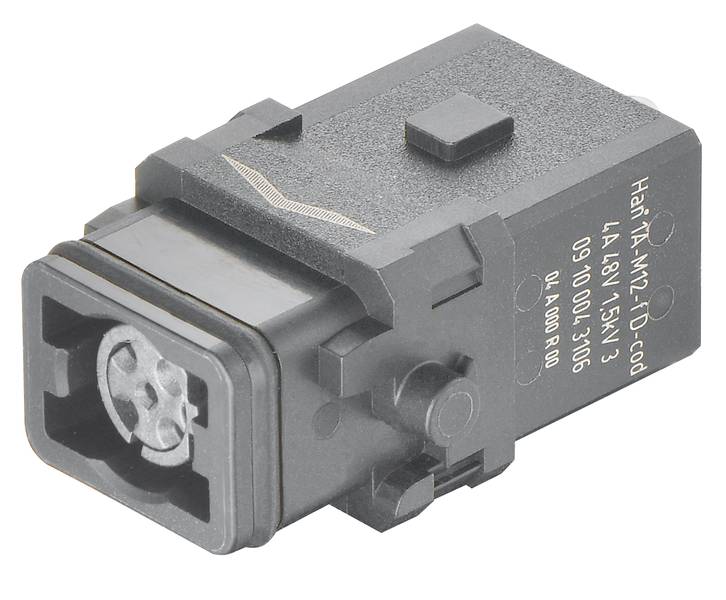

Connecteur électrique noir à broches multiples, de forme rectangulaire avec des marquages en surface, sur fond blanc.

Type d'emballage

Piece

Type de produit

Insert mâle

Série

Han® 1A

Connexion

à sertir

Nombre total de pôles

Fiche technique (PDF)

Livraison le mar., 23 mars 2027

Nombre

pièce(s)

Total (CHF 29.95 / pièce(s))

CHF 31.95

-6 %

CHF 29.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Série : Han 1A
Type de raccordement : borne à sertir
Nombre de contacts : 4
Type de verrouillage : étrier longitudinal
Courant nominal : ‌ 4 A.
Résistance d'isolation : >108 Ω
Température limite: -30 ... +90 °C
Cycles de couplage: ≥ 100
Matériau : polyamide (PA)
Couleur : RAL 9005 (noir profond)
Classe de combustible selon UL 94 : V-0
Normes : en 45545-2 protection contre l'incendie dans les véhicules ferroviaires ; IEC 61373 catégorie 1 classe B ; IEC 60664-1 ; IEC 61984
Poids net : 30 g
TENSION DE MESURE : 48 V AC ; 60 V DC
Tension nominale : 1,5 kV
Degré de pollution : 3
Remarques : dans une configuration Han ® 1A, composée uniquement d'inserts de contact (avec ou sans décharge de traction, 09 10 000 5300), il s'agit d'un connecteur non encapsulé conforme à la norme IEC 61984. La protection contre les chocs électriques doit être assurée par le type d'installation par l'utilisateur.;les inserts de contact ne doivent pas être branchés ou séparés sous tension/charge.;les inserts de contact ne doivent pas être sous tension lorsqu'ils ne sont pas branchés.
Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
Débit de données : ‌ 10 Mbits/s;‌ 100 Mbits/s.
Sexe : femelle
Section du conducteur : 0,13 ... 0,82 mm²
Blindage : avec serre-câbles
Autres contacts : + blindage
Caractéristiques de transmission : catégorie 5 classe D jusqu'à 100 MHz
Indice de protection selon IEC 60529 : IP20
Taille : 1 A.
Homologations : DNV GL
Matériau du joint : NBR
Couleur du joint : noir

Type d'emballage: Piece

Type de produit: Insert mâle

Couleur: noir profond (RAL 9005)

Série: Han® 1A

Connexion: à sertir

Nombre de pôles: 4

Nombre total de pôles: 4

Section du conducteur (min.): 0.13 mm²

Section du conducteur (max.): 0.82 mm²

Cycles de couplage: 100

Série: Han® 1A

Contenu: 1 pc(s)

Température max.: +90 °C

Température min.: -30 °C

: FAUX

: 4

: Bus

: -30-90 °C

: V0

: 1.5 kV

: Crimp connection

: Other

: 3

: FAUX

: 0.13-0.82 mm²

: 0.13-0.82 mm²

: FAUX

: Other

: Thermoplastic

: 4 A

: Thermoplastic

: 100

: 4

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Serie

Anschluss

Leiterquerschnitt (max.)

Leiterquerschnitt (min.)

Gesamtpolzahl

HARTING 09100043106 Stifteinsatz Han® 1A 4 Crimpen 1 St. Piece

Code produit :3007788

Livraison le mar., 23 mars 2027

Conrad Electronic

Ce produit

Han® 1A

Crimpen

0.82 mm²

0.13 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 29.95^*

HARTING 09100022606 Stifteinsatz Han® 1A 2 + PE Schrauben 1 St. Piece

Code produit :3008003

Livraison le mar., 2 février 2027

Conrad Electronic

Han® 1A

Schrauben

1.5 mm²

0.75 mm²

2 + PE

pièce(s)

Min.: 1

Multiples: 1

CHF 6.60^*

HARTING 09100022706 Stifteinsatz Han® 1A 2 + PE Schrauben 1 St. Piece

Code produit :3007979

Livraison le lun., 8 février 2027

Conrad Electronic

Han® 1A

Schrauben

1.5 mm²

0.75 mm²

2 + PE

pièce(s)

Min.: 1

Multiples: 1

CHF 6.60^*

HARTING 09100032601 Stifteinsatz Han® 1A 3 + PE Schrauben 1 St.

Code produit :3008005

Livraison le lun., 25 janvier 2027

Conrad Electronic

Han® 1A

Schrauben

1.5 mm²

0.75 mm²

3 + PE

pièce(s)

Min.: 1

Multiples: 1

CHF 7.05^*

HARTING 09100032606 Stifteinsatz Han® 1A 3 + PE Schrauben 1 St. Piece

Code produit :3008004

Livraison le mar., 6 avril 2027

Conrad Electronic

Han® 1A

Schrauben

1.5 mm²

0.75 mm²

3 + PE

pièce(s)

Min.: 1

Multiples: 1

CHF 7.05^*

HARTING 09100032701 Stifteinsatz Han® 1A 3 + PE Schrauben 1 St. Piece

Code produit :3007981

Livraison le ven., 9 avril 2027

Conrad Electronic

Han® 1A

Schrauben

1.5 mm²

0.75 mm²

3 + PE

pièce(s)

Min.: 1

Multiples: 1

CHF 11.95^*

HARTING 09100032706 Stifteinsatz Han® 1A 3 + PE Schrauben 1 St. Piece

Code produit :3007980

Livraison le mer., 27 janvier 2027

Conrad Electronic

Han® 1A

Schrauben

1.5 mm²

0.75 mm²

3 + PE

pièce(s)

Min.: 1

Multiples: 1

CHF 7.50^*

HARTING 09100033001 Stifteinsatz Han® 1A 3 + PE Crimpen 1 St.

Code produit :3007856

Livraison le ven., 9 avril 2027

Conrad Electronic

Han® 1A

Crimpen

2.5 mm²

0.14 mm²

3 + PE

pièce(s)

Min.: 1

Multiples: 1

CHF 6.60^*

HARTING 09100033006 Stifteinsatz 3 Crimpen 1 St.

Code produit :3007857

Livraison le mer., 17 février 2027

Conrad Electronic

Crimpen

pièce(s)

Min.: 1

Multiples: 1

CHF 8.35^*

HARTING 09100033101 Stifteinsatz Han® 1A 3 + PE Crimpen 1 St.

Code produit :3007783

Livraison le ven., 9 avril 2027

Conrad Electronic

Han® 1A

Crimpen

2.5 mm²

0.14 mm²

3 + PE

pièce(s)

Min.: 1

Multiples: 1

CHF 7.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3007788 HARTING 09100043106 Insert mâle Han® 1A 4 à sertir 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3007788 HARTING 09100043106 Insert mâle Han® 1A 4 à sertir 1 pc(s) Piece

Description

Inserts, raccord à sertir, femelle, polyamide (PA), RAL 9005 (noir profond), courant de mesure : 4 A, taille : 1 A, contacts : 4 + blindage

Ce texte a été traduit par une machine.

Description

Inserts, raccord à sertir, femelle, polyamide (PA), RAL 9005 (noir profond), courant de mesure : 4 A, taille : 1 A, contacts : 4 + blindage

Ce texte a été traduit par une machine.
