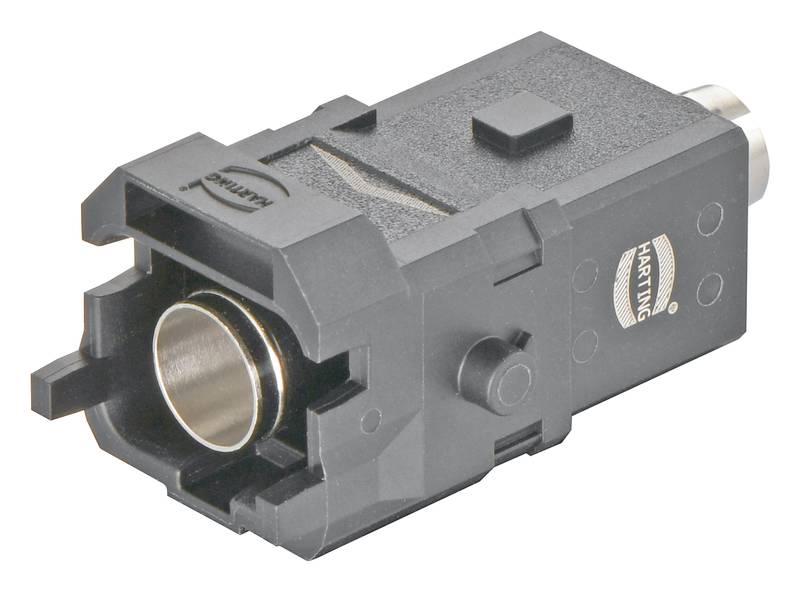

HARTING 09100043001 Insert mâle Han® 1A 4 à sertir 1 pc(s) Piece
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Insert mâle
Série
Han® 1A
Connexion
à sertir
Nombre total de pôles
4
Fiche technique (PDF)
Nombre
Total (CHF 31.95 / pièce(s))
CHF 31.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Série : Han 1A
- Type de raccordement : borne à sertir
- Nombre de contacts : 4
- Type de verrouillage : verrouillage par verrouillage
- Courant nominal : 4 A.
- Résistance d'isolation : >108 Ω
- Température limite: -30 ... +90 °C
- Cycles de couplage: ≥ 100
- Matériau : polyamide (PA)
- Couleur : RAL 9005 (noir profond)
- Classe de combustible selon UL 94 : V-0
- Normes : en 45545-2 protection contre l'incendie dans les véhicules ferroviaires ; IEC 61373 catégorie 1 classe B ; IEC 60664-1 ; IEC 61984
- Poids net : 30 g
- TENSION DE MESURE : 48 V AC ; 60 V DC
- Tension nominale : 1,5 kV
- Degré de pollution : 3
- Remarques : dans une configuration Han ® 1A, composée uniquement d'inserts de contact (avec ou sans décharge de traction, 09 10 000 5300), il s'agit d'un connecteur non encapsulé conforme à la norme IEC 61984. La protection contre les chocs électriques doit être assurée par le type d'installation par l'utilisateur.;les inserts de contact ne doivent pas être branchés ou séparés sous tension/charge.;les inserts de contact ne doivent pas être sous tension lorsqu'ils ne sont pas branchés.
- Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
- Débit de données : 10 Mbits/s; 100 Mbits/s.
- Sexe : stylet
- Section du conducteur : 0,13 ... 0,82 mm²
- Blindage : avec serre-câbles
- Autres contacts : + blindage
- Caractéristiques de transmission : catégorie 5 classe D jusqu'à 100 MHz
- Indice de protection selon IEC 60529 : IP20
- Taille : 1 A.
- Homologations : DNV GL
- Type d'emballage
Piece
- Type de produit
Insert mâle
- Couleur
noir profond (RAL 9005)
- Série
Han® 1A
- Connexion
à sertir
- Nombre de pôles
4
- Nombre total de pôles
4
- Section du conducteur (min.)
0.13 mm²
- Section du conducteur (max.)
0.82 mm²
- Cycles de couplage
≥ 100
- Série
Han® 1A
- Contenu
1 pc(s)
- Température max.
+90 °C
- Température min.
-30 °C
FAUX
4
Pin
-30-90 °C
V0
1.5 kV
Crimp connection
Other
3
FAUX
0.13-0.82 mm²
0.13-0.82 mm²
FAUX
Other
Thermoplastic
4 A
Thermoplastic
100
4
Documents & téléchargements
Fiche technique
Fiche technique 3007860 HARTING 09100043001 Insert mâle Han® 1A 4 à sertir 1 pc(s) Piece
Fiche technique 3007860 HARTING 09100043001 Insert mâle Han® 1A 4 à sertir 1 pc(s) Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3007860 HARTING 09100043001 Insert mâle Han® 1A 4 à sertir 1 pc(s) Piece
Description
Inserts, raccordement à sertir, broche, polyamide (PA), RAL 9005 (noir profond), courant de mesure : 4 A, taille : 1 A, contacts : 4 + blindage
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
