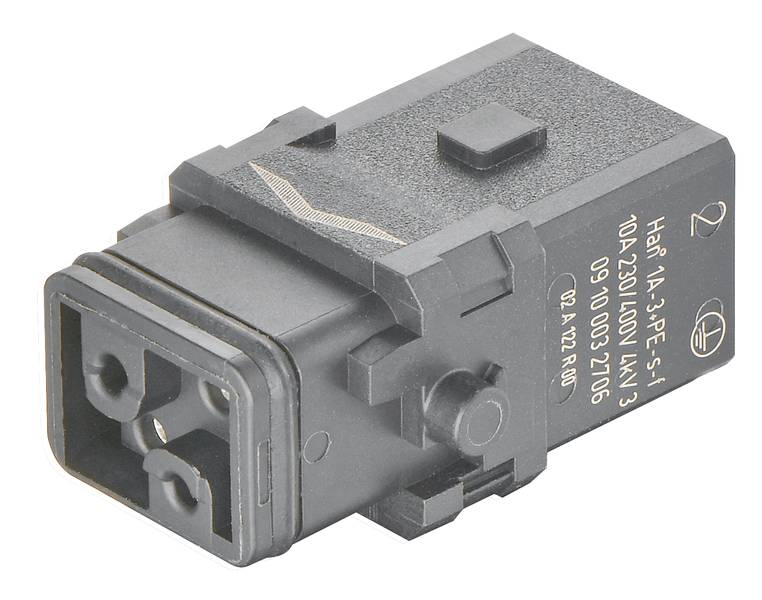

HARTING 09100032706 Insert mâle Han® 1A 3 + PE raccord à vis 1 pc(s) Piece
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Insert mâle
Série
Han® 1A
Connexion
raccord à vis
Nombre total de pôles
3 + PE
Fiche technique (PDF)
Nombre
Total (CHF 7.50 / pièce(s))
CHF 7.50
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Série : Han 1A
- Type de raccordement: borne à vis
- Nombre de contacts : 3
- Type de verrouillage : étrier longitudinal
- Courant nominal : 10 A.
- Résistance d'isolation : >108 Ω
- Température limite: -30 ... +90 °C
- Cycles de couplage: ≥ 100
- Matériau : polyamide (PA)
- Couleur : RAL 9005 (noir profond)
- Matériau des contacts : alliage de cuivre
- Surface de contact : argentée
- Classe de combustible selon UL 94 : V-0
- Normes : en 45545-2 protection contre l'incendie dans les véhicules ferroviaires ; IEC 61373 catégorie 1 classe B ; IEC 60664-1 ; IEC 61984
- Poids net : 14,37 g
- Tension nominale : 4 kV
- Degré de pollution : 3
- Remarques : dans une configuration Han ® 1A, composée uniquement d'inserts de contact (avec ou sans décharge de traction, 09 10 000 5300), il s'agit d'un connecteur non encapsulé conforme à la norme IEC 61984. La protection contre les chocs électriques doit être assurée par le type d'installation par l'utilisateur.;les inserts de contact ne doivent pas être branchés ou séparés sous tension/charge.;les inserts de contact ne doivent pas être sous tension en l'état non branché.;les inserts de contact avec technique de vissage (2+PE et 3+PE) ne se distinguent que dans le nombre de contacts. Si les deux variantes sont utilisées dans une application, l'utilisateur doit éviter que les variantes ne soient mal insérées entre elles ! Respecter les consignes de sécurité selon VDE 0100-410, chapitre 414.4.3 et DIN en 60204-1, chapitre 13.4.5 d).
- Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
- Sexe : femelle
- Section du conducteur : 0,75 ... 1,5 mm²
- Indice de protection selon IEC 60529 : IP20
- Couple de serrage : 0,25 Nm
- Taille : 1 A.
- Homologations : DNV GL
- Contact PE : oui
- Matériau du joint : NBR
- Tension nominale selon UL : 250 V.
- Tension de mesure terre conducteur : 230 V.
- Tension de mesure conducteur : 400 V.
- Couleur du joint : noir
- Courant de mesure conforme à UL : 10 A AWG 16
- Type d'emballage
Piece
- Type de produit
Insert mâle
- Couleur
noir profond (RAL 9005)
- Série
Han® 1A
- Spécificités
avec borne à vis
- Connexion
raccord à vis
- Nombre de pôles
3
- Nombre total de pôles
3 + PE
- Section du conducteur (min.)
0.75 mm²
- Section du conducteur (max.)
1.5 mm²
- Cycles de couplage
≥ 100
- Série
Han® 1A
- Contenu
1 pc(s)
- Température max.
+90 °C
- Température min.
-30 °C
- Contact séquentiel (PE)
oui
FAUX
3
Bus
-30-90 °C
V0
4 kV
Screw connection
Silver
3
FAUX
0.75-1.5 mm²
0.75-1.5 mm²
VRAI
Other copper alloys
Thermoplastic
10 A
Thermoplastic
100
3
Documents & téléchargements
Fiche technique
Fiche technique 3007980 HARTING 09100032706 Insert mâle Han® 1A 3 + PE raccord à vis 1 pc(s) Piece
Fiche technique 3007980 HARTING 09100032706 Insert mâle Han® 1A 3 + PE raccord à vis 1 pc(s) Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3007980 HARTING 09100032706 Insert mâle Han® 1A 3 + PE raccord à vis 1 pc(s) Piece
Description
Inserts, raccordement à vis, femelle, polyamide (PA), RAL 9005 (noir profond), courant de mesure : 10 A, taille : 1 A, contacts : 3
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
