Gossen Metrawatt Profipaket PRIME AC Testeur VDE, Testeur d'installation étalonné (DAkkS) Norme VDE 0100, 0100-600, 0105
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Caractéristiques techniques
- Test AC HV jusqu'à 2,5 kV (accessoire en option nécessaire)
- Type de produit
Testeur VDE
DAkkS
- Catégorie de mesure
CAT II 300 V
- Interfaces
1 x USB host
1 x RS 232
- Dim.
(L x l x H) 500 x 210 x 410 mm
- Poids
15100 g
- Gamme de mesure (VDE)
Impédance de boucle de défaut
Fréquence
résistance d'isolation
Test PRCD (2 pôles, 3 pôles, PRCDS, PRCDS+, PRCDK)
Test RCD (AC, A, F, B, B+)
Test RCD (AC, A, F, B, B+, EV)
Impédance de boucle
Courant du conducteur de protection
Résistance du conducteur de protection
Tension
Afficher plus d'infos
- Norme DIN
DIN EN 50191
- Type d'affichage
numérique (LCD)
- Largeur
210 mm
- Hauteur
410 mm
- Longueur
500 mm
- Procédure de test
automatique
manuelle
- Alimentation électrique
230 V/AC
alimentation par accu
- Mémoire
oui
- Type
Profipaket PRIME AC
- Norme VDE
0100
0100-600
0105
0105-100
0113
0122
0126
0413
0660
- Spécificités
avec mallette
avec logiciel
test RCD/FI
test d'installation PV
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 3203908 Gossen Metrawatt Profipaket PRIME AC Testeur VDE, Testeur d'installation étalonné (DAkkS) Norme VDE 0100, 0100-600, 0105
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3203908 Gossen Metrawatt Profipaket PRIME AC Testeur VDE, Testeur d'installation étalonné (DAkkS) Norme VDE 0100, 0100-600, 0105
Description
Le PROFITEST PRIME AC facilite la prise de décision en matière d'investissement. En effet, avec les accessoires parfaitement adaptés aux exigences, les installations électriques conformes à la norme DIN VDE 0100-600, les machines et installations conformes à la norme VDE 0113-1, les combinaisons d'appareils de commutation basse tension conformes à la norme VDE 0660-600-1, les installations PV conformes à la norme VDE 0126-23 et les stations de charge électrique conformes à la norme VDE 0122-1 peuvent être testées.
Concept d'utilisation innovant et transversal
Accès rapide aux fonctions de mesure et de test grâce aux touches de fonction et de fonction
Simple d'utilisation
Pas besoin de rebranchement des câbles de mesure, pas de remplacement des câbles de mesure par des fiches codées
Gestion moderne des données
Concept complet de gestion des données en association avec le logiciel utilisateur, notamment la gestion des valeurs de mesure et des clients, les séquences de contrôle, la journalisation
Concept de mémoire unique
Création de structures d'investissement - client, installation, machine, distributeur, RCD, IMD, RCM, circuits, terre, rail de compensation de potentiel, appareil et points de mesure individuels
Fonction PUSH-PRINT
Envoi de la valeur de mesure via Bluetooth / USB une fois la mesure effectuée
Séquences de contrôle
Création de séquences de contrôle individuelles pour tester rapidement et en toute sécurité les machines et les installations
Interface universelle
Échange de données bidirectionnel (USB), connexion d'un scanner de codes-barres et d'une sonde de température et d'humidité (RS232), Bluetooth/USB : fonction Push-Print
Nombreuses utilisations possibles
Mesure et contrôle faciles grâce à des accessoires complets et une batterie intégrée
Boîtier robuste
Mallette de mesure compacte et résistante aux chocs avec support pour chariot pour un transport facile
Ce texte a été traduit par une machine.
Concept d'utilisation innovant et transversal
Accès rapide aux fonctions de mesure et de test grâce aux touches de fonction et de fonction
Simple d'utilisation
Pas besoin de rebranchement des câbles de mesure, pas de remplacement des câbles de mesure par des fiches codées
Gestion moderne des données
Concept complet de gestion des données en association avec le logiciel utilisateur, notamment la gestion des valeurs de mesure et des clients, les séquences de contrôle, la journalisation
Concept de mémoire unique
Création de structures d'investissement - client, installation, machine, distributeur, RCD, IMD, RCM, circuits, terre, rail de compensation de potentiel, appareil et points de mesure individuels
Fonction PUSH-PRINT
Envoi de la valeur de mesure via Bluetooth / USB une fois la mesure effectuée
Séquences de contrôle
Création de séquences de contrôle individuelles pour tester rapidement et en toute sécurité les machines et les installations
Interface universelle
Échange de données bidirectionnel (USB), connexion d'un scanner de codes-barres et d'une sonde de température et d'humidité (RS232), Bluetooth/USB : fonction Push-Print
Nombreuses utilisations possibles
Mesure et contrôle faciles grâce à des accessoires complets et une batterie intégrée
Boîtier robuste
Mallette de mesure compacte et résistante aux chocs avec support pour chariot pour un transport facile
Ce texte a été traduit par une machine.
Modèle
- Mesure dans les réseaux AC/DC
- Mesure de l'impédance de boucle d'alimentation et de boucle d'erreur avec courant de test Hohem jusqu'à 690 V AC / 800 V DC sans déclenchement RCD type A et type B.
- Mesure de faible impédance pour les conducteurs de compensation de potentiel et de protection avec 200 ma et inversion automatique de polarité et 25 A.
- TEST RCD TYPE A, AC, F, B, B+, EV, F-EV, F-AUDIO, MI, G/R, SRCD, PRCD
- E-Mobility : vérification de la RDC-DD et de la RMB
- Test RCD combiné avec rampe en augmentation continue, temps de déclenchement, courant de déclenchement
- Mesure de l'isolation jusqu'à 1000 V avec rampe en montée
- Vérification des RCMs et des IMD
- Mesure des courants d'évacuation et de différentiel
- Mesure de la température et de l'humidité
- MESURE DE TENSION : 1 000 V AC/DC
- Test haute tension 2,5 kV AC, 500 va, courbe standard, fonction rampe et mode de combustion à impulsion
- Concept de sécurité pour les inspecteurs selon DIN en 50191 et en 61557-14 avec lampe de signalisation, interrupteur d'arrêt d'urgence et interrupteur à clé
- Fonctionnement sur secteur et sur batterie (avec fonctionnalité limitée)
- Interface Bluetooth et USB
- Fonction Push-Print - envoi de la valeur de mesure après la mesure

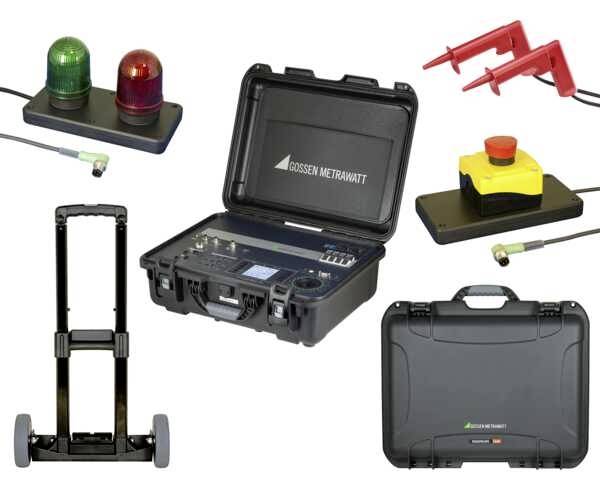

Contenu de la livraison
- PROFITEST PRIME AC (M516C)
- Mallette de transport avec poche intérieure et support pour chariot (Z506A)
- Chariot pour système de valise (Z506F)
- SIGNAL PROFITEST PRIME AC (Z506B)
- ARRÊT PROFITEST PRIME AC (Z506D)
- 2 x pistolet de test haute tension HV-P avec déclenchement de test intégré (Z506V)
- SET Izytroniq BUS PRO (S103S)
Avertissement
- Bluetooth® est une marque déposée de Bluetooth SIG, Inc.
