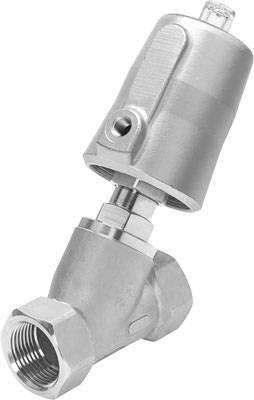

FESTO Vanne à siège incliné 1002526 VZXF-L-M22C-M-B-G1-240-M1-V4V4T-80-22 Matériau du boîtier Acier moulé 1 pc(s)

Les vannes à siège incliné sont des vannes à commande étrangère. Ces vannes sont commandées par une alimentation directe d'air comprimé. Le siège de la vanne de procédé est alors relevé par un entraînement pneumatique. En position de repos, la soupape est fermée par un ressort. Si l'entraînement est soumis à une pression de fonctionnement, celui-ci soulève le piston de commande et en même temps le plateau de soupape - la soupape s'ouvre. Le siège de soupape est incliné d'environ 50° par rapport au courant moyen. Le sens du débit est déterminé par la conception de la soupape. Les vannes à siège incliné sont utilisées dans des applications où la pureté absolue du milieu ne peut pas être garantie, les milieux de haute viscosité sont contrôlés ou dans des applications à vapeur.· Les vannes à siège incliné sont simples et robustes et donc parfaitement adaptées à tous les milieux jusqu'à une viscosité de 600 mm²/s.· Les vannes à siège incliné contrôlent les milieux gazeux et liquides appropriés dans les systèmes de conduites rigides sans différence de pression· Aucune pression différentielle nécessaire entre l'entrée et la sortie· Faible résistance à l'écoulement· Insensible à la vapeur ou aux milieux légèrement sales· Longue durée de vie· entretien réduit· En raison de la construction, les vannes ont une grande résistance chimique et thermique· La fonction NC garantit la fermeture de la vanne en cas de perte de pression dans le circuit de commande· Il existe des valves de siège inclinées différentes par rapport à la pression du milieu· Il est possible de choisir entre deux versions : Le courant de média est utilisé pour les milieux gazeux. S'utilise pour les milieux liquides
