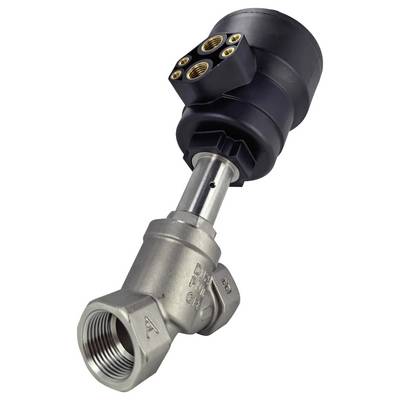

TRU COMPONENTS Vanne pneumatique TC-14215244 TC-TPV101PX2563NCS Matériau du boîtier acier inoxydable Matériau isolant PT
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
19 pièce(s)
Nombre
Total (CHF 98.01 / pièce(s))
CHF 98.01
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Vanne pneumatique
- Matériau du boîtier
acier inoxydable
- Raccord
G 1
- Pression de service (max.)
16 bar
- Température de fonctionnement
-10 °C (min)
- Température de fonctionnement min.
-10 °C
- Référence fabricant
TC-14215244
- Diam. de l'entraînement
63 mm
- Taille
63
- Pression de service (min.)
0 bar
- Matériau isolant
PTFE
- Fonction
2/2 voies
- Plage de température des médias
-10 à +180 °C
- Température max. des médias
+180 °C
- Température min. des médias
-10 °C
- Milieu d'utilisation
air comprimé
- Largeur nominale
25 mm
- Pression de contrôle (max.)
10 bar
- Pression de contrôle (min.)
2 bar
- Mode de fonctionnement
Simple effet
- Valeur Kv
18.0
- Emballage sans plastique
Emballage sans plastique
Documents & téléchargements
Fiche technique
Fiche technique 3553811 TRU COMPONENTS Vanne pneumatique TC-14215244 TC-TPV101PX2563NCS Matériau du boîtier acier inoxydable Matériau isolant PT
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3553811 TRU COMPONENTS Vanne pneumatique TC-14215244 TC-TPV101PX2563NCS Matériau du boîtier acier inoxydable Matériau isolant PT
Description
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. La valeur QNn représente le dimensionnement pour les gaz en litres par minute.
