Name: Disjoncteur Siemens 3VA2116-8JQ42-0AA0 Plage de réglage (courant): 63 - 160 A Tension de contact (max.): 690 V/AC (l x H
Brand: Siemens
SKU: 1725721
Availability: BackOrder

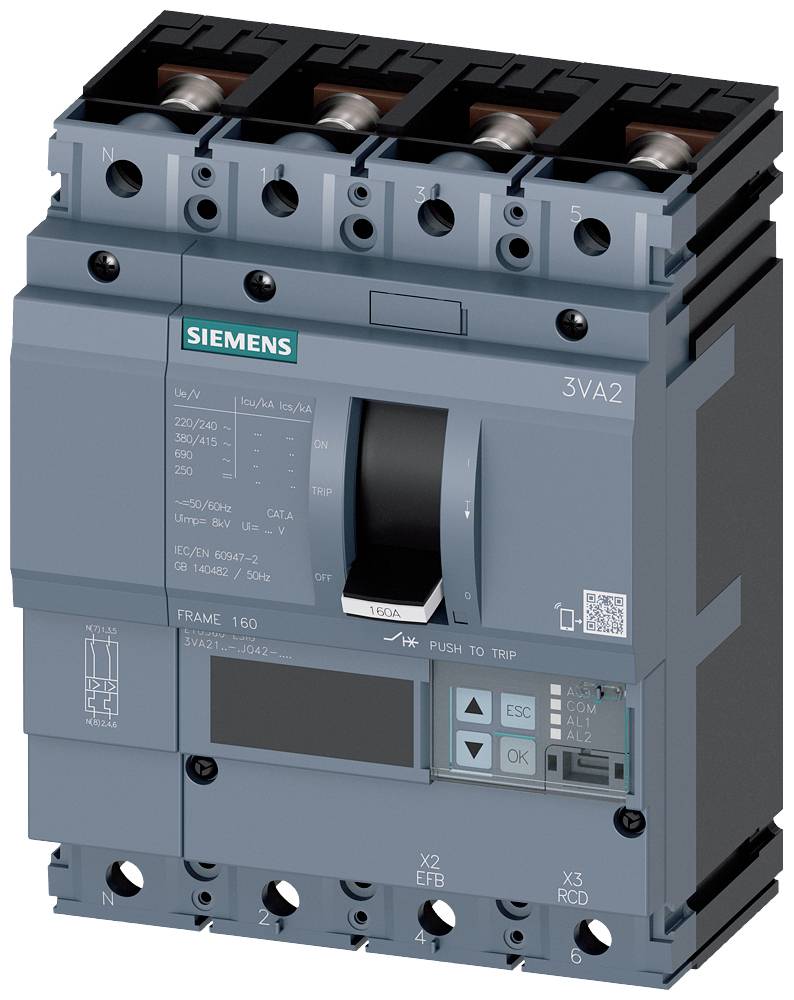

Disjoncteur électrique portant l'inscription '3VA2' ; présente des boutons et des interrupteurs, utilisé pour la protection des circuits électriques.

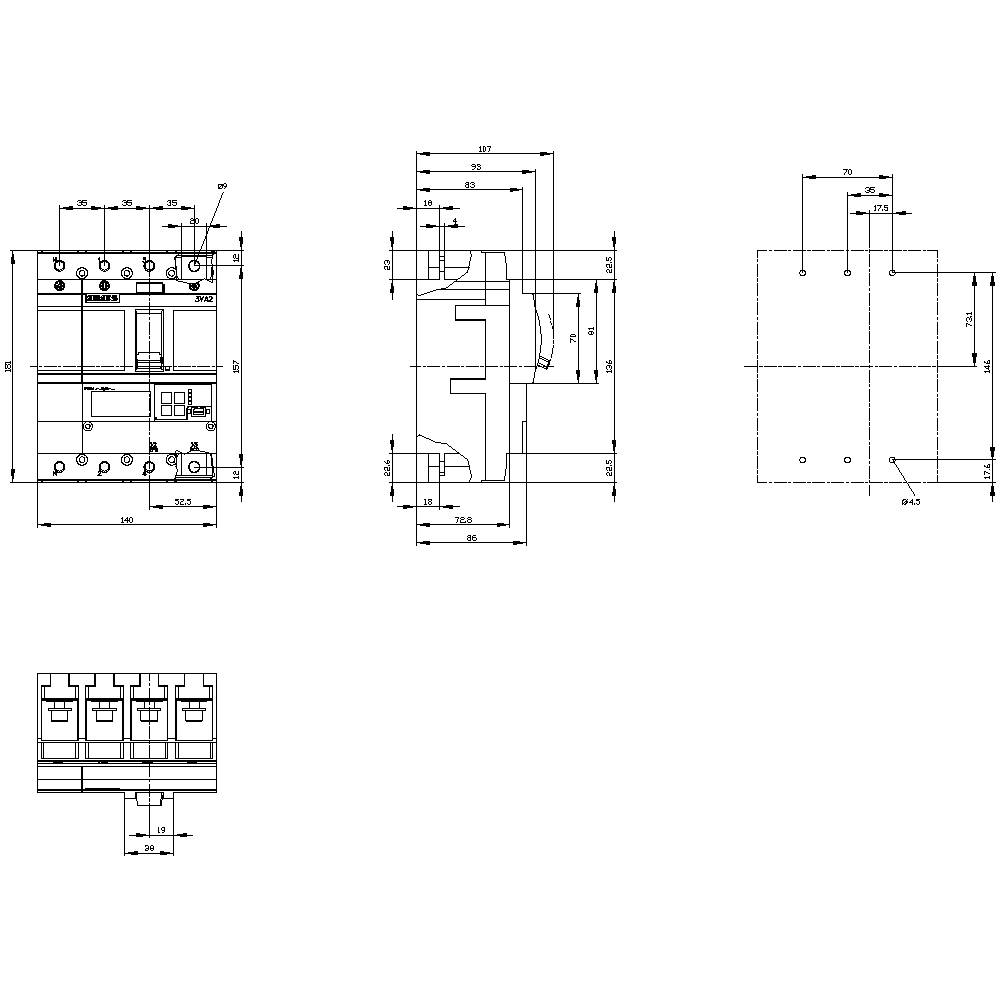

Dessin technique d'un interrupteur électrique avec des dimensions détaillées et des annotations dans plusieurs vues.

1/2

Photo non contractuelle

Type de produit

Disjoncteur

Valeur du courant d'appel (max.)

160 A

Connexion

raccord à vis

Type d'emballage

Piece

Type

3VA2116-8JQ42-0AA0

Fiche technique (PDF)

Livraison le lun. 7 décembre

Nombre

pièce(s)

Total (CHF 2'149.95 / pièce(s))

CHF 2'349.95

-9 %

CHF 2'149.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 160.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type d'emballage: Piece

Type de produit: Disjoncteur

Type: 3VA2116-8JQ42-0AA0

Plage de réglage du courant (min.): 63 A

Valeur du courant d'appel (max.): 160 A

Plage de réglage (courant): 63 - 160 A

Nombre de pôles: 4 pôles

Tension de contact (max.): 690 V/AC

Adapté pour série: Siemens série 3VA

Convient pour marque: Siemens

Type de montage: installation fixe

Température min.: -25 °C

Température max.: +70 °C

Classe de capacité de coupure: L

Type du déclencheur à maximum de courant: ETU560

Connexion: raccord à vis

: IP40

Profondeur: 86 mm

Largeur: 140 mm

Hauteur: 181 mm

Dim.: (l x H x P) 140 x 181 x 86 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: 0

: 0

: 160 A

: 4

: 64-160 A

: 0

: 690-690 V

: 19.7 W

: IP40

: Front side

: FAUX

: Screw connection

: Rocker lever

: FAUX

: 150 kA

: 96-1600 A

: 240-1600 A

: VRAI

: VRAI

: VRAI

: Built-in device fixed built-in technique

: VRAI

: VRAI

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Siemens 3VA1125-5EF42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Code produit :1722589

Livraison le mar. 10 novembre

Conrad Electronic

25 A

18 A

pièce(s)

Min.: 1

Multiples: 1

CHF 357.95^*

Siemens 3VA1125-5EF46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm Piece

Code produit :1722590

Livraison le mar. 10 novembre

Conrad Electronic

25 A

18 A

pièce(s)

Min.: 1

Multiples: 1

CHF 459.95^*

Siemens 3VA1125-5GD42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Code produit :1722591

Livraison le mar. 10 novembre

Conrad Electronic

25 A

pièce(s)

Min.: 1

Multiples: 1

CHF 365.95^*

Siemens 3VA1125-5GD46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm Piece

Code produit :1722592

Livraison le mar. 10 novembre

Conrad Electronic

25 A

pièce(s)

Min.: 1

Multiples: 1

CHF 403.95^*

Siemens 3VA1125-5GF42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Code produit :1722593

Livraison le mar. 10 novembre

Conrad Electronic

25 A

18 A

pièce(s)

Min.: 1

Multiples: 1

CHF 433.95^*

Siemens 3VA1125-5GF46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Code produit :1722594

Livraison le mar. 10 novembre

Conrad Electronic

25 A

18 A

pièce(s)

Min.: 1

Multiples: 1

CHF 403.95^*

Siemens 3VA1125-6ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Code produit :1722595

Livraison le mar. 10 novembre

Conrad Electronic

25 A

pièce(s)

Min.: 1

Multiples: 1

CHF 285.95^*

Siemens 3VA1125-6ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Code produit :1722596

Livraison le mar. 10 novembre

Conrad Electronic

25 A

pièce(s)

Min.: 1

Multiples: 1

CHF 313.95^*

Siemens 3VA1125-6ED42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Code produit :1722597

Livraison le mar. 10 novembre

Conrad Electronic

25 A

pièce(s)

Min.: 1

Multiples: 1

CHF 357.95^*

Siemens 3VA1125-6EE36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Code produit :1722598

Livraison le mar. 10 novembre

Conrad Electronic

25 A

18 A

pièce(s)

Min.: 1

Multiples: 1

CHF 341.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1725721 Disjoncteur Siemens 3VA2116-8JQ42-0AA0 Plage de réglage (courant): 63 - 160 A Tension de contact (max.): 690 V/AC (l x H

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1725721 Disjoncteur Siemens 3VA2116-8JQ42-0AA0 Plage de réglage (courant): 63 - 160 A Tension de contact (max.): 690 V/AC (l x H

Description

Disjoncteur 3VA2 CEI Frame 160 classe de coupure L Icu=150kA à 415V 4 pôles, protection des installations ETU560, LSIG, In=160A protection contre les surcharges Ir=63A...160A protection contre les courts-circuits Isd=0,6..10x In, Ii=1,5..10x In protection du neutre réglable (OFF, jusqu'à 100%) protection de court-circuit à la terre, désactivable Ig=0,2...1 x In= tg=0,05-0,8s plage de raccordement par vis
