Name: Disjoncteur Siemens 3VA2116-6JQ42-0AA0 Plage de réglage (courant): 63 - 160 A Tension de contact (max.): 690 V/AC (l x H
Brand: Siemens
SKU: 1725679
Availability: BackOrder

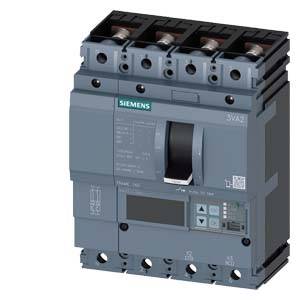

Un disjoncteur Siemens de couleur grise, doté de plusieurs interrupteurs et indicateurs pour le contrôle des circuits électriques.

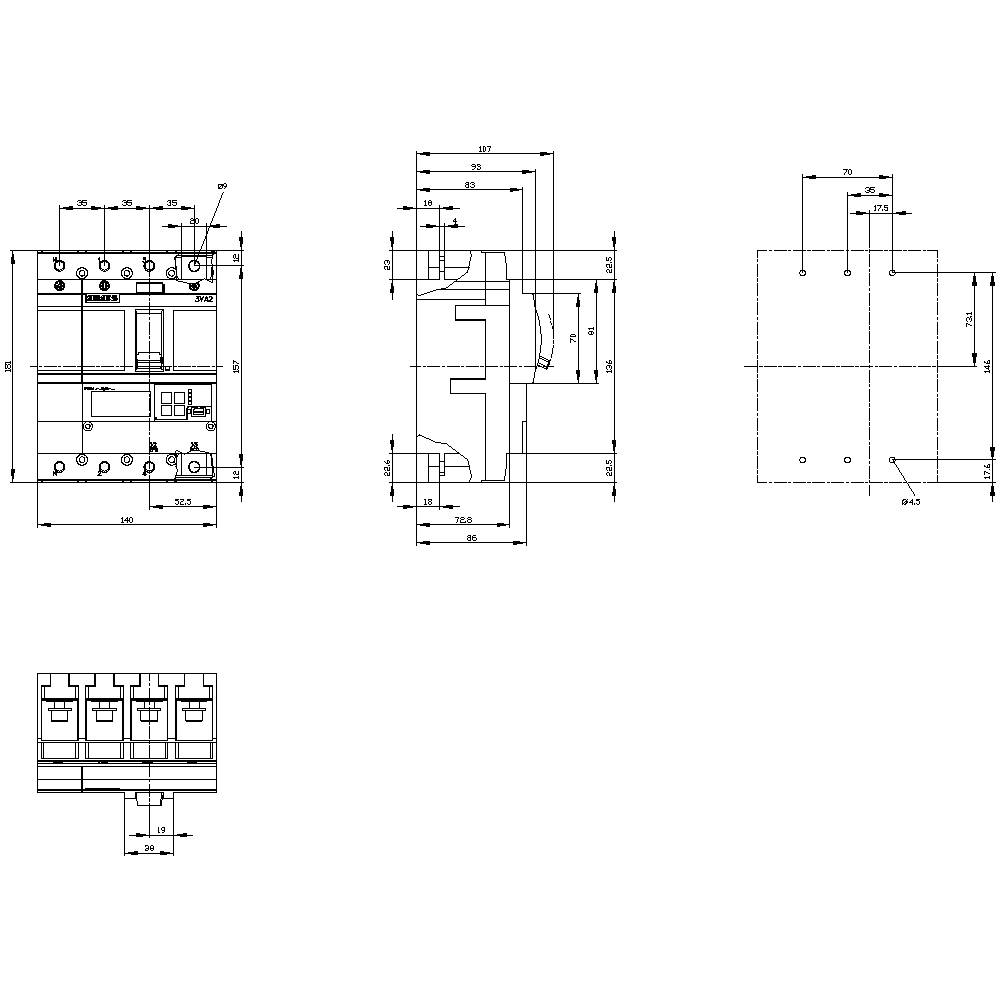

Dessin technique d'un interrupteur électrique avec des dimensions et des vues détaillées. Présente les vues de face, de côté et de dessus.

1/2

Photo non contractuelle

Type de produit

Disjoncteur

Valeur du courant d'appel (max.)

160 A

Connexion

raccord à vis

Type d'emballage

Piece

Type

3VA2116-6JQ42-0AA0

Fiche technique (PDF)

Livraison le lun. 7 décembre

Nombre

pièce(s)

Total (CHF 1'799.95 / pièce(s))

CHF 1'949.95

-8 %

CHF 1'799.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 130.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type d'emballage: Piece

Type de produit: Disjoncteur

Type: 3VA2116-6JQ42-0AA0

Plage de réglage du courant (min.): 63 A

Valeur du courant d'appel (max.): 160 A

Plage de réglage (courant): 63 - 160 A

Nombre de pôles: 4 pôles

Tension de contact (max.): 690 V/AC

Type de montage: installation fixe

Température min.: -25 °C

Température max.: +70 °C

Classe de capacité de coupure: H

Type du déclencheur à maximum de courant: ETU560

Spécificités: enfichable

Connexion: raccord à vis

: IP40

Profondeur: 86 mm

Largeur: 140 mm

Hauteur: 181 mm

Dim.: (l x H x P) 140 x 181 x 86 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: 0

: 0

: 160 A

: 4

: 64-160 A

: 0

: 690-690 V

: 25.5 W

: IP40

: Front side

: FAUX

: Screw connection

: Rocker lever

: FAUX

: 85 kA

: 96-1600 A

: 240-1600 A

: VRAI

: VRAI

: VRAI

: Built-in device fixed built-in technique

: VRAI

: VRAI

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Siemens 3VA1125-5EF42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Code produit :1722589

Livraison le mar. 10 novembre

Conrad Electronic

25 A

18 A

pièce(s)

Min.: 1

Multiples: 1

CHF 357.95^*

Siemens 3VA1125-5EF46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm Piece

Code produit :1722590

Livraison le mar. 10 novembre

Conrad Electronic

25 A

18 A

pièce(s)

Min.: 1

Multiples: 1

CHF 459.95^*

Siemens 3VA1125-5GD42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Code produit :1722591

Livraison le mar. 10 novembre

Conrad Electronic

25 A

pièce(s)

Min.: 1

Multiples: 1

CHF 365.95^*

Siemens 3VA1125-5GD46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm Piece

Code produit :1722592

Livraison le mar. 10 novembre

Conrad Electronic

25 A

pièce(s)

Min.: 1

Multiples: 1

CHF 403.95^*

Siemens 3VA1125-5GF42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Code produit :1722593

Livraison le mar. 10 novembre

Conrad Electronic

25 A

18 A

pièce(s)

Min.: 1

Multiples: 1

CHF 433.95^*

Siemens 3VA1125-5GF46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Code produit :1722594

Livraison le mar. 10 novembre

Conrad Electronic

25 A

18 A

pièce(s)

Min.: 1

Multiples: 1

CHF 403.95^*

Siemens 3VA1125-6ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Code produit :1722595

Livraison le mar. 10 novembre

Conrad Electronic

25 A

pièce(s)

Min.: 1

Multiples: 1

CHF 285.95^*

Siemens 3VA1125-6ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Code produit :1722596

Livraison le mar. 10 novembre

Conrad Electronic

25 A

pièce(s)

Min.: 1

Multiples: 1

CHF 313.95^*

Siemens 3VA1125-6ED42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Code produit :1722597

Livraison le mar. 10 novembre

Conrad Electronic

25 A

pièce(s)

Min.: 1

Multiples: 1

CHF 357.95^*

Siemens 3VA1125-6EE36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Code produit :1722598

Livraison le mar. 10 novembre

Conrad Electronic

25 A

18 A

pièce(s)

Min.: 1

Multiples: 1

CHF 341.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1725679 Disjoncteur Siemens 3VA2116-6JQ42-0AA0 Plage de réglage (courant): 63 - 160 A Tension de contact (max.): 690 V/AC (l x H

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1725679 Disjoncteur Siemens 3VA2116-6JQ42-0AA0 Plage de réglage (courant): 63 - 160 A Tension de contact (max.): 690 V/AC (l x H

Description

Disjoncteur 3VA2 CEI Frame 160 classe de coupure H Icu=85kA à 415V 4 pôles, protection des installations ETU560, LSIG, In=160A protection contre les surcharges Ir=63A...160A protection contre les courts-circuits Isd=0,6..10x In, Ii=1,5..10x In protection du neutre réglable (OFF, jusqu'à 100%) protection de court-circuit à la terre, désactivable Ig=0,2...1 x In= tg=0,05-0,8s plage de raccordement par vis
