Name: Datasensing Barrière de détection de surface DS4 Portée (max.) 7 m Hauteur de protection 1800 mm 24 V/DC Nombre de rayon
Brand: Datasensing
SKU: 3760061
Availability: BackOrder

Deux unités de capteur rectangulaires noires et bleues montées l'une en face de l'autre, chacune avec un câble pendant au-dessous, sur un fond blanc.

Datasensing Barrière de détection de surface DS4 Portée (max.) 7 m Hauteur de protection 1800 mm 24 V/DC Nombre de rayon-1

Datasensing Barrière de détection de surface DS4 Portée (max.) 7 m Hauteur de protection 1800 mm 24 V/DC Nombre de rayon-2

1/3

Type de produit

Barrière de détection de surface

Longueur

35 mm

Hauteur

1809 mm

Type

DS4

Modèle

récepteur

émetteur

Fiche technique (PDF)

Livraison le mer. 18 novembre

Nombre

pièce(s)

Total (CHF 2'699.95 / pièce(s))

CHF 2'699.95

hors CHF 17.00

Prix TVA incl.

Majoration pour objets encombrants sans frais de port supplémentaires

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Grille optique de détection et de mesure standard DS4

Configuration polyvalente via IO-Link ou sans fil via AppGUI
Détection d'objets transparents intégrée
Interface de communication RS485 pour l'échange de données
Haute robustesse avec indice de protection IP67

Notre service pour vous

Caractéristiques techniques

Matériau du boîtier : aluminium / PBT

Type de produit: Barrière de détection de surface

Type: DS4

Modèle: récepteur
émetteur

Tension de fonctionnement: 24 V/DC

Tension de fonctionnement min.: 19.2 V/DC

Tension de fonctionnement max.: 28.8 V/DC

Tension de fonctionnement: 19.2 - 28.8 V/DC

Consommation électrique max.: 360 mA

Temps de réponse: 6.4 ms

Type de contact: analogique

Tension de contact (max.): 28.8 V/DC

Courant de commutation (max.): 100 mA

Résolution optique: 10 x 14

Taille du plus petit objet à détecter (Ø): 10 mm

Branchement: fiche mâle M12, 5 pôles
fiche mâle M12, 8 pôles

Longueur de câble: 0.2 m

Type d'émetteur: Led infrarouge

Longueur d’onde: 850 nm

Portée (min.): 0.2 m

Portée (max.): 7 m

Sorties: analogique
numérique
IO-Link
RS485

Signal de sortie (min.): 4 mA

Sortie de signal max.: 20 mA

Courant de sortie: 100 mA

Approbations (Capteurs): CE
cULus

Rayons: 180

Distance de rayonnement: 10 mm

Largeur du champ de protection (min.): 200 mm

Largeur du champ de protection (max.): 7000 mm

Hauteur de protection: 1800 mm

Taille profil en alu: 1809 mm

Hauteur totale: 1809 mm

Contenu: 1 pc(s)

: IP65
IP67

Longueur: 35 mm

Largeur: 40 mm

Hauteur: 1809 mm

Dim.: (L x l x H) 35 x 40 x 1809 mm

Température min.: -30 °C

Température max.: 55 °C

Tension nominale: 24 V/DC

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Länge

Betriebsspannung

Breite

Reichweite (max.)

Höhe

Produkt-Art

Datasensing Lichtgitter DS4 Reichweite (max.) 13 m Schutzfeldhöhe 1050 mm 24 V/DC Anzahl Strahlen: 42

Code produit :3760101

Livraison le mer. 18 novembre

Conrad Electronic

40 mm

24 V/DC

35 mm

13 m

1059 mm

Lichtgitter

pièce(s)

Min.: 1

Multiples: 1

CHF 1'699.95^*

+ CHF 17.00 (majoration pour objet encombrant)

Datasensing Lichtgitter DS4 Reichweite (max.) 13 m Schutzfeldhöhe 1050 mm 24 V/DC Anzahl Strahlen: 42

Code produit :3760089

Livraison le mer. 18 novembre

Conrad Electronic

40 mm

24 V/DC

35 mm

13 m

1059 mm

Lichtgitter

pièce(s)

Min.: 1

Multiples: 1

CHF 1'454.95^*

+ CHF 17.00 (majoration pour objet encombrant)

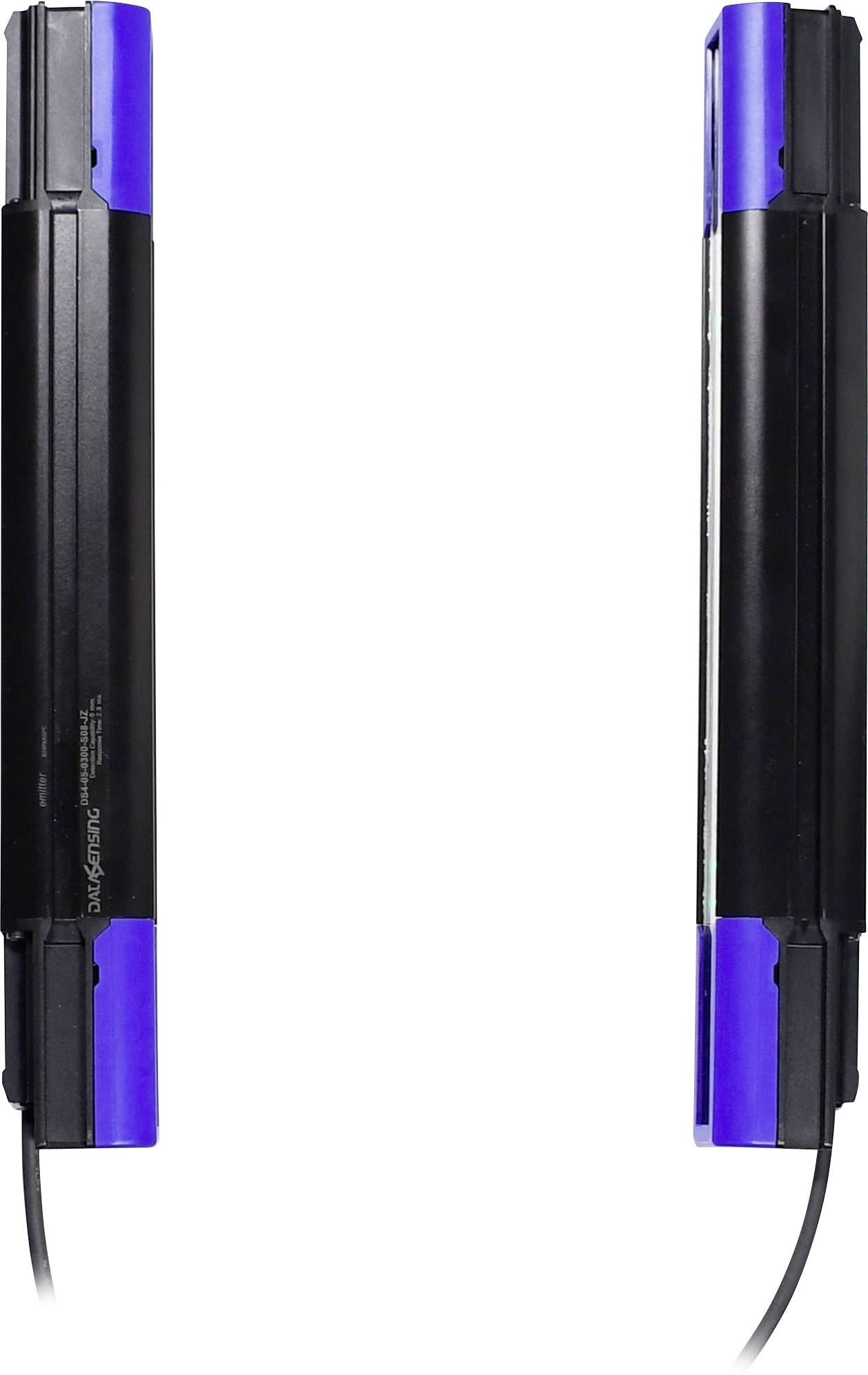

Datasensing Lichtgitter DS4 Reichweite (max.) 13 m Schutzfeldhöhe 1200 24 V/DC Anzahl Strahlen: 48

Code produit :3760102

Livraison le mer. 18 novembre

Conrad Electronic

40 mm

24 V/DC

35 mm

13 m

1209 mm

Lichtgitter

pièce(s)

Min.: 1

Multiples: 1

CHF 1'849.95^*

+ CHF 17.00 (majoration pour objet encombrant)

Datasensing Lichtgitter DS4 Reichweite (max.) 13 m Schutzfeldhöhe 1200 24 V/DC Anzahl Strahlen: 48

Code produit :3760090

Livraison le mer. 18 novembre

Conrad Electronic

40 mm

24 V/DC

35 mm

13 m

1209 mm

Lichtgitter

pièce(s)

Min.: 1

Multiples: 1

CHF 1'599.95^*

+ CHF 17.00 (majoration pour objet encombrant)

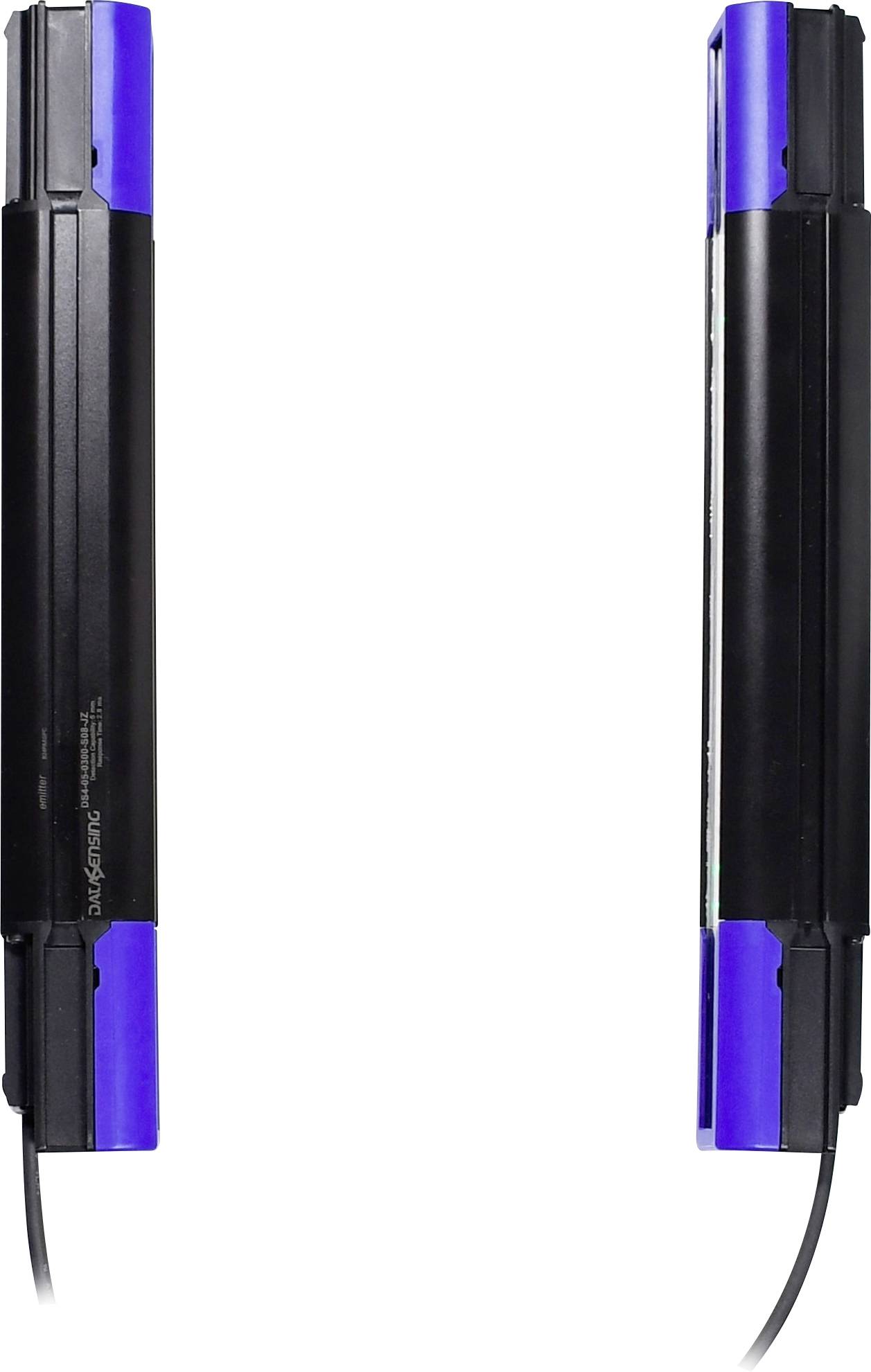

Datasensing Lichtgitter DS4 Reichweite (max.) 13 m Schutzfeldhöhe 1350 24 V/DC Anzahl Strahlen: 54

Code produit :3760091

Livraison le mer. 18 novembre

Conrad Electronic

40 mm

24 V/DC

35 mm

13 m

1359 mm

Lichtgitter

pièce(s)

Min.: 1

Multiples: 1

CHF 1'749.95^*

+ CHF 17.00 (majoration pour objet encombrant)

Datasensing Lichtgitter DS4 Reichweite (max.) 13 m Schutzfeldhöhe 1350 mm 24 V/DC Anzahl Strahlen: 54

Code produit :3760103

Livraison le mer. 18 novembre

Conrad Electronic

40 mm

24 V/DC

35 mm

13 m

1359 mm

Lichtgitter

pièce(s)

Min.: 1

Multiples: 1

CHF 1'999.95^*

+ CHF 17.00 (majoration pour objet encombrant)

Datasensing Lichtgitter DS4 Reichweite (max.) 13 m Schutzfeldhöhe 1500 24 V/DC Anzahl Strahlen: 60

Code produit :3760092

Livraison le mer. 18 novembre

Conrad Electronic

40 mm

24 V/DC

35 mm

13 m

1509 mm

Lichtgitter

pièce(s)

Min.: 1

Multiples: 1

CHF 1'899.95^*

+ CHF 17.00 (majoration pour objet encombrant)

Datasensing Lichtgitter DS4 Reichweite (max.) 13 m Schutzfeldhöhe 1500 mm 24 V/DC Anzahl Strahlen: 60

Code produit :3760104

Livraison le mer. 18 novembre

Conrad Electronic

40 mm

24 V/DC

35 mm

13 m

1509 mm

Lichtgitter

pièce(s)

Min.: 1

Multiples: 1

CHF 2'149.95^*

+ CHF 17.00 (majoration pour objet encombrant)

Datasensing Lichtgitter DS4 Reichweite (max.) 13 m Schutzfeldhöhe 1650 24 V/DC Anzahl Strahlen: 66

Code produit :3760093

Livraison le mer. 18 novembre

Conrad Electronic

40 mm

24 V/DC

35 mm

13 m

1609 mm

Lichtgitter

pièce(s)

Min.: 1

Multiples: 1

CHF 2'049.95^*

+ CHF 17.00 (majoration pour objet encombrant)

Datasensing Lichtgitter DS4 Reichweite (max.) 13 m Schutzfeldhöhe 1650 24 V/DC Anzahl Strahlen: 66

Code produit :3760105

Livraison le mer. 18 novembre

Conrad Electronic

40 mm

24 V/DC

35 mm

13 m

1659 mm

Lichtgitter

pièce(s)

Min.: 1

Multiples: 1

CHF 2'249.95^*

+ CHF 17.00 (majoration pour objet encombrant)

Documents & téléchargements

Fiche technique

Fiche technique 3760061 Datasensing Barrière de détection de surface DS4 Portée (max.) 7 m Hauteur de protection 1800 mm 24 V/DC Nombre de rayon

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3760061 Datasensing Barrière de détection de surface DS4 Portée (max.) 7 m Hauteur de protection 1800 mm 24 V/DC Nombre de rayon

Description

Capteur de surface polyvalent pour la détection et la mesure dans diverses applications industrielles. Facile à programmer via IO-Link ou sans fil, il offre des fonctions avancées telles que Blanking et Pattern Match et dispose de sorties numériques et analogiques.
