Name: Commutateur de sécurité NG 2D6D611A-F31K110LP60 Pizzato Elettrica Tension de fonctionnement: 24 V/DC (l x H x P) 40.4 x
Brand: Pizzato Elettrica
SKU: 3737367
Availability: BackOrder

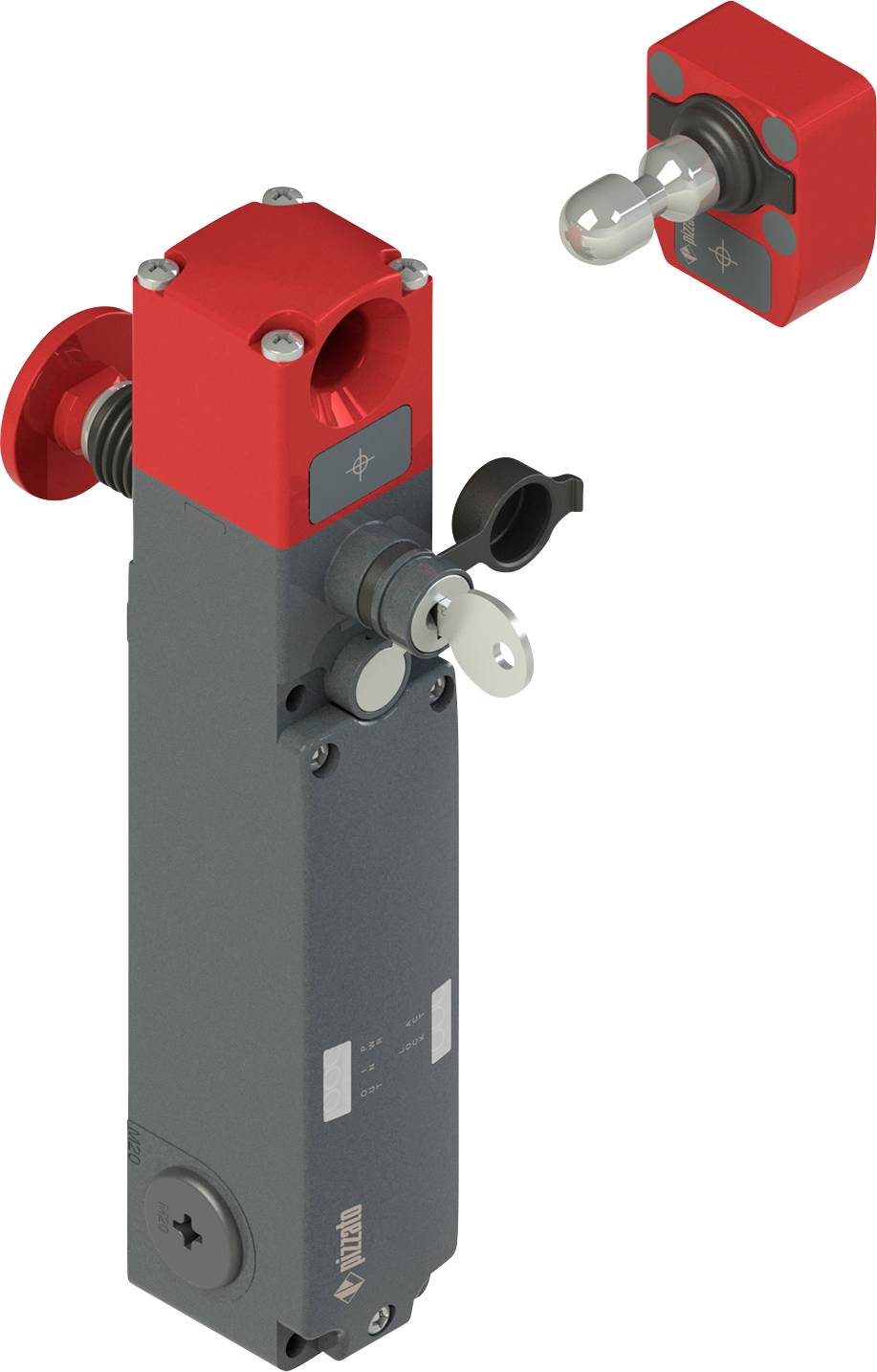

Un dispositif de verrouillage mécanique rouge et gris avec une clé et une serrure, utilisé pour les applications de sécurité, montré avec un actionneur correspondant.

Type de produit

Commutateur de sécurité

Branchement

M12, 12 pôles

Tension de fonctionnement

24 V/DC

Type

NG 2D6D611A-F31K110LP60

Tension de fonctionnement min.

21.6 V

Fiche technique (PDF)

Livraison le ven. 20 novembre

Nombre

pièce(s)

Total (CHF 654.95 / pièce(s))

CHF 654.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Commutateur de sécurité

Type: NG 2D6D611A-F31K110LP60

Branchement: M12, 12 pôles

Tension de fonctionnement: 24 V/DC

Tension de fonctionnement min.: 21.6 V

Tension de fonctionnement max.: 26.4 V

Tension de fonctionnement: 21.6 - 26.4 V

Tension de contact (max.): 24 V/DC

Courant de commutation (max.): 0.25 A

Niveau de performance: PL e

Niveau d'intégrité de la sécurité: SIL 3

Catégorie de sécurité: 4

Approbations (Capteurs): CE
cULus
TÜV

Spécificités: avec boîtier

: IP67
IP69K

Température de fonctionnement (min.): -20 °C

Température de fonctionnement (max.): 50 °C

Profondeur: 49 mm

Largeur: 40.4 mm

Hauteur: 233.5 mm

Dim.: (l x H x P) 40.4 x 233.5 x 49 mm

Contenu: 1 pc(s)

Emballage industriel: oui

Tension nominale: 24 V/DC

Documents & téléchargements

Fiche technique

Fiche technique 3737367 Commutateur de sécurité NG 2D6D611A-F31K110LP60 Pizzato Elettrica Tension de fonctionnement: 24 V/DC (l x H x P) 40.4 x

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3737367 Commutateur de sécurité NG 2D6D611A-F31K110LP60 Pizzato Elettrica Tension de fonctionnement: 24 V/DC (l x H x P) 40.4 x

Description

Généralités:

Indice de protection :
IP67 selon EN 60529 et IP69K selon ISO 20653

Configuration du couvercle :
Aucun appareil

Boîtier :
Boîtier métallique, trois entrées de câbles avec filetage M20x1,5

Tête :
Tête pivotante non séparable, avec déverrouillage de clé et bouton de déverrouillage anti-panique

Principe de méthode de travail :
D Principe, actionneur verrouillé avec électro-aimant excité

Entrées et sorties :
2 entrées de sécurité IS1-IS2,
2 sorties de sécurité OS1-OS2,
1 sortie de notification pour actionneurs introduits O3,
1 sortie de message FAULT O4,
Entrées I4 ou IE1-IE2 pour activer l'électro-aimant,
1 entrée I3 pour actionneur de programmation / réinitialisation

Activation des sorties OS sécurisées :
Mode 1 : sorties de sécurité actives avec actionneur inséré et verrouillé

Actionneur :
Avec actionneur universel au codage de niveau Hohem VN NG-F31

Type de connexion :
Fiche M12 12 broches

Ce texte a été traduit par une machine.
