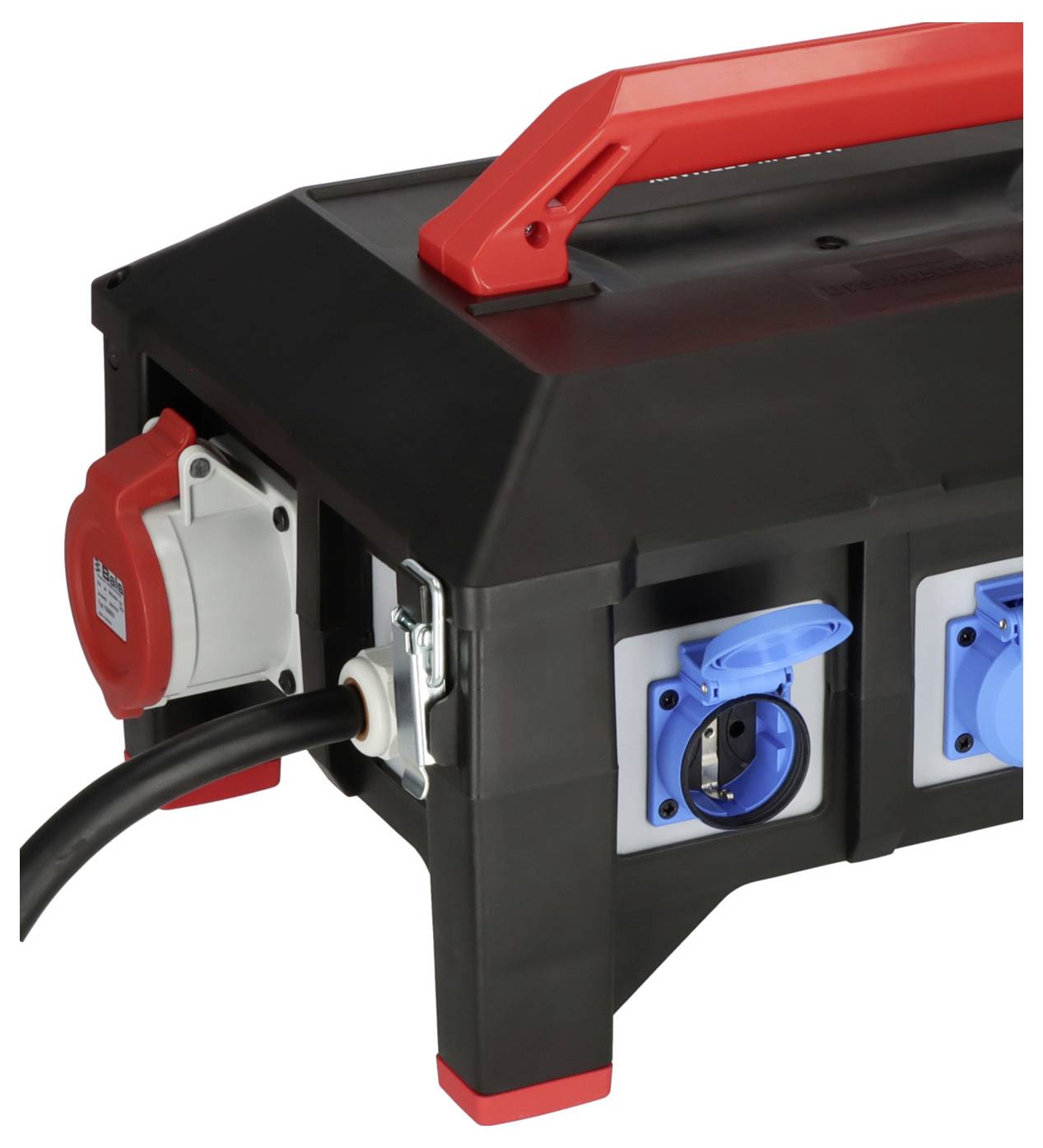

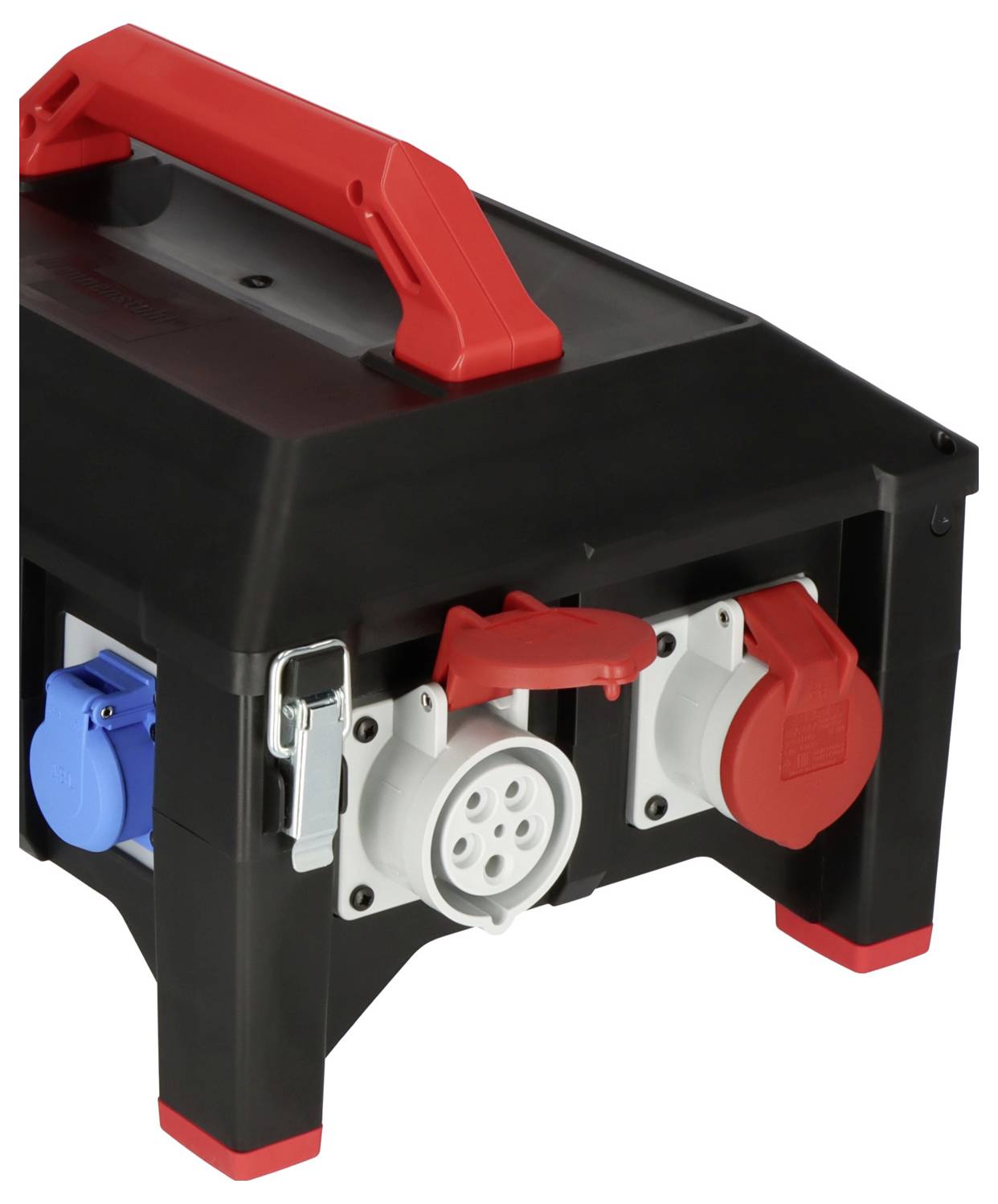

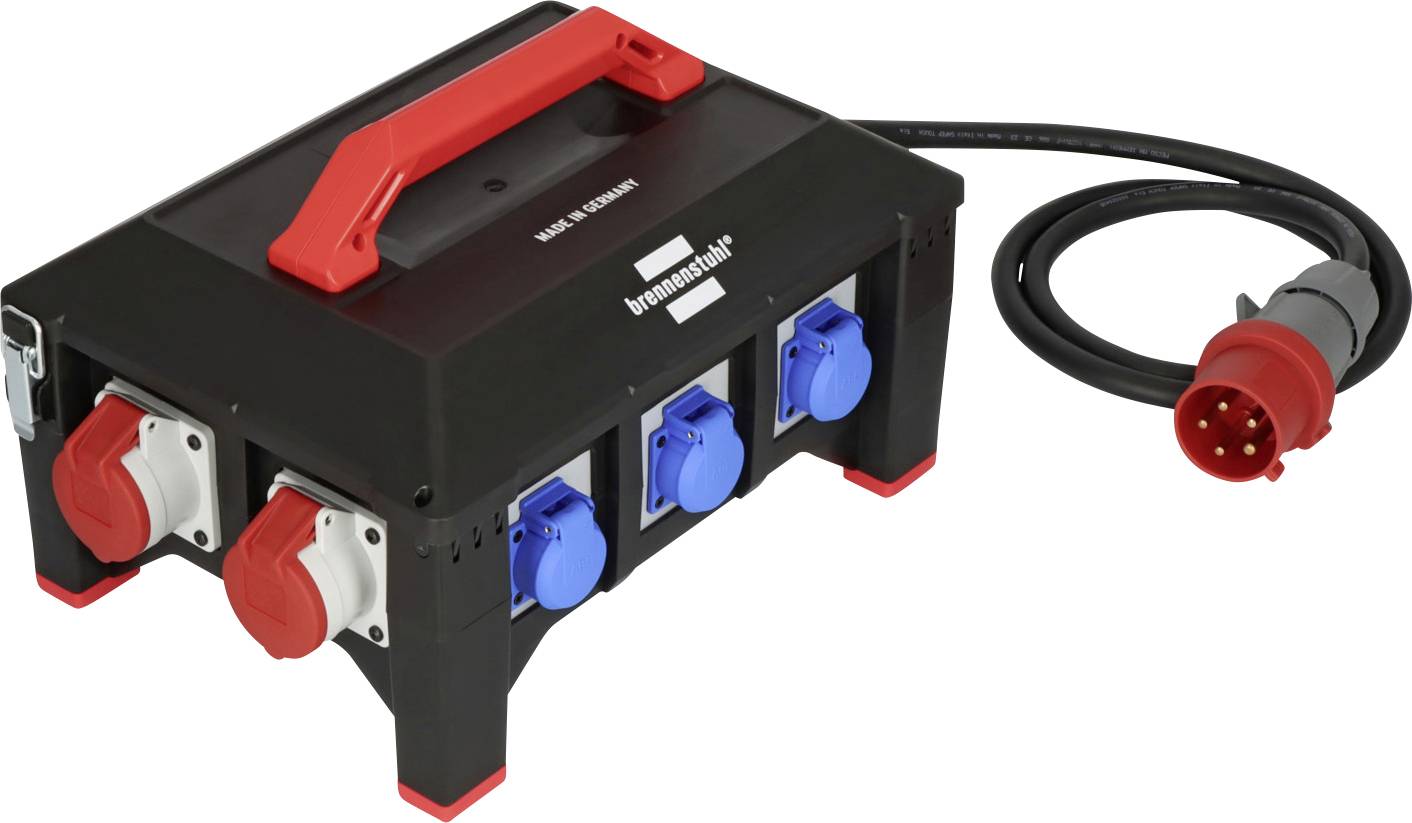

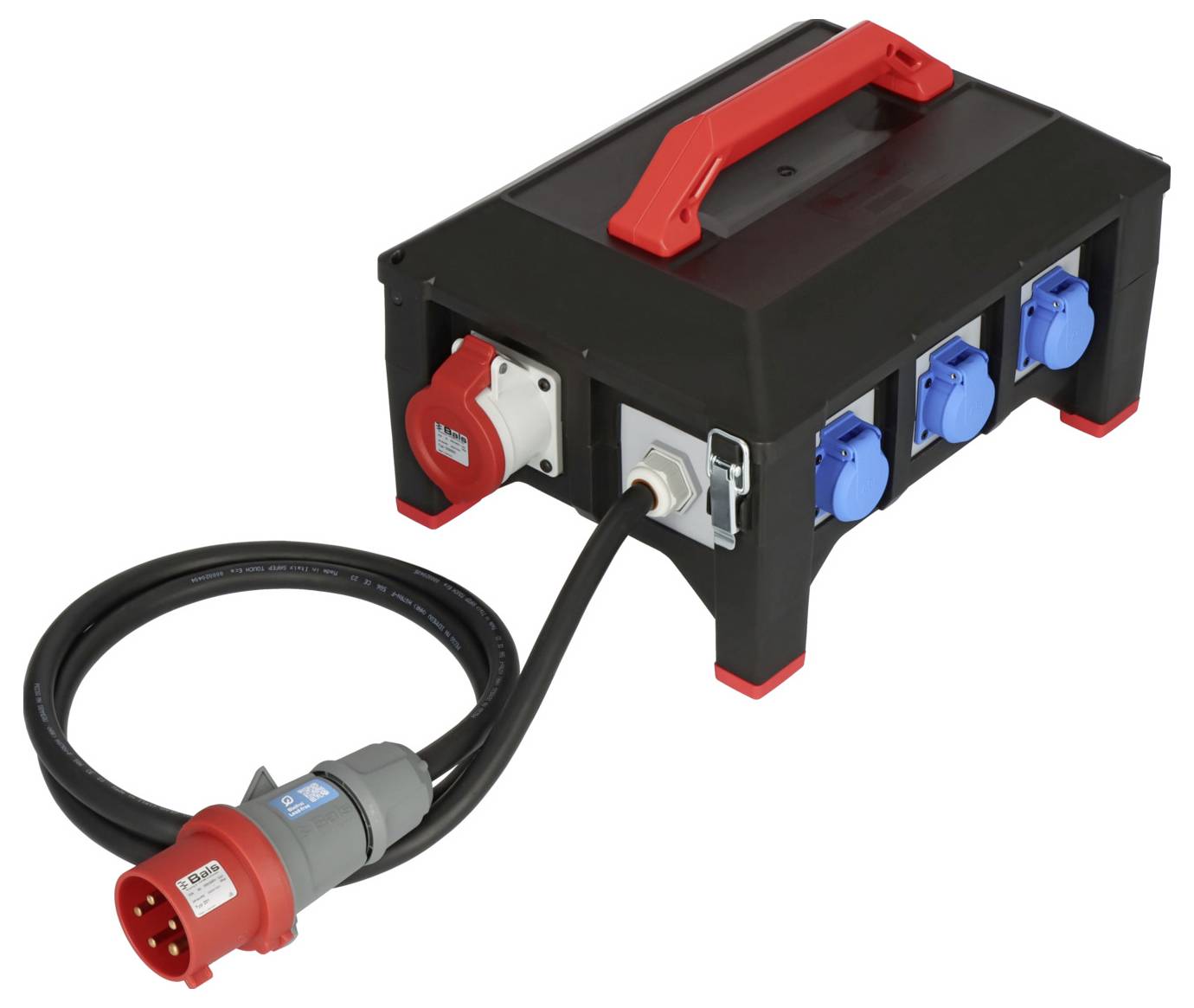

Brennenstuhl Répartiteur de chantier BSV 5-32 A FI Typ B 9150320068 400 V 32 A
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Points forts & détails
Répartiteur de courant en caoutchouc professionnel BSV 5-32A FI type B 2m H07RN-F 5G6,0 1xCEE32A+2x16A,6x230V
- Désignation du câble : H07RN-F 5G16,0
- Fiche mâle : CEE 400 V/63 A 5 pôles/broches
- Prises : 1xCEE 400V/32A 5 pôles/-broches (fusibles), 2xCEE 400V/16A 5 pôles/-broches (fusibles individuels), 6x contact de protection 230V (fusibles par paires)
Caractéristiques techniques
- Type de produit
Répartiteur de chantier
- Nombre de prises CEE
3
- Connecteur A
mâle CEE 32 A 5 pôles
- Connecteur B
prise CEE 16 A 5 pôles
mâle CEE 32 A 5 pôles
Prise de courant + contact de protection
- Nombre de prises à contact protégé
6
- Sorties
2 x CEE 16 A, 1 x CEE 32 A, 6 x prises de mise à la terre
- Tension d'entrée nominale
400 V
- Tension de sortie nominale
400 V
- Courant nominal d'entrée
32 A
IP44
- Longueur de câble
2 m
- Type de câble
H07RN-F 5G 6 mm²
- Niveau de protection
Disjoncteur 8
FI avec IFN 0,03 A (standard) 4 pôles
Commutateur LS
- Couleur
noir
rouge
- Poids
7.71 kg
- Dim.
(L x l x H) 530 x 310 x 300 mm
- Longueur
530 mm
- Largeur
310 mm
- Hauteur
300 mm
- Entrées (multiprise CEE)
Fiche CEE 32 A 5 pôles
- Sorties (multiprise CEE)
Prise CEE 16 A 5 pôles
Prise CEE 32 A 5 pôles
Prise à contact de protection
- Contenu
1 pc(s)
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3308304 Brennenstuhl Répartiteur de chantier BSV 5-32 A FI Typ B 9150320068 400 V 32 A
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3308304 Brennenstuhl Répartiteur de chantier BSV 5-32 A FI Typ B 9150320068 400 V 32 A
Conseils d'utilisation et de sécurité 3308304 Brennenstuhl Répartiteur de chantier BSV 5-32 A FI Typ B 9150320068 400 V 32 A
Description

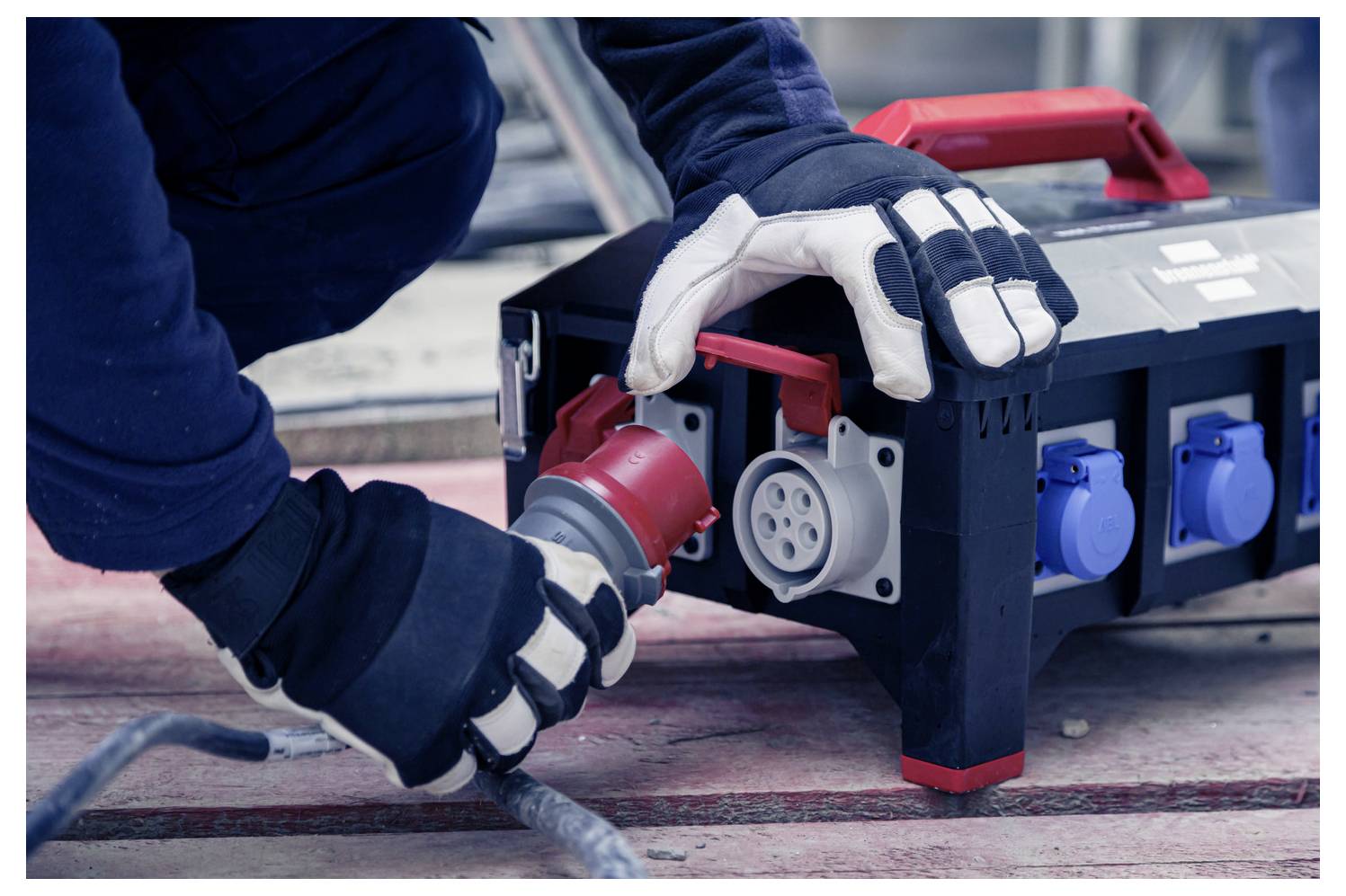

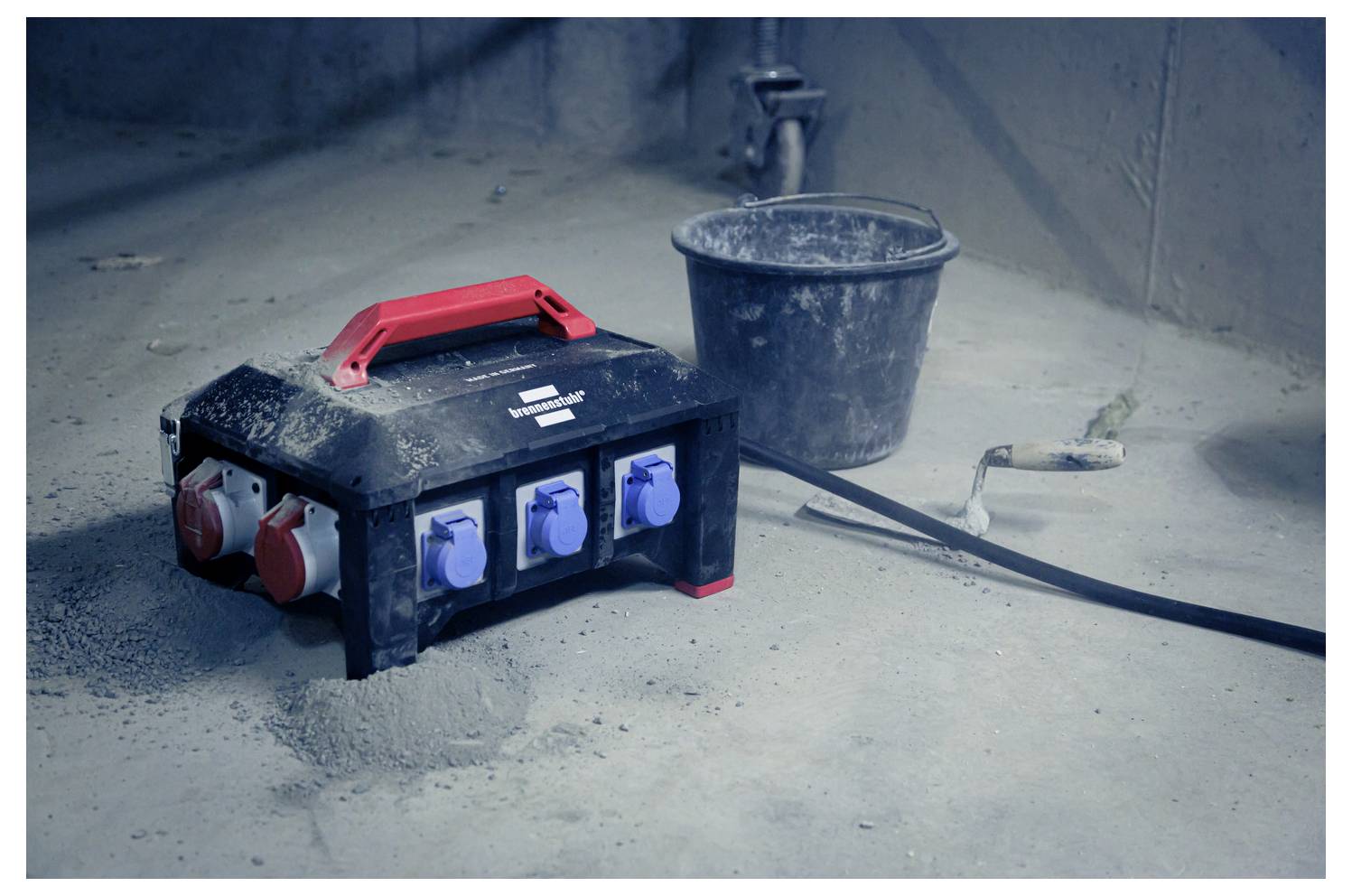

Le répartiteur de courant de construction en caoutchouc de Brennenstuhl avec câble RN de 2 m est idéal pour Ideal pour une alimentation sûre sur les chantiers de construction. La connexion de chaque prise de mise à la terre 230V à un commutateur LS garantit une sécurité de fonctionnement maximale.
Pour une utilisation sur chantier selon DGUV 203-006 (ancien BGI 608) et l'utilisation en plein air
Matériel de la catégorie 2 (K2 DGUV 203-005) : à utiliser pour un fonctionnement difficile avec des agents mécaniques, physiques et chimiques élevés
Ce texte a été traduit par une machine.
Pour une utilisation sur chantier selon DGUV 203-006 (ancien BGI 608) et l'utilisation en plein air
Matériel de la catégorie 2 (K2 DGUV 203-005) : à utiliser pour un fonctionnement difficile avec des agents mécaniques, physiques et chimiques élevés
Ce texte a été traduit par une machine.
Modèle
- Pour une utilisation sur chantier selon DGUV 203-006 (ancien BGI 608) et l'utilisation en plein air
- Matériel de la catégorie 2 (K2 DGUV 203-005) : à utiliser pour un fonctionnement difficile avec des agents mécaniques, physiques et chimiques élevés
- Puissance de raccordement de 11 à 22 kVA
- Fonctionnement de plusieurs consommateurs sur un point de connexion courant triphasé/courant de démarrage avec systèmes enfichables conformément à la norme IEC 60309
- Admissible pour les membres de BG Bau
- Désignation du câble : H07RN-F 5G6,0
- Indice de protection : IP44
- Courant de mesure (FI) : 40 A.
- Nombre de pôles (FI) : 4

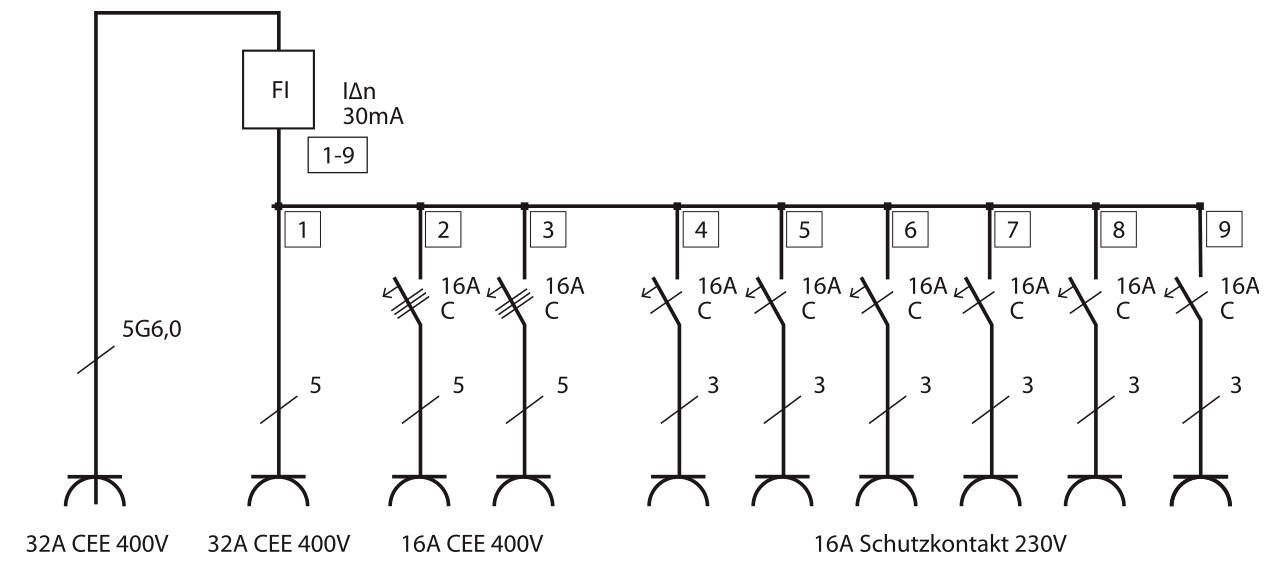

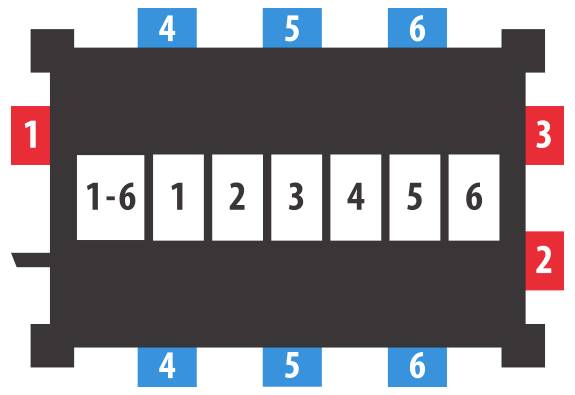

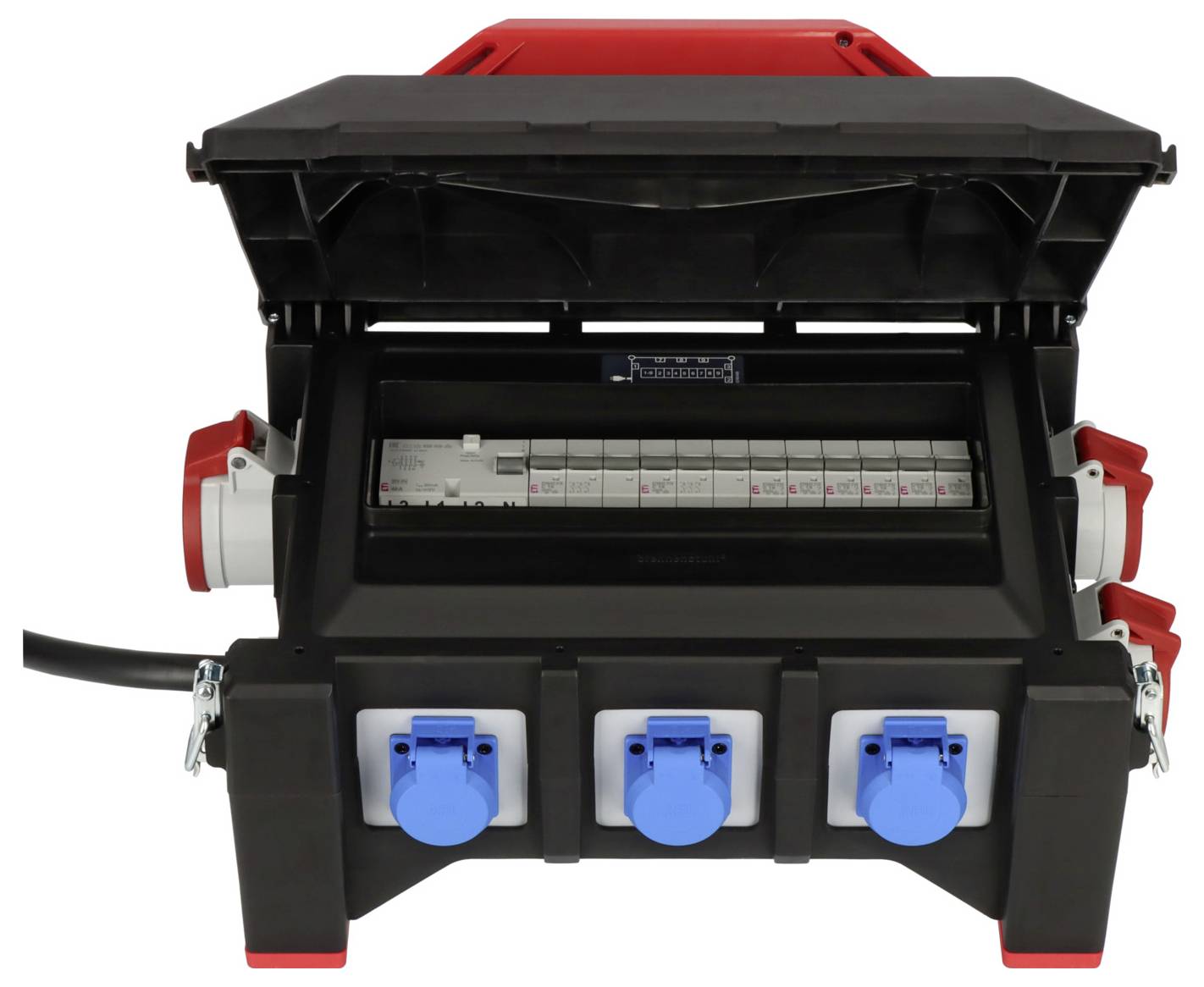

- Nombre de disjoncteurs : 6 (2 x LS 400V/16A 3 pôles/-broches; 6 x LS 230V/16A 1 pôle/-broches)
- Système enfichable mâle : CEE 32A 3P+N+PE (5p) 400 V.
- Prise CEE - 16 A : CEE 2x 16 A 3P+N+PE (5p) 400 V.
- Prise CEE - 32 A : CEE 1x 32 A 3P+N+PE (5p) 400 V.
- Prises de courant de protection : 6
Contenu de la livraison
- Répartiteur de courant de construction en caoutchouc professionnel BSV 5-32A FI type B

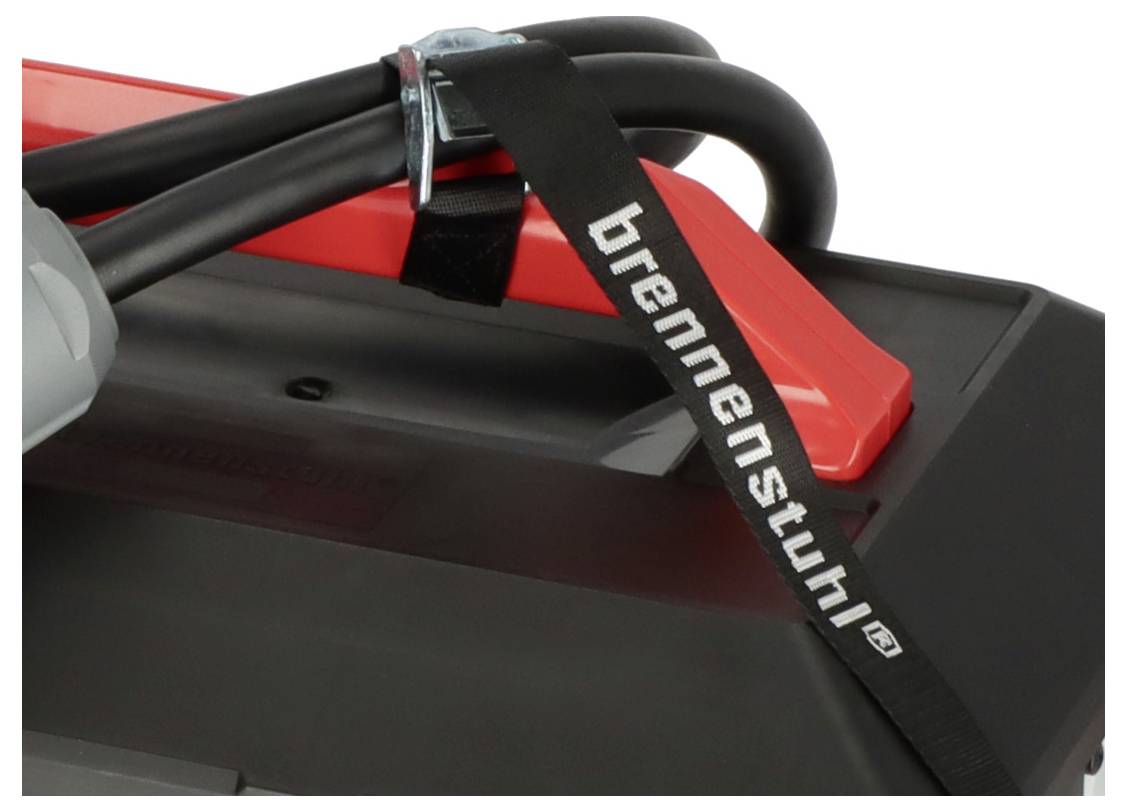

- Sangle fixe
- Mode d'emploi
