Name: Bornier à ressort WAGO 735-123/001-000 Nombre de pôles 2 orange 440 pc(s)
Brand: WAGO
SKU: 544275
Availability: BackOrder

Trois connecteurs électroniques orange de différentes tailles, chacun équipé de plusieurs entrées et contacts de branchement.

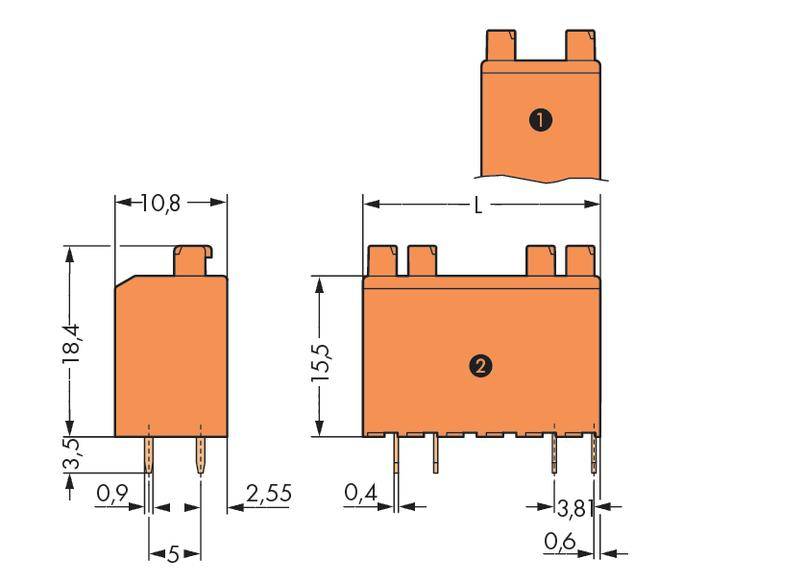

Composant électronique de forme rectangulaire avec plusieurs connexions. Dimensions : 18,4 mm de hauteur, 10,8 mm de largeur, 5 mm de longueur, distances détaillées marquées.

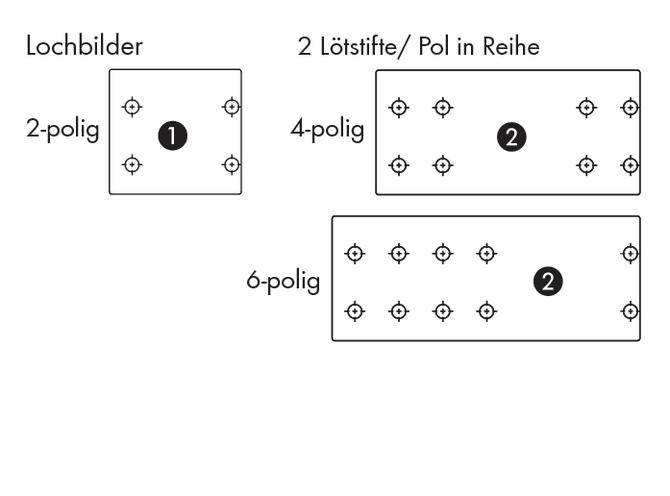

L'image 'Lochbilder' montre des schémas de perçage pour des configurations à 2 pôles, 4 pôles et 6 pôles avec des broches de soudure/pôles marquées en rangées.

1/3

Type de produit

Bornier à ressort

Dimension grille

3.81 mm

Nombre de pôles par rangée

Nombre de pôles

Connexion

borne à ressort

pour circuits imprimés

Fiche technique (PDF)

Livraison le lun. 30 novembre

Nombre (taille du paquet 440 pc(s))

Set(s)

Total (CHF 0.74 / pièce(s))

CHF 325.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Bloc de jonction à ressort

Nbr de rangées 1
Marchandise industrielle oui
Contenu 440 pc(s)

Caractéristiques techniques

Type: 735-123/001-000

Type de produit: Bornier à ressort

Spécificités: avec PUSH WIRE®

Dimension grille: 3.81 mm

Nbr de rangées: 1

Nombre de pôles par rangée: 2

Nombre de pôles: 2

Série: 735

Longueur dénudée (min.): 8 mm

Longueur dénudée (max.): 9 mm

Connexion: borne à ressort
pour circuits imprimés

Section min. de câble rigide: 0.50 mm²

Section de câble rigide (max.): 1.50 mm²

AWG min.: 20

Sens d'enfichage: à la verticale par rapport à la platine

AWG max.: 16

Matériau du contact: cuivre électrolytique, étamé

Couleur: orange

Protection du fil: oui

Référence fabricant: 735-123/001-000

Emballage industriel: oui

Contenu: 440 pc(s)

Tension nominale: 630 V

Largeur: 21.90 mm

Hauteur: 11.43 mm

Longueur: 10.80 mm

INOM: 10 A

Section: 0.5 - 1.5 mm²

Connexion: PUSH WIRE®

Documents & téléchargements

Fiche technique

Fiche technique 544275 Bornier à ressort WAGO 735-123/001-000 Nombre de pôles 2 orange 440 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 544275 Bornier à ressort WAGO 735-123/001-000 Nombre de pôles 2 orange 440 pc(s)

Description

2 broches à souder/pôle en série, 2 pôles avec poussoir, pas 3,81 mm, sans boîtier vide, forme de construction haute, avec ouverture de test pour broche de test Ø 1 mm, orange.

Description

2 broches à souder/pôle en série, 2 pôles avec poussoir, pas 3,81 mm, sans boîtier vide, forme de construction haute, avec ouverture de test pour broche de test Ø 1 mm, orange.
