Name: Boîtier femelle pour platines série 734 WAGO 734-478/037-000 Nbr total de pôles 18 Pas: 3.50 mm 25 pc(s)
Brand: WAGO
SKU: 544133
Availability: BackOrder

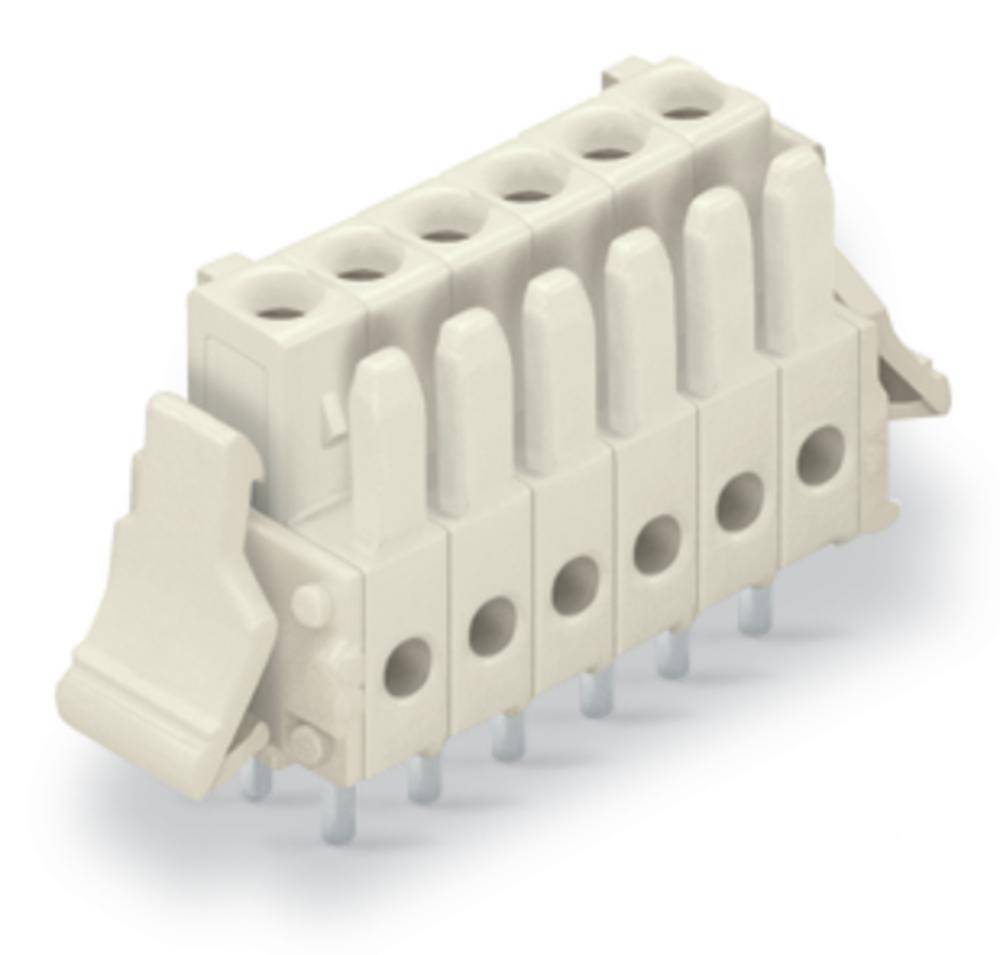

Un connecteur blanc à six pôles avec un mécanisme de verrouillage latéral. Adapté aux applications électroniques.

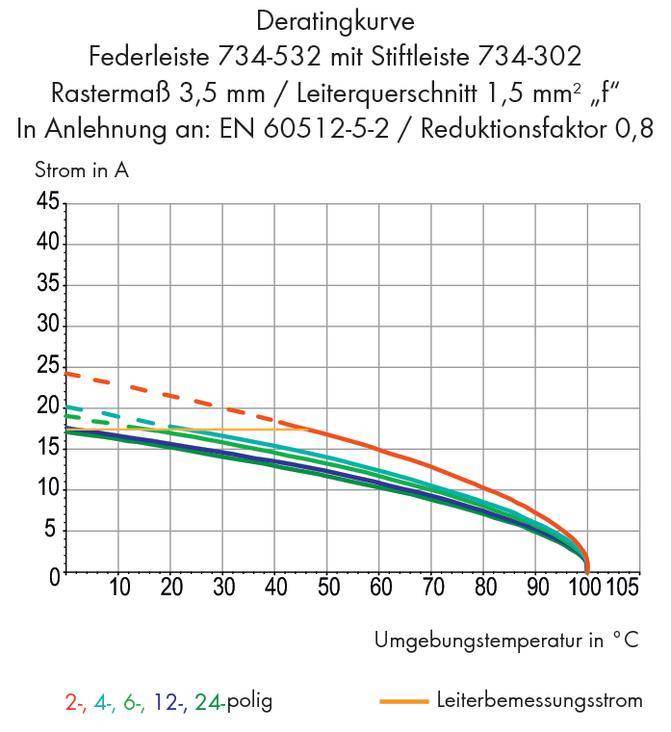

Courbe de déclassement des barrettes à ressort de 2, 4, 6, 12 et 24 pôles. Montre la réduction du courant en fonction de la température ambiante de -20°C à 110°C.

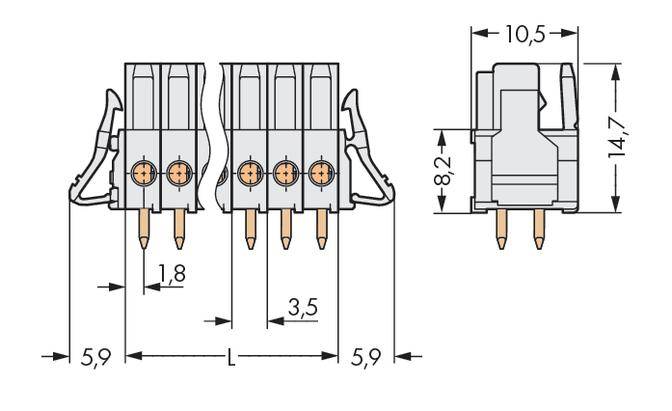

Dessin technique d'une fiche électronique avec dimensions : largeur 10,5 mm, hauteur 14,7 mm, vue détaillée avec écarts entre broches.

1/3

Type de produit

Boîtier femelle pour platines

Forme

embase femelle, verticale

Nbr de rangées

Série

série 734

Dimension grille

3.50 mm

Fiche technique (PDF)

Livraison le ven. 4 décembre

Nombre (taille du paquet 25 pc(s))

Set(s)

Total (CHF 9.76 / pièce(s))

CHF 243.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur femelle MCS MINI

Contenu: 25 pc(s)
Nbr de rangées: 1
Nbr total de pôles: 18

Caractéristiques techniques

FEDERL.-CC 3,5MM 18P.FS M.VERRIEGEL.

Type de produit: Boîtier femelle pour platines

Forme: embase femelle, verticale

Nbr de rangées: 1

Systèmes de connecteurs enfichables: Connecteur fil à carte

Série: série 734

Spécificités: avec levier de verrouillage latéral

Dimension grille: 3.50 mm

Nombre de pôles par rangée: 18

Nbr total de pôles: 18

Largeur: 74.80 mm

Courant nominal: 10 A

Courant nominal - arrondi: 10 A

Contenu: 25 pc(s)

Dim.: (L x l x H) 10.50 x 74.80 x 18.50 mm

Connexion: pour circuits imprimés

Matériau boîtier: PA 66

Référence fabricant: 734-478/037-000

Couleur: gris clair

Emballage industriel: oui

Matériau du contact: alliage de cuivre

Surface de contact coté circuit imprimé: étamé

Surface de contact coté enfichable: étamé

Tension nominale: 160 V

Hauteur: 18.50 mm

Longueur: 10.50 mm

Sens d'enfichage: à la verticale par rapport à la platine

Type: 734-478/037-000

INOM: 10 A

Pôle(s): 18

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Breite

Polzahl Gesamt

WAGO Buchsengehäuse-Platine 734 Polzahl Gesamt 18 Rastermaß: 3.50 mm 734-478/037-000 25 St.

Code produit :544133

Livraison le ven. 4 décembre

Conrad Electronic

Ce produit

74.80 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 243.95^*

WAGO Buchsengehäuse-Platine 734 Polzahl Gesamt 10 Rastermaß: 3.50 mm 734-470 50 St.

Code produit :544121

Livraison le ven. 4 décembre

Conrad Electronic

36.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 263.95^*

WAGO Buchsengehäuse-Platine 734 Polzahl Gesamt 10 Rastermaß: 3.50 mm 734-470/037-000 50 St.

Code produit :544122

Livraison le ven. 4 décembre

Conrad Electronic

46.80 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 281.95^*

WAGO Buchsengehäuse-Platine 734 Polzahl Gesamt 12 Rastermaß: 3.50 mm 734-472 50 St.

Code produit :544123

Livraison le ven. 4 décembre

Conrad Electronic

43.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 317.95^*

WAGO Buchsengehäuse-Platine 734 Polzahl Gesamt 12 Rastermaß: 3.50 mm 734-472/037-000 50 St.

Code produit :544125

Livraison le ven. 4 décembre

Conrad Electronic

53.80 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 331.95^*

WAGO Buchsengehäuse-Platine 734 Polzahl Gesamt 13 Rastermaß: 3.50 mm 734-473 50 St.

Code produit :544126

Livraison le ven. 4 décembre

Conrad Electronic

47.00 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 339.95^*

WAGO Buchsengehäuse-Platine 734 Polzahl Gesamt 14 Rastermaß: 3.50 mm 734-474 50 St.

Code produit :544127

Livraison le ven. 4 décembre

Conrad Electronic

50.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 361.95^*

WAGO Buchsengehäuse-Platine 734 Polzahl Gesamt 14 Rastermaß: 3.50 mm 734-474/037-000 25 St.

Code produit :544129

Livraison le ven. 4 décembre

Conrad Electronic

60.80 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 189.95^*

WAGO Buchsengehäuse-Platine 734 Polzahl Gesamt 16 Rastermaß: 3.50 mm 734-476 25 St.

Code produit :544130

Livraison le ven. 4 décembre

Conrad Electronic

57.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 207.95^*

WAGO Buchsengehäuse-Platine 734 Polzahl Gesamt 16 Rastermaß: 3.50 mm 734-476/037-000 25 St.

Code produit :544131

Livraison le ven. 4 décembre

Conrad Electronic

67.80 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 215.95^*

Documents & téléchargements

Fiche technique

Fiche technique 544133 Boîtier femelle pour platines série 734 WAGO 734-478/037-000 Nbr total de pôles 18 Pas: 3.50 mm 25 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 544133 Boîtier femelle pour platines série 734 WAGO 734-478/037-000 Nbr total de pôles 18 Pas: 3.50 mm 25 pc(s)

Description

Avec cliquets de verrouillage, 18 pôles, pas 3,5 mm, protégé contre l'inversion, avec broches à souder droites, broche à souder 0,9 mm x 0,9 mm, possibilité de codage, avec 2 crochets d'arrêt, gris clair.
