Name: Boîtier femelle pour platines série 722 WAGO 722-839/039-000 Nbr total de pôles 9 Pas: 7.50 mm 25 pc(s)
Brand: WAGO
SKU: 540967
Availability: BackOrder

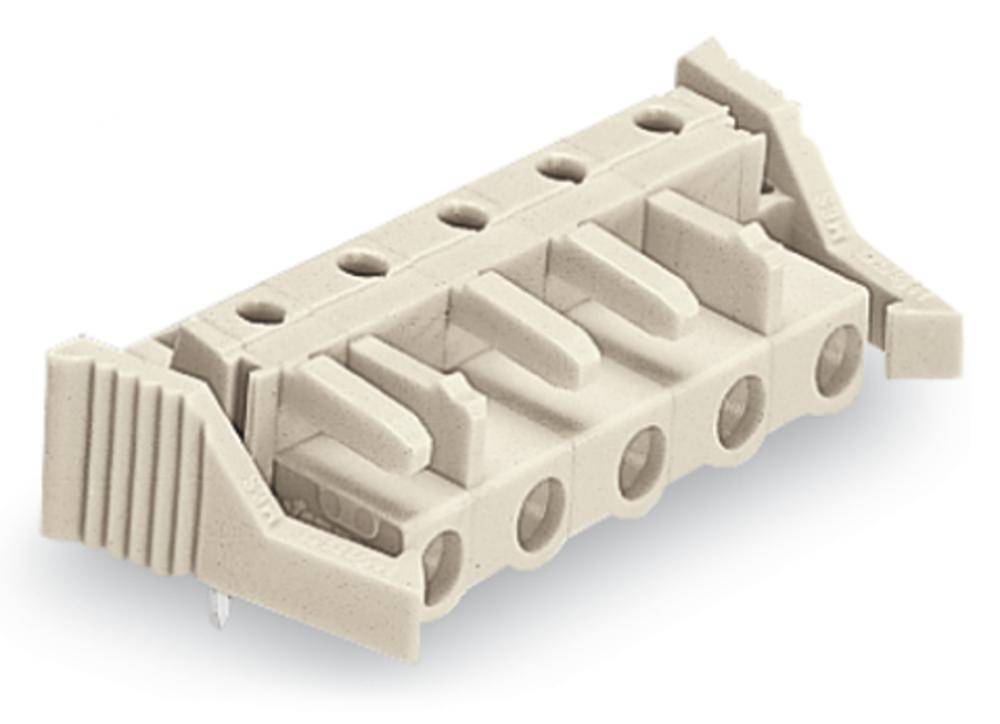

Un boîtier gris rectangulaire en plastique avec cinq trous sur le dessus et des crochets sur les côtés. Probablement un boîtier de connexion électrique.

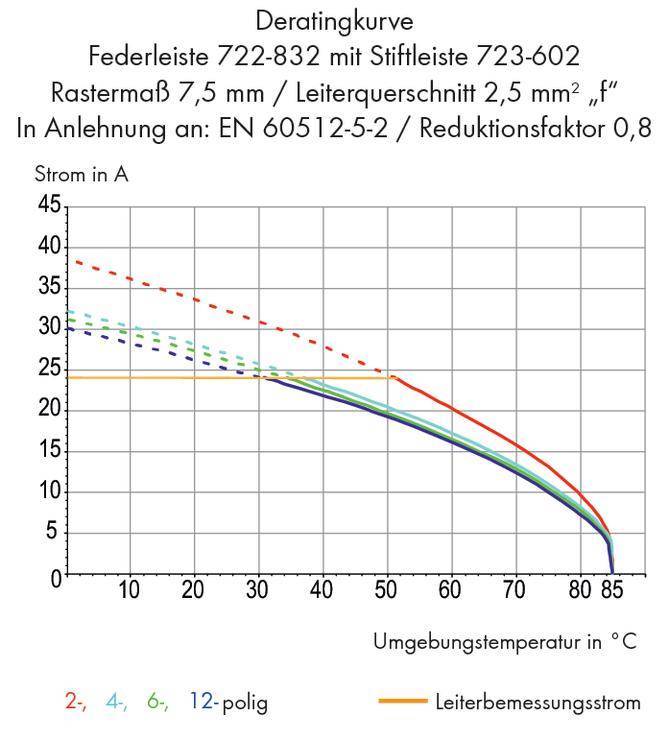

Diagramme de la courbe de déclassement : Représente le courant admissible en ampères en fonction de la température ambiante en degrés Celsius.

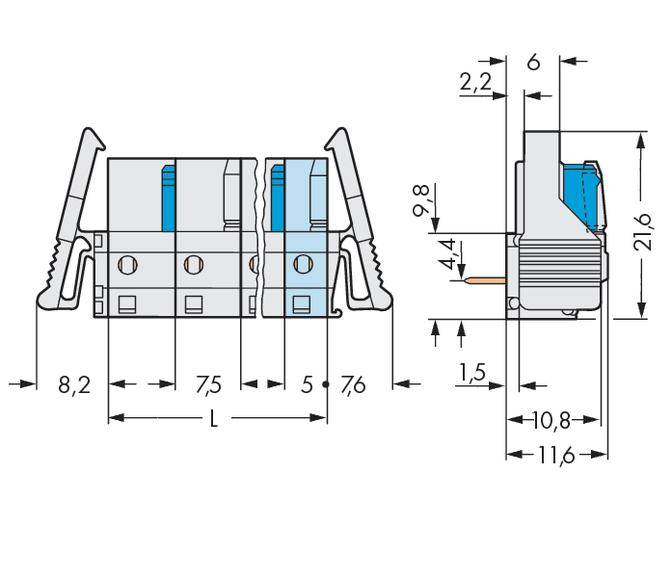

Dessin technique d'un connecteur électrique avec dimensions. Présente les vues de face et de côté, avec des indications précises des dimensions.

1/3

Type de produit

Boîtier femelle pour platines

Forme

embase femelle horizontale

Nbr de rangées

Série

série 722

Dimension grille

7.50 mm

Fiche technique (PDF)

Livraison le lun. 30 novembre

Nombre (taille du paquet 25 pc(s))

Set(s)

Total (CHF 5.52 / pièce(s))

CHF 137.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur femelle MCS MIDI

Contenu: 25 pc(s)
Nbr de rangées: 1
Nbr total de pôles: 9

Caractéristiques techniques

FEDERL.LÖTST.7,5MM 9-P.ABGEW.FS M.VK

Type de produit: Boîtier femelle pour platines

Forme: embase femelle horizontale

Nbr de rangées: 1

Systèmes de connecteurs enfichables: Connecteur fil à carte

Série: série 722

Spécificités: avec levier de verrouillage latéral

Dimension grille: 7.50 mm

Nombre de pôles par rangée: 9

Nbr total de pôles: 9

Largeur: 80.80 mm

Courant nominal: 15 A

Courant nominal - arrondi: 15 A

Contenu: 25 pc(s)

Dim.: (L x l x H) 16.60 x 80.80 x 18.25 mm

Connexion: pour circuits imprimés

Matériau boîtier: PA 66

Référence fabricant: 722-839/039-000

Couleur: gris clair

Emballage industriel: oui

Matériau du contact: alliage de cuivre

Surface de contact coté circuit imprimé: étamé

Surface de contact coté enfichable: étamé

Tension nominale: 630 V

Hauteur: 18.25 mm

Longueur: 16.60 mm

Sens d'enfichage: à l'horizontale par rapport à la platine

Type: 722-839/039-000

Pôle(s): 9

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Breite

Polzahl Gesamt

WAGO Buchsengehäuse-Platine 722 Polzahl Gesamt 10 Rastermaß: 7.50 mm 722-840 25 St.

Code produit :541045

Livraison le lun. 30 novembre

Conrad Electronic

74.00 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 141.95^*

WAGO Buchsengehäuse-Platine 722 Polzahl Gesamt 10 Rastermaß: 7.50 mm 722-840/039-000 25 St.

Code produit :541046

Livraison le lun. 30 novembre

Conrad Electronic

88.30 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 149.95^*

WAGO Buchsengehäuse-Platine 722 Polzahl Gesamt 11 Rastermaß: 7.50 mm 722-841/039-000 10 St.

Code produit :541047

Livraison le lun. 30 novembre

Conrad Electronic

95.80 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 69.95^*

WAGO Buchsengehäuse-Platine 722 Polzahl Gesamt 12 Rastermaß: 7.50 mm 722-842 25 St.

Code produit :541108

Livraison le lun. 30 novembre

Conrad Electronic

89.00 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 167.95^*

WAGO Buchsengehäuse-Platine 722 Polzahl Gesamt 12 Rastermaß: 7.50 mm 722-842/031-000 10 St.

Code produit :541122

Livraison le lun. 30 novembre

Conrad Electronic

102.30 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 73.95^*

WAGO Buchsengehäuse-Platine 722 Polzahl Gesamt 12 Rastermaß: 7.50 mm 722-842/039-000 10 St.

Code produit :541253

Livraison le lun. 30 novembre

Conrad Electronic

103.30 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 73.95^*

WAGO Buchsengehäuse-Platine 722 Polzahl Gesamt 2 Rastermaß: 7.50 mm 722-832 100 St.

Code produit :539971

Livraison le lun. 30 novembre

Conrad Electronic

18.25 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 137.95^*

WAGO Buchsengehäuse-Platine 722 Polzahl Gesamt 2 Rastermaß: 7.50 mm 722-832/039-000 50 St.

Code produit :539972

Livraison le lun. 30 novembre

Conrad Electronic

28.30 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 93.95^*

WAGO Buchsengehäuse-Platine 722 Polzahl Gesamt 3 Rastermaß: 7.50 mm 722-833 100 St.

Code produit :539973

Livraison le lun. 30 novembre

Conrad Electronic

21.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 189.95^*

WAGO Buchsengehäuse-Platine 722 Polzahl Gesamt 3 Rastermaß: 7.50 mm 722-833/031-000 50 St.

Code produit :539974

Livraison le lun. 30 novembre

Conrad Electronic

34.80 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 115.95^*

Documents & téléchargements

Fiche technique

Fiche technique 540967 Boîtier femelle pour platines série 722 WAGO 722-839/039-000 Nbr total de pôles 9 Pas: 7.50 mm 25 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 540967 Boîtier femelle pour platines série 722 WAGO 722-839/039-000 Nbr total de pôles 9 Pas: 7.50 mm 25 pc(s)

Description

Avec cliquets de verrouillage, 9 pôles, pas : 7,5 mm, protégé contre les erreurs d'enfichage, broches à souder coudées, broche à souder 0,6 x 1 mm, avec possibilité de codage, avec 2 cliquets d'arrêt, gris clair.
