Name: Boîtier femelle pour câble série 732 WAGO 732-111/026-000 Nbr total de pôles 11 Pas: 7.50 mm 25 pc(s)
Brand: WAGO
SKU: 543122
Availability: BackOrder

Un bloc de connexion à bornes gris à 5 pôles avec ouvertures latérales, utilisé pour les connexions électriques dans des applications industrielles.

Dessin technique d'un profilé d'étanchéité avec dimensions en millimètres. Présente une coupe transversale et des vues avec des cotes détaillées.

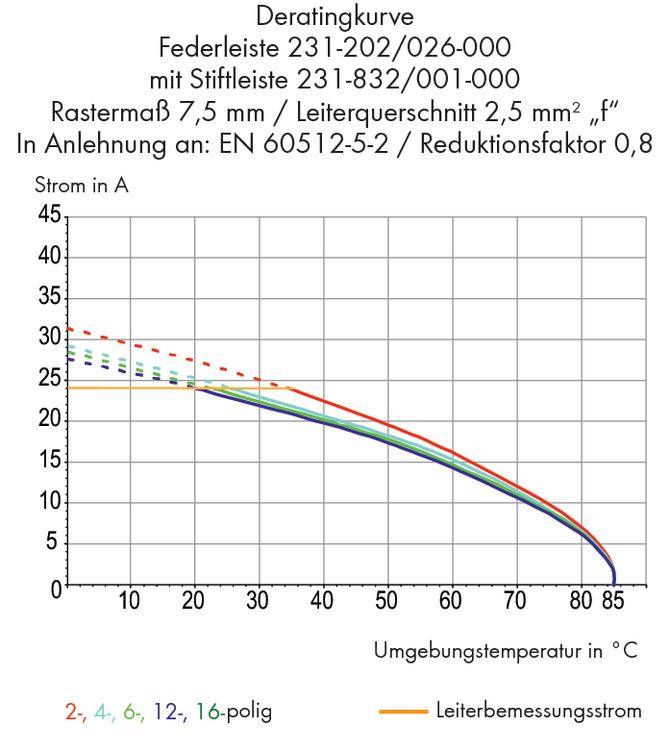

Diagramme de la courbe de déclassement : Représente le courant (en A) en fonction de la température ambiante (en °C). Comprend différentes courbes pour des systèmes actuels de 2, 4, 6, 12 et 16 pôles.

1/3

Type de produit

Boîtier femelle pour câble

Forme

femelle, coudé

Nbr de rangées

Série

série 732

Dimension grille

7.50 mm

Fiche technique (PDF)

Livraison le mar. 24 novembre

Nombre (taille du paquet 25 pc(s))

Set(s)

Total (CHF 8.64 / pièce(s))

CHF 215.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur femelle MCS MIDI

Contenu: 25 pc(s)
Nbr de rangées: 1
Nbr total de pôles: 11

Caractéristiques techniques

GREY PLUG-RT ANGLE EXT LATCH 7.5MM

Type de produit: Boîtier femelle pour câble

Forme: femelle, coudé

Nbr de rangées: 1

Systèmes de connecteurs enfichables: Connecteur fil à carte

Série: série 732

Dimension grille: 7.50 mm

Nombre de pôles par rangée: 11

Nbr total de pôles: 11

Largeur: 82.40 mm

Courant nominal: 16 A

Courant nominal - arrondi: 16 A

Contenu: 25 pc(s)

AWG max.: 12

AWG min.: 28

Longueur dénudée (max.): 9.00 mm

Dim.: (L x l x H) 22.75 x 82.40 x 23.90 mm

Connexion: borne à ressort

Matériau boîtier: PA 66

Référence fabricant: 732-111/026-000

Couleur: gris

Emballage industriel: oui

Matériau du contact: alliage de cuivre

Surface de contact coté enfichable: étamé

Tension nominale: 630 V

Hauteur: 23.90 mm

Longueur: 22.75 mm

Section max.: 2.5 mm²

Section (min.): 0.08 mm²

Type: 732-111/026-000

INOM: 14 A

Pôle(s): 11

Connexion: CAGE CLAMP®

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Nennstrom - gerundet

Breite

Polzahl Gesamt

WAGO Buchsengehäuse-Kabel 732 Polzahl Gesamt 11 Rastermaß: 7.50 mm 732-111/026-000 25 St.

Code produit :543122

Livraison le mar. 24 novembre

Conrad Electronic

Ce produit

16 A

82.40 mm

7.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 215.95^*

WAGO Buchsengehäuse-Kabel 732 Polzahl Gesamt 10 Rastermaß: 7.50 mm 732-110/026-000 25 St.

Code produit :543117

Livraison le mar. 24 novembre

Conrad Electronic

16 A

74.90 mm

7.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 199.95^*

WAGO Buchsengehäuse-Kabel 732 Polzahl Gesamt 10 Rastermaß: 7.62 mm 732-130/026-000 25 St.

Code produit :543141

Livraison le mar. 24 novembre

Conrad Electronic

16 A

76.06 mm

7.62 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 199.95^*

WAGO Buchsengehäuse-Kabel 732 Polzahl Gesamt 11 Rastermaß: 7.62 mm 732-131/026-000 25 St.

Code produit :543142

Livraison le mar. 24 novembre

Conrad Electronic

16 A

83.68 mm

7.62 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 215.95^*

WAGO Buchsengehäuse-Kabel 732 Polzahl Gesamt 12 Rastermaß: 7.50 mm 732-112/026-000 25 St.

Code produit :543123

Livraison le mar. 24 novembre

Conrad Electronic

16 A

89.90 mm

7.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 237.95^*

WAGO Buchsengehäuse-Kabel 732 Polzahl Gesamt 12 Rastermaß: 7.62 mm 732-132/026-000 25 St.

Code produit :543143

Livraison le mar. 24 novembre

Conrad Electronic

16 A

91.30 mm

7.62 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 237.95^*

WAGO Buchsengehäuse-Kabel 732 Polzahl Gesamt 16 Rastermaß: 7.50 mm 732-116/026-000 10 St.

Code produit :543124

Livraison le mar. 24 novembre

Conrad Electronic

16 A

119.90 mm

7.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 133.95^*

WAGO Buchsengehäuse-Kabel 732 Polzahl Gesamt 2 Rastermaß: 7.50 mm 732-102/026-000 100 St.

Code produit :543107

Livraison le mar. 24 novembre

Conrad Electronic

15 A

23.90 mm

7.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 181.95^*

WAGO Buchsengehäuse-Kabel 732 Polzahl Gesamt 2 Rastermaß: 7.62 mm 732-122/026-000 100 St.

Code produit :543126

Livraison le mar. 24 novembre

Conrad Electronic

16 A

23.90 mm

7.62 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 181.95^*

WAGO Buchsengehäuse-Kabel 732 Polzahl Gesamt 3 Rastermaß: 7.50 mm 732-103/026-000 100 St.

Code produit :543109

Livraison le mar. 24 novembre

Conrad Electronic

16 A

23.90 mm

7.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 251.95^*

Documents & téléchargements

Fiche technique

Fiche technique 543122 Boîtier femelle pour câble série 732 WAGO 732-111/026-000 Nbr total de pôles 11 Pas: 7.50 mm 25 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 543122 Boîtier femelle pour câble série 732 WAGO 732-111/026-000 Nbr total de pôles 11 Pas: 7.50 mm 25 pc(s)

Description

11 pôles, pas 7,5 mm / 0.295 in, avec possibilité de codage, sortie des conducteurs du côté ondulé du connecteur mâle, avec 2 pieds de fixation, gris.

Description

11 pôles, pas 7,5 mm / 0.295 in, avec possibilité de codage, sortie des conducteurs du côté ondulé du connecteur mâle, avec 2 pieds de fixation, gris.
