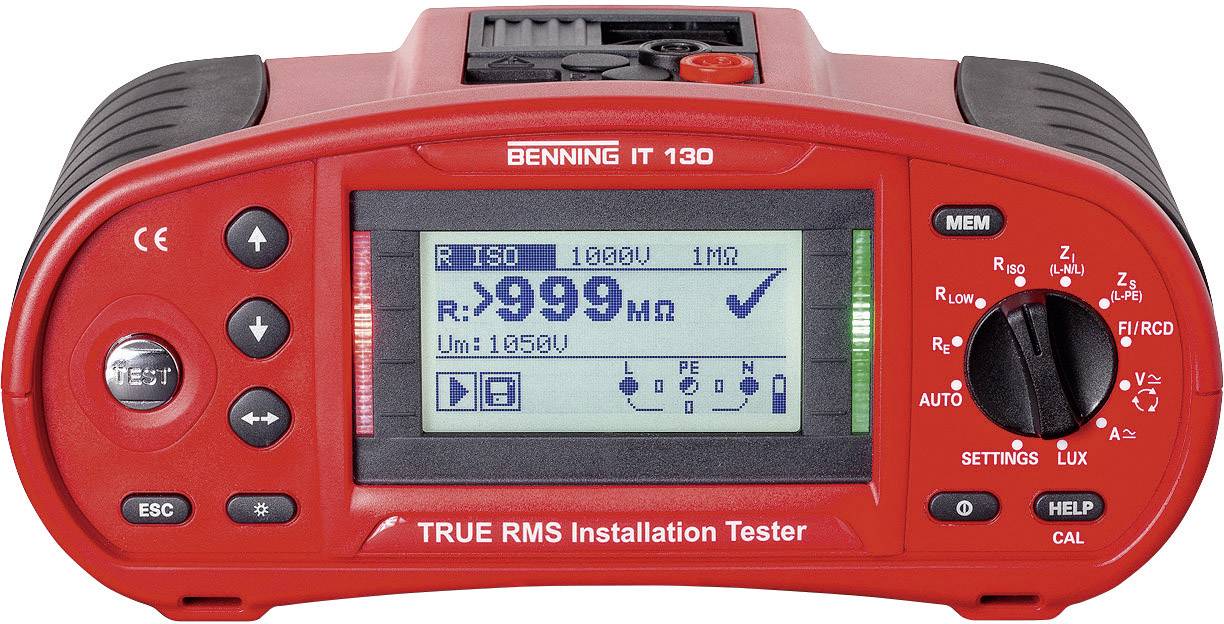

Benning IT 130 + CFlex 1 Testeur d'installation étalonné (ISO)
EAN :
Code produit :
Points forts & détails
Testeur d'installation TRMS Benning IT 130 + convertisseur AC CFlex 1
- Résistance basse impédance, continuité, résistance d'isolement, impédance de ligne, impédance de boucle
- Test de disjoncteurs FI/RCD standard et retardés (S), type AC, A, F, B, B+
- Tension TRUE RMS, fréquence, champ tournant, courant de fuite dans le réseau informatique
- Mémoire des valeurs mesurées sur 4 niveaux (objet, bloc, sauvegarde, point de mesure) pour 1800 mesures
- Upload des structures d'installation et téléchargement des valeurs mesurées
- Interfaces bidirectionnelles (USB/RS 232)
- Avec adaptateur de pince ampèremétrique AC CFlex 1
Caractéristiques techniques
- Plage de mesure impédance basse : 0,01 Ohm - 2 kOhms
- Courant d'essai : 200 mA
- Plage de mesure de résistance d'isolement : 10 kOhm - 1 GOhm
- Tension de test : 50/100/250/500/1000 V
- Plage de mesure impédance de ligne (L-N/L), mesure d'impédance de boucle (L-PE) : 0,01 Ohm - 10 kOhms
- Plage de mesure de courant de court-circuit : 0,01 A - 200 kA
- Test de disjoncteurs FI/RCD type AC/A/F, B/B+ : temps de déclenchement, courant de déclenchement (rampe), tension de contact, test automatique
- Plage de mesure de tension : 1 - 550 V AC TRMS/DC
- Plage de mesure de fréquence : 0 - 500 Hz
- Mémoire des valeurs mesurées : 1800 résultats.
- Plage de mesure de courant alternatif AC : 0.3 - 3000 A
- Rapport de convertisseur : 100 mV/A, 10 mV/A, 1 mV/A
- Plage d'ouverture pour pince ampèremétrique 160 mm
- Type de produit
Testeur d'installation
ISO
- Catégorie de mesure
CAT III 600 V
- Interfaces
USB
RS232
- Dim.
(L x l x H) 280 x 260 x 190 mm
- Poids
1300 g
- Gamme de mesure (VDE)
résistance d'isolation
Impédance de ligne
Impédance de boucle
Tension
Courant
Résistance
Fréquence
- Norme DIN
DIN VDE 0100
- Type d'affichage
LCD graphique
- Largeur
260 mm
- Hauteur
190 mm
- Longueur
280 mm
- Procédure de test
automatique
- Alimentation électrique
alimentation par accu
- Mémoire (emplacements)
1800
- Mémoire
oui
- Type
IT 130 + CFlex 1
- Spécificités
test RCD/FI
Documents & téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1601413 Benning IT 130 + CFlex 1 Testeur d'installation étalonné (ISO)
Conseils d'utilisation et de sécurité 1601413 Benning IT 130 + CFlex 1 Testeur d'installation étalonné (ISO)
Conseils d'utilisation et de sécurité 1601413 Benning IT 130 + CFlex 1 Testeur d'installation étalonné (ISO)
Information
Information 1601413 Benning IT 130 + CFlex 1 Testeur d'installation étalonné (ISO)
Information 1601413 Benning IT 130 + CFlex 1 Testeur d'installation étalonné (ISO)
Description
IT 130
Des tests de sécurité des équipements électriques après l'installation, la modification ou comme test de répétition périodique selon VDE 0100/ 0105 et IEC 60364 peuvent être effectués facilement et rationnellement avec le BENNING IT 130. En outre, les disjoncteurs FI/ RCD, standard et retardés (S) des types AC, A, F, B, B+ avec test automatique, tension de contact, temps de déclenchement et courant de déclenchement (test de rampe) sont testés.
CFlex 1
Adaptateur de mesure de courant avec pince ampèremétrique flexible avec sortie analogique Utilisation universelle pour les appareils de mesure classiques et Scopemeter via fiche de sécurité 4 mm.
Modèle
- IT 130
- Pour le test des installations électriques conformément aux normes DIN VDE 0100-600 et DIN VDE 0105-100, y compris le test des disjoncteurs FI/RCD type B/B+
- Equipement : écran graphique éclairé avec fonction d'aide, diagramme de branchement
- Fonctions de mesure directement sélectionnables via un commutateur rotatif
- Champ magnétique
- Courant de fuite dans le réseau informatique
- Résultat des mesures avec symboles
- Mémoire des valeurs mesurées sur 4 niveaux (objet, bloc, sauvegarde, point de mesure)
- Horloge temps réel intégrée
- Upload des structures d'installation et téléchargement des valeurs mesurées
- Interface USB-/RS 232 bi-directionnelle
- LED verte/rouge pour une indication bon/mauvais sur le testeur/la pointe d'essai de type Commander
- Pointe d'essai de type Commander avec touche TEST/ MEMOIRE, éclairage LED du point de mesure
- Logiciel pour un téléchargement facile des valeurs mesurées (rapport de test/ protocole de test ZVEH), création et transfert (Upload) des structures d'installation vers BENNING IT 130
- Contrôleur de tension en ligne
- En option : mesure de l'intensité lumineuse, de la terre et du courant
- Données techniques : affichage : écran graphique LCD
- Plage de mesure impédance basse : 0,01 Ohm - 2 kOhms
- Courant d'essai : 200 mA
- Plage de mesure de résistance d'isolement : 10 kOhm - 1 GOhm
- Tension de test : 50/100/250/500/1000 V
- Plage de mesure impédance de ligne (L-N/L), mesure d'impédance de boucle (L-PE) : 0,01 Ohm - 10 kOhms
- Plage de mesure de courant de court-circuit : 0,01 A - 200 kA
- Test de disjoncteurs FI/RCD type AC/A/F, B/B+ : temps de déclenchement, courant de déclenchement (rampe), tension de contact, test automatique
- Plage de mesure de tension : 1 - 550 V AC TRMS/DC
- Plage de mesure de fréquence : 0 - 500 Hz
- Mémoire des valeurs mesurées : 1800 résultats.
- Alimentation : 6 accus NiMH (AA)
- CFlex 1
- 3 plages de mesure : 30 A/ 300 A/ 3000 A
- Diamètre/longueur de boucle de mesure : 16 cm/ 46 cm
- Câble de connexion boucle de mesure - convertisseur de courant : 1,8 m
- Grande flexibilité pour les points de mesure étroits, grands diamètres de conducteurs et pour encercler plusieurs conducteurs
- Mécanisme de fermeture simple, utilisable avec des gants
- LED verte pour prêt à l'emploi, LED rouge pour sous-tension des piles.
Contenu de la livraison
- Testeur d'installation IT 130
- Housse
- Logiciel PC
- Câble USB/RS 232
- Pointe de touche Commander commutable
- Câble d'essai avec fiche à contact de protection
- Câble d'essai universel
- 3 pointes de touche / pinces crocodiles
- Chargeur avec accus
- Mode d’emploi
- Adaptateur pour pince ampèremétrique CFlex 1
- Étui de protection
- Piles
