Benning BENNING ST 760+ Testeur d'appareil Norme VDE 0701-0702, 0751, 0544
EAN :
N° réf. fabricant :
Code produit :
Caractéristiques techniques
- Type de produit
Testeur d'appareil
d'usine (sans certificat)
- Catégorie de mesure
CAT II 300 V
- Interfaces
USB
Bluetooth®
LAN
Wi-Fi (802.11b/g)
Interface pour cartes SD
mini-USB
- Dim.
(L x l x H) 405 x 330 x 165 mm
IP67
- Gamme de mesure (VDE)
Résistance du conducteur de protection
résistance d'isolation
Courant de fuite de remplacement
Courant du conducteur de protection
Courant de contact
Tension
Courant
Puissance
Puissance apparente
- Norme DIN
DIN EN 62638
DIN EN 62353
- Type d'affichage
numérique (LCD)
- Largeur
330 mm
- Hauteur
165 mm
- Longueur
405 mm
- Procédure de test
automatique
manuelle
- Alimentation électrique
alimentation réseau
- Mémoire
oui
- Type
BENNING ST 760+
- Norme VDE
0701-0702
0751
0544
- Spécificités
avec écran tactile couleur
avec mallette
- UKCA
oui
Documents & téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2436090 Benning BENNING ST 760+ Testeur d'appareil Norme VDE 0701-0702, 0751, 0544
Description
Test de sécurité technique des appareils électriques conformément à DIN VDE 0701/702, BGV A3, BetrSichV et des appareils médicaux selon DIN VDE 0751-1 type B, BF, CF. Un testeur universel pour tous les tests.
Modèle
- Test des PRCD mobiles et du type AC/A/F/B/B+
- Test d'appareils triphasés via adaptateur de mesure optionnel
- Autres adaptateurs de mesure disponibles en option
- Écran tactile couleur 7 pouces brillant (interface utilisateur 35 % plus grande) avec des fonctions de menu innovantes pour un test simple et rationnel
- Fonctions de menu intelligent : modèles d'appareils personnalisables (24 modèles par norme de test) pour une installation de test rapide via une simple pression sur un bouton, fonction auto-ID pour une incrémentation automatique du n° d'identification (ID) lors de l'installation de nouveaux testeurs, données d'appareils pouvant être affichées individuellement via les sliders ON/OFF pour une manipulation et une utilisation optimisées
- Menu avec favoris pour l'accès direct dans les sous-menus fréquemment utilisés
- Clavier tactile (QWERTZ), les champs graphiques décrivent les fonctions prédéfinies
- Processus de test automatique et manuel avec affichage bon/mauvais
- Base de données de test complète avec historique de contrôle mémorisable sur carte SD
- Interface Wi-Fi, Bluetooth, 4 x USB type A, 1 x mini-USB, 1 x RJ 45, 1 x slot pour carte SD
- Mise à jour progicielle gratuite
- Interface utilisateur fonctionnant sur batterie, par exemple en cas de coupure de la tension secteur, transport d'un lieu de test à un autre, accès à la carte SD possible
- Testeur d'appareils pour tester les appareils ou installations électriques conformes à la norme DIN VDE 0701-702, DGUV note 3, BetrSichV, les appareils de soudage conformes à la norme VDE 0544-4, DIN EN 60974-4 et les appareils électriques à usage médical conformes à la norme DIN VDE 0751-1, DIN EN 62353 type B, BF, CF, lits d'hôpitaux
- Affichage graphique
- Affichage de la valeur limite : oui
- Mesures : plage de mesure de la résistance d'isolation 0,1 MOhm - 100 MOhm (tension d'essai nominale 100 V - 1000 V, réglable)
- Plage de mesure de résistance du conducteur de protection 0,05 ohm - 10 ohm (courant de test 600 mA / 10 A)
- Courant de fuite équivalent
- Courant différentiel
- Mesure directe
- Courant de conducteur de protection / de contact : 0,03 mA - 25 mA
- Mesure du courant de consommation
- Mesure de puissance :
- Test de fonctionnement V/A/W avec la méthode de mesure de la valeur efficace vraie RMS
- Test des PRCD mobiles, tels que PRCD-S/-S+/-K et du type AC/A/F/B/B+

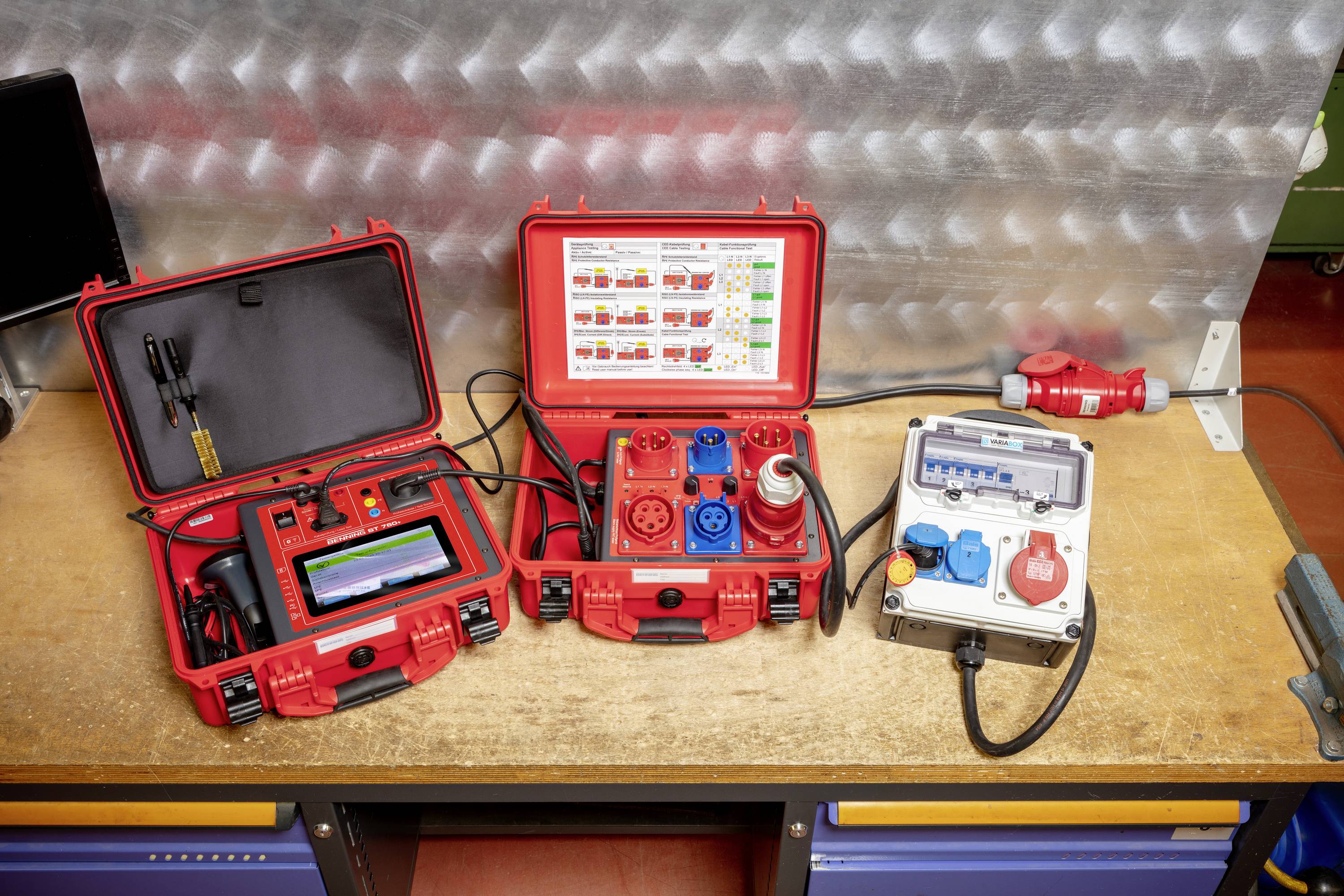

- Test d'appareils triphasés via adaptateur de mesure optionnel
- Autres adaptateurs de mesure disponibles en option
- Contrôle des câbles de rallonge

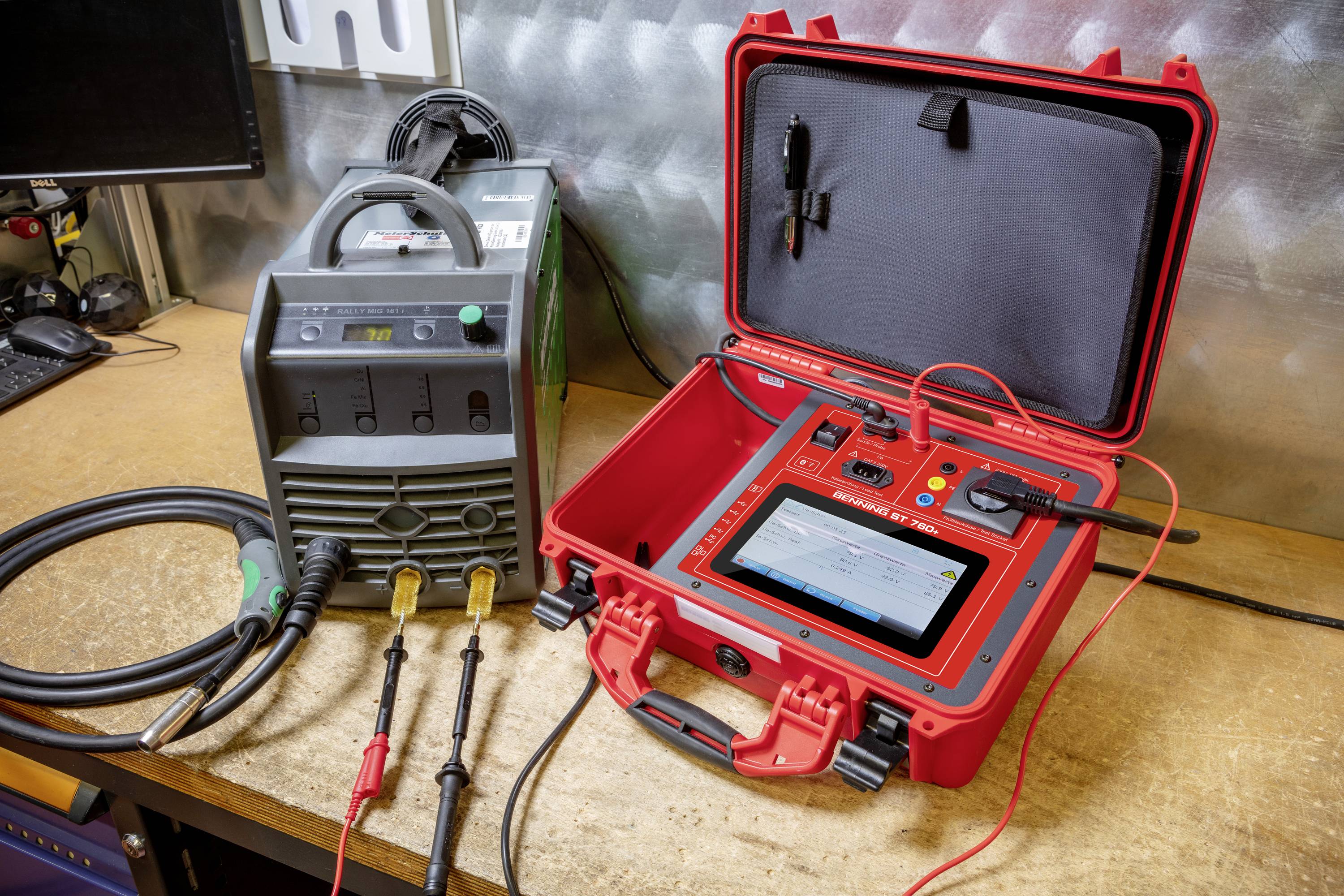

- Tension à vide et courant de contact du circuit de soudage
- courant de fuite de l'appareil, courant de fuite de la partie application de type B, BF et CF
- Spécificités : écran tactile couleur brillant de 7 pouces (interface utilisateur 35 % plus grande) avec des fonctions de menu innovantes pour un test initial simple et rationnel
- Fonctions de menu intelligent : modèles d'appareils personnalisables (24 modèles par norme de test) pour une installation de test rapide via une simple pression sur un bouton, fonction auto-ID pour une incrémentation automatique du n° d'identification (ID) lors de l'installation de nouveaux testeurs, données d'appareils pouvant être affichées individuellement via les sliders ON/OFF pour une manipulation et une utilisation optimisées
- Menu avec favoris pour l'accès direct dans les sous-menus fréquemment utilisés
- Clavier tactile (QWERTZ), les champs graphiques décrivent les fonctions prédéfinies
- Processus de test automatique et manuel avec affichage bon/mauvais
- Base de données de test complète avec historique de contrôle mémorisable sur carte SD
- Interface Wi-Fi, Bluetooth, 4 x USB type A, 1 x mini-USB, 1 x RJ 45, 1 x slot pour carte SD
- Port d'imprimante USB-A
- Mise à jour progicielle gratuite
- Interface utilisateur fonctionnant sur batterie, par exemple en cas de coupure de la tension secteur, transport d'un lieu de test à un autre, accès à la carte SD possible
- Test actif
- Test passif
- Méthode alternative
- Méthode du courant différentiel
- Méthode directe
- Mesure de la tension
Contenu de la livraison
- Testeur dans une mallette de protection robuste (IP67)
- Câble de test à compensation automatique
- Jeu de câbles de mesure, de sondes de test, de pinces crocodiles 4 mm
- Câble pour appareils froids
- Carte SD
- Avec certificat d'étalonnage
Avertissement
Logiciel de base de données pour la documentation et la gestion des équipements et des clients (BENNING PC-Win ST 750-760) ; adaptateur de mesure pour le test actif et passif des équipements monophasés et triphasés jusqu'à 32 A (BENNING MA 4)
- Bluetooth® est une marque déposée de Bluetooth SIG, Inc.
Configuration système requise
- Windows
