Benning 10236771 Set de testeurs d'appareils
EAN :
N° réf. fabricant :
Code produit :
Caractéristiques techniques
- Testeur BENNING ST 760+ SET (050335)
- Type d'écran : numérique (LCD)
- Plage de mesure (VDE) : résistance du conducteur de protection, résistance d'isolation, courant de fuite de rechange, courant du conducteur de protection, courant de contact, tension, courant, puissance, puissance apparente, courant de charge, courant de fuite du patient, test PRCD (2 pôles, 3 pôles, PRCDS, PRCDS+, PRCDK), TEST RCD (AC, A, F, B, B+), valeur effective et crête de la tension à vide pour les appareils de soudage
- Catégorie de mesure : CAT II 300 V
- Dimensions du produit, largeur : 330 mm
- Dimensions du produit : hauteur 165 mm
- Dimensions du produit : longueur 405 mm
- Procédure de test : automatique, manuel
- Interfaces : USB, Bluetooth ®, LAN, WLAN (802.11b/g), slot pour carte SD, mini USB
- Indice de protection : IP67
- Alimentation de tension : alimentation secteur
- Spécificités de l'appareil de test VDE : avec écran tactile couleur, y compris Mallette
- Adaptateur de mesure CEE MA 4 (044162)
- Poids : 4200 g.
- Dimensions du produit : largeur 410 mm
- Diemension produit, hauteur : 170 mm
- Dimensions du produit, profondeur : 350 mm
- Type de produit
Set de testeurs d'appareils
d'usine (sans certificat)
- Catégorie de mesure
CAT II 300 V
- Interfaces
Wi-Fi (802.11b/g)
LAN
Interface pour cartes SD
RJ45
Bluetooth®
4 x USB-A
USB
mini-USB
- Dim.
(L x l x H) 405 x 330 x 165 mm
- Poids
4200 g
- Gamme de mesure (VDE)
Courant de fuite de remplacement
- Norme DIN
DIN EN 60974
- Type d'affichage
numérique (LCD)
- Largeur
330 mm
- Hauteur
165 mm
- Longueur
405 mm
- Procédure de test
manuelle
automatique
- Alimentation électrique
alimentation réseau
- Mémoire
oui
- Type
10236771
- Spécificités
avec mallette
avec écran tactile couleur
Documents & téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2987783 Benning 10236771 Set de testeurs d'appareils
Conseils d'utilisation et de sécurité 2987783 Benning 10236771 Set de testeurs d'appareils
Description
Le test de l'appareil BENNING SET est Ideal lorsque l'essai d'appareils mobiles monophasés et triphasés est en cours. La combinaison et la synchronisation directes garantissent une utilisation simple. Les bases de données des appareils et les résultats d'essais peuvent être transmis au logiciel par différents moyens et sont ensuite disponibles pour les évaluations, les statistiques et la documentation.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Testeur BENNING ST 760+ SET (050335)
- Test des PRCD mobiles et du type AC/A/F/B/B+
- Test d'appareils triphasés via adaptateur de mesure optionnel
- Autres adaptateurs de mesure disponibles en option
- Écran tactile couleur 7 pouces brillant (interface utilisateur 35 % plus grande) avec des fonctions de menu innovantes pour un test simple et rationnel
- Fonctions de menu intelligent : modèles d'appareils personnalisables (24 modèles par norme de test) pour une installation de test rapide via une simple pression sur un bouton, fonction auto-ID pour une incrémentation automatique du n° d'identification (ID) lors de l'installation de nouveaux testeurs, données d'appareils pouvant être affichées individuellement via les sliders ON/OFF pour une manipulation et une utilisation optimisées
- Menu avec favoris pour l'accès direct dans les sous-menus fréquemment utilisés
- Clavier tactile (QWERTZ), les champs graphiques décrivent les fonctions prédéfinies
- Processus de test automatique et manuel avec affichage bon/mauvais
- Base de données de test complète avec historique de contrôle mémorisable sur carte SD
- Interface Wi-Fi, Bluetooth, 4 x USB type A, 1 x mini-USB, 1 x RJ 45, 1 x slot pour carte SD
- Mise à jour progicielle gratuite
- Interface utilisateur fonctionnant sur batterie, par exemple en cas de coupure de la tension secteur, transport d'un lieu de test à un autre, accès à la carte SD possible
- Testeur d'appareils pour tester les appareils ou installations électriques conformes à la norme DIN VDE 0701-702, DGUV note 3, BetrSichV, les appareils de soudage conformes à la norme VDE 0544-4, DIN EN 60974-4 et les appareils électriques à usage médical conformes à la norme DIN VDE 0751-1, DIN EN 62353 type B, BF, CF, lits d'hôpitaux
- Affichage graphique
- Affichage de la valeur limite : oui
- Mesures : plage de mesure de la résistance d'isolation 0,1 MOhm - 100 MOhm (tension d'essai nominale 100 V - 1000 V, réglable)
- Plage de mesure de résistance du conducteur de protection 0,05 ohm - 10 ohm (courant de test 600 mA / 10 A)
- Courant de fuite équivalent
- Courant différentiel
- Mesure directe
- Courant de conducteur de protection / de contact : 0,03 mA - 25 mA
- Mesure du courant de consommation
- Mesure de puissance :
- Test de fonctionnement V/A/W avec la méthode de mesure de la valeur efficace vraie RMS
- Test des PRCD mobiles, tels que PRCD-S/-S+/-K et du type AC/A/F/B/B+
- Test d'appareils triphasés via adaptateur de mesure optionnel
- Autres adaptateurs de mesure disponibles en option
- Contrôle des câbles de rallonge
- Tension à vide et courant de contact du circuit de soudage
- courant de fuite de l'appareil, courant de fuite de la partie application de type B, BF et CF
- Spécificités : écran tactile couleur brillant de 7 pouces (interface utilisateur 35 % plus grande) avec des fonctions de menu innovantes pour un test initial simple et rationnel
- Fonctions de menu intelligent : modèles d'appareils personnalisables (24 modèles par norme de test) pour une installation de test rapide via une simple pression sur un bouton, fonction auto-ID pour une incrémentation automatique du n° d'identification (ID) lors de l'installation de nouveaux testeurs, données d'appareils pouvant être affichées individuellement via les sliders ON/OFF pour une manipulation et une utilisation optimisées
- Menu avec favoris pour l'accès direct dans les sous-menus fréquemment utilisés
- Clavier tactile (QWERTZ), les champs graphiques décrivent les fonctions prédéfinies
- Processus de test automatique et manuel avec affichage bon/mauvais
- Base de données de test complète avec historique de contrôle mémorisable sur carte SD
- Interface Wi-Fi, Bluetooth, 4 x USB type A, 1 x mini-USB, 1 x RJ 45, 1 x slot pour carte SD
- Port d'imprimante USB-A
- Mise à jour progicielle gratuite
- Interface utilisateur fonctionnant sur batterie, par exemple en cas de coupure de la tension secteur, transport d'un lieu de test à un autre, accès à la carte SD possible
- Test actif
- Test passif
- Méthode alternative
- Méthode du courant différentiel
- Méthode directe
- Mesure de la tension
- Adaptateur de mesure CEE MA 4 (044162)
- Mallette d'adaptation pour le contrôle actif et passif des appareils monophasés et triphasés, ainsi que des câbles d'extension, en association avec un testeur d'appareils.
- Facilite le travail lors du contrôle des appareils mobiles. Grâce à sa conception robuste, elle est particulièrement adaptée pour une utilisation dans un environnement industriel. Facile à manipuler. Permet de contrôler les appareils et les rallonges équipés des connecteurs suivants conformément à la norme IEC 60309-1 :
- Fiche CEE :
- 16 A, 50 Hz - 60 Hz, 230 V, L+N+PE, 6 h
- 16 A, 50 Hz - 60 Hz, 380 V - 415 V, 3L+N+PE, 6 h
- 32 A, 50 Hz - 60 Hz, 380 V - 415 V, 3L+N+PE ; 6 h
- L'adaptateur de mesure est adapté pour le branchement aux testeurs d'appareils suivants :
- Benning ST 725
- Benning ST 750 / 750A / 755 / 760
- Appareils d'autres marques

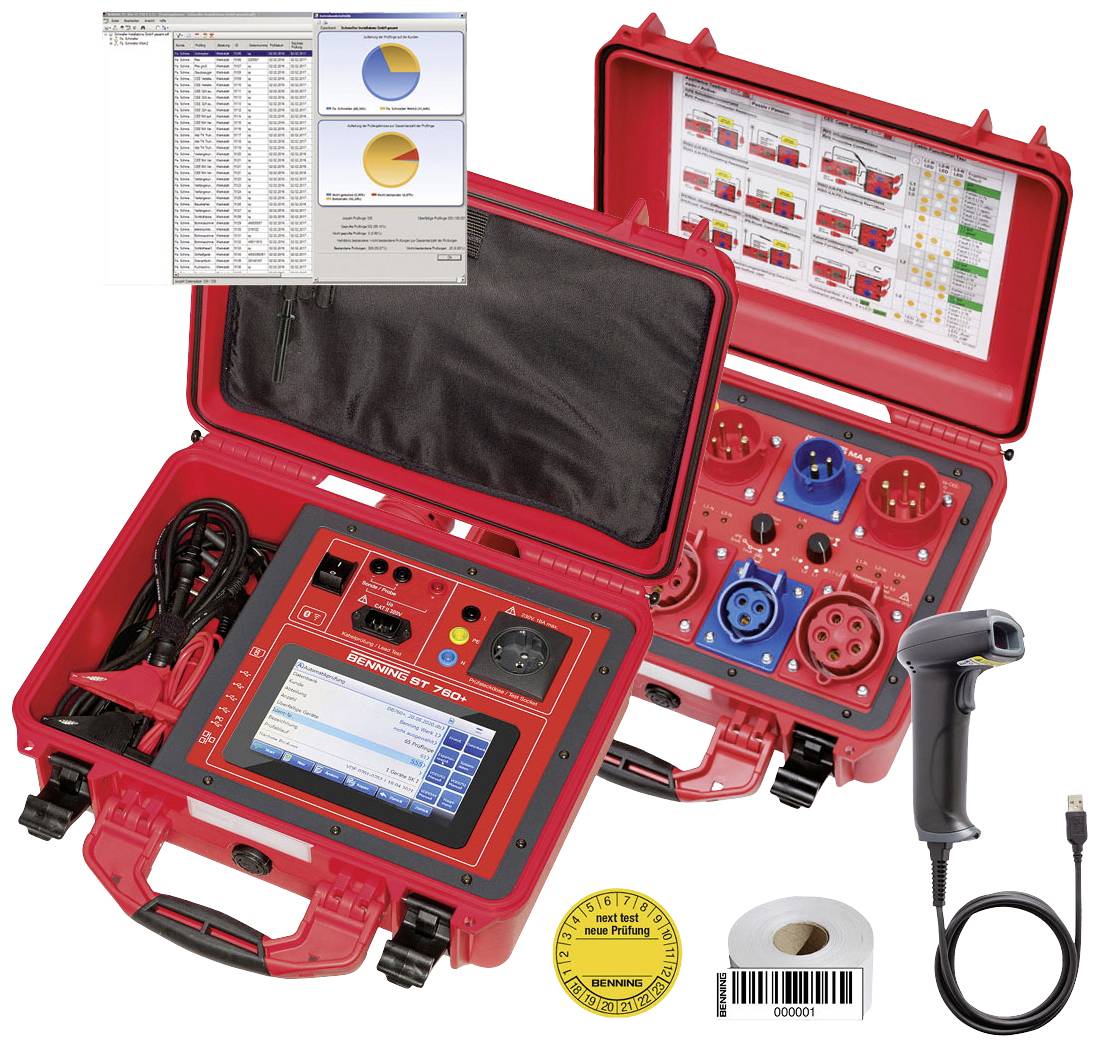

Contenu de la livraison
- Livraison en set
- Testeur BENNING ST 760+ SET (050335)
- Adaptateur BENNING ma 4 CEE (044162)
Avertissement
Test conforme à :
DIN EN 50678 (VDE 0701)
DIN EN 50699 (VDE 0702)
DIN EN 62353 (VDE 0751-1)
DIN EN 60974-4 (VDE 0544-4)
- Bluetooth® est une marque déposée de Bluetooth SIG, Inc.
