Benning 10236769 Kit testeur d'installation
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Caractéristiques techniques
- Testeur d'installation IT 200 (044106)
- Poids : 1.6 kg
- Test de faible impédance : 0,01 Ω - 2000 Ω
- Résistance d'isolation (50/100/250/500/1000 V) : 10 kΩ - 1000 MΩ
- Impédance de câble : 0,01 Ω - 10 kΩ
- Chute de tension : 0,1 % - 100 %
- Impédance de boucle : 0,01 Ω - 10 kΩ
- Courant de court-circuit : 0,01 A - 200 kA
- Continuité : 7 mA
- Tension : 1 V - 550 V
- Type d'écran : numérique
- Plage de mesure (VDE) : impédance de ligne, impédance de boucle, résistance d'isolation, tension, fréquence, courant
- Catégorie de mesure CAT III 600 V, CAT IV 300 V
- Dimensions du produit, largeur : 111 mm
- Dimensions du produit : hauteur 165 mm
- Dimensions du produit : longueur 52 mm
- Interfaces : USB, RS232
- Spécificités de l'appareil de test VDE : avec écran tactile couleur, test RCD/FI
- Adaptateur de mesure (044169)
- Poids : 0.82 kg
- Catégorie de mesure : CAT II 300 V
- Dimensions du produit, largeur : 100 mm
- Dimensions du produit, hauteur : 70 mm
- Dimensions du produit : longueur 200 mm
- Hauteur barométrique maximale : 3000 m
- Température de fonctionnement : de 0 à +40 °C.
- Température ambiante : de -10 à +70 °C.
- Longueur du câble de test : 0,3 m
- Tension d'entrée : monophasé : jusqu'à 250 V triphasé : jusqu'à 430 V
- Fréquence 50/60 Hz
- Courant d'essai maximal : 40 A (10 ms) fonctionnement périodique
- Classe de protection : II (double isolation)
- Degré de pollution : 2
- Indice de protection : IP40
- Prise BNC
- Boîtier BNC résistant à PE 100 kΩ
- Résistance contact BNC contre CP : 100 kΩ
- Erreur d'amplitude -2 %
- Type de produit
Kit testeur d'installation
d'usine (sans certificat)
- Catégorie de mesure
CAT IV 300 V
- Interfaces
USB
- Dim.
(L x l x H) 52 x 111 x 165 mm
- Poids
1.6 kg
- Gamme de mesure (VDE)
Impédance de ligne
- Type d'affichage
numérique
- Précision
-2 %
- Largeur
111 mm
- Hauteur
165 mm
- Longueur
52 mm
- Procédure de test
automatique
- Alimentation électrique
alimentation par accu
- Mémoire
oui
- Type
10236769
- Spécificités
avec écran tactile couleur
Documents & téléchargements
Fiche technique
Fiche technique 2987782 Benning 10236769 Kit testeur d'installation
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2987782 Benning 10236769 Kit testeur d'installation
Conseils d'utilisation et de sécurité 2987782 Benning 10236769 Kit testeur d'installation
Information
Information 2987782 Benning 10236769 Kit testeur d'installation
Fiche de données de sécurité
Fiche de données de sécurité 2987782 Benning 10236769 Kit testeur d'installation
Description

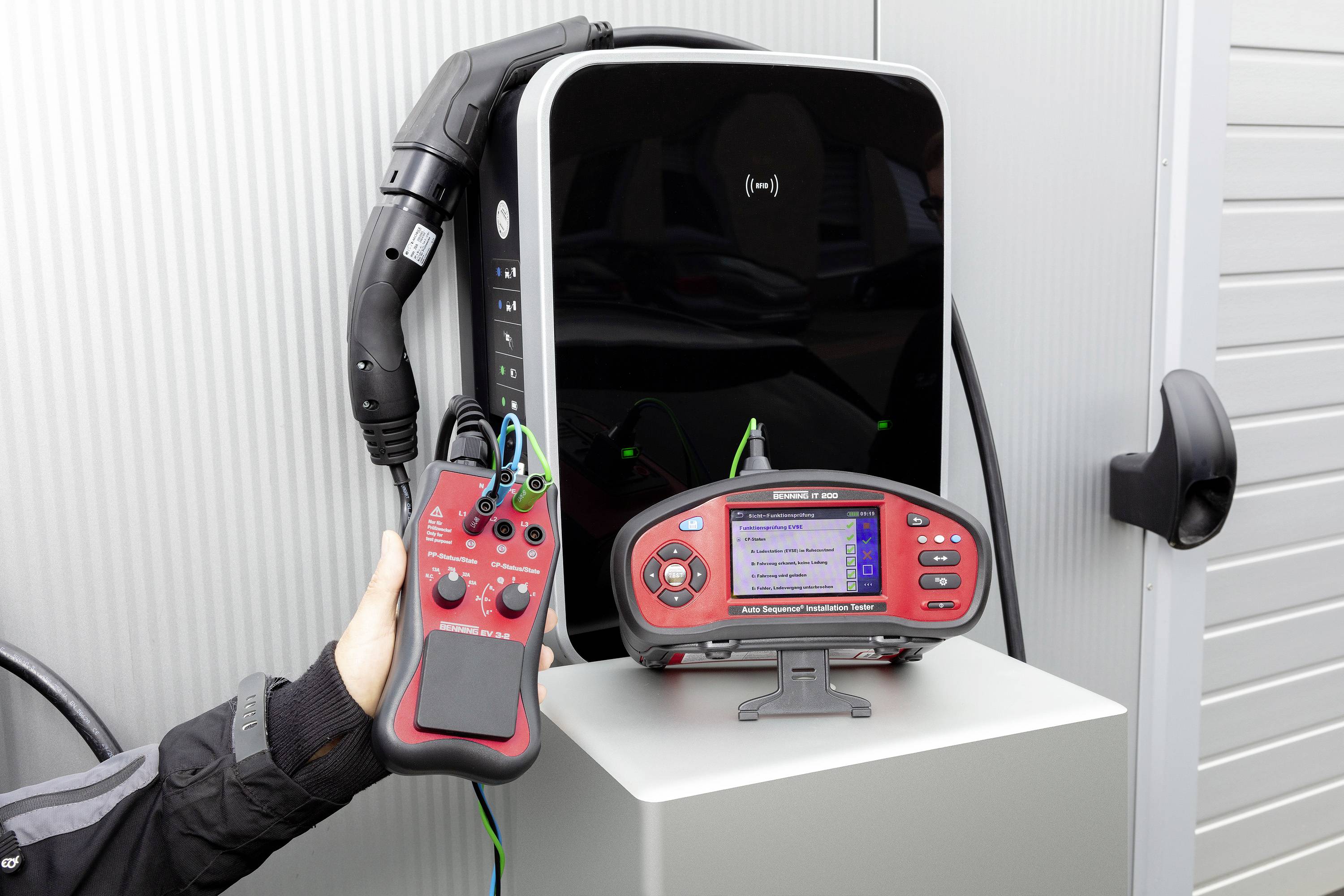

Le set BENNING pour le contrôle des installations fixes et des boîtiers mural est Ideal pour l'électricien moderne. La combinaison permet un test conforme aux normes des installations électriques et des stations de charge EV (boîtiers mural). Rangé dans le L-Boxx ® pratique, vos appareils sont emballés en toute sécurité.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Testeur d'installation IT 200 (044106)
- Commande via écran tactile couleur 4,3" et boutons-poussoirs
- Tests individuels et mesures Auto-Sequence® préprogrammées
- Auto-tests par simple pression sur un bouton (Z auto, RCD auto, auto-TN, -TN rcd, -TT, -IT)
- Gestionnaire de commandes pour la gestion des commandes de test ; création de structures d'installations complexes, y compris les mesures prévues
- Grande mémoire de valeurs de mesure sur carte SD 8 GB
- Fiche de test de type "Commander" pour prise à contact de protection avec affichage bon/mauvais
- Connexion pour scanner de codes-barres pour l'identification du point de mesure
- Moniteur de tension en ligne pour la surveillance des prises de test
- Mises à jour du firmware gratuite
- Accu li-ions puissant 4400 mAh
- Fonction de charge de l'accu intégré dans l'appareil
- Logiciel de protocole BENNING PC-Win IT 130-200
- Création et transmission des structures de l’installation vers l’appareil BENNING IT 200 pour les essais répétitifs rationnels
- Téléchargement des valeurs mesurées et enregistrement pour les installations électriques et les stations de charge électriques (Wallbox)
- Prend en charge l'importation de données et offre l'ensemble des fonctions du BENNING IT 130
- Fonction d'exportation des données de contrôle
- Installation multiple possible sans frais supplémentaires
- Mises à jour logicielles gratuites
- Tension de contact
- Tension True RMS
- Résistance PE sous tension secteur (méthode à 3 conducteurs)
- Contrôle de dispositifs différentiels RCD standard et temporisé (S) (types AC, A, F, B, B+, EV RCD/EV RCM (RDC-DD), MI RCD et PRCD), auto-test, temps de déclenchement, courant de déclenchement (rampe)

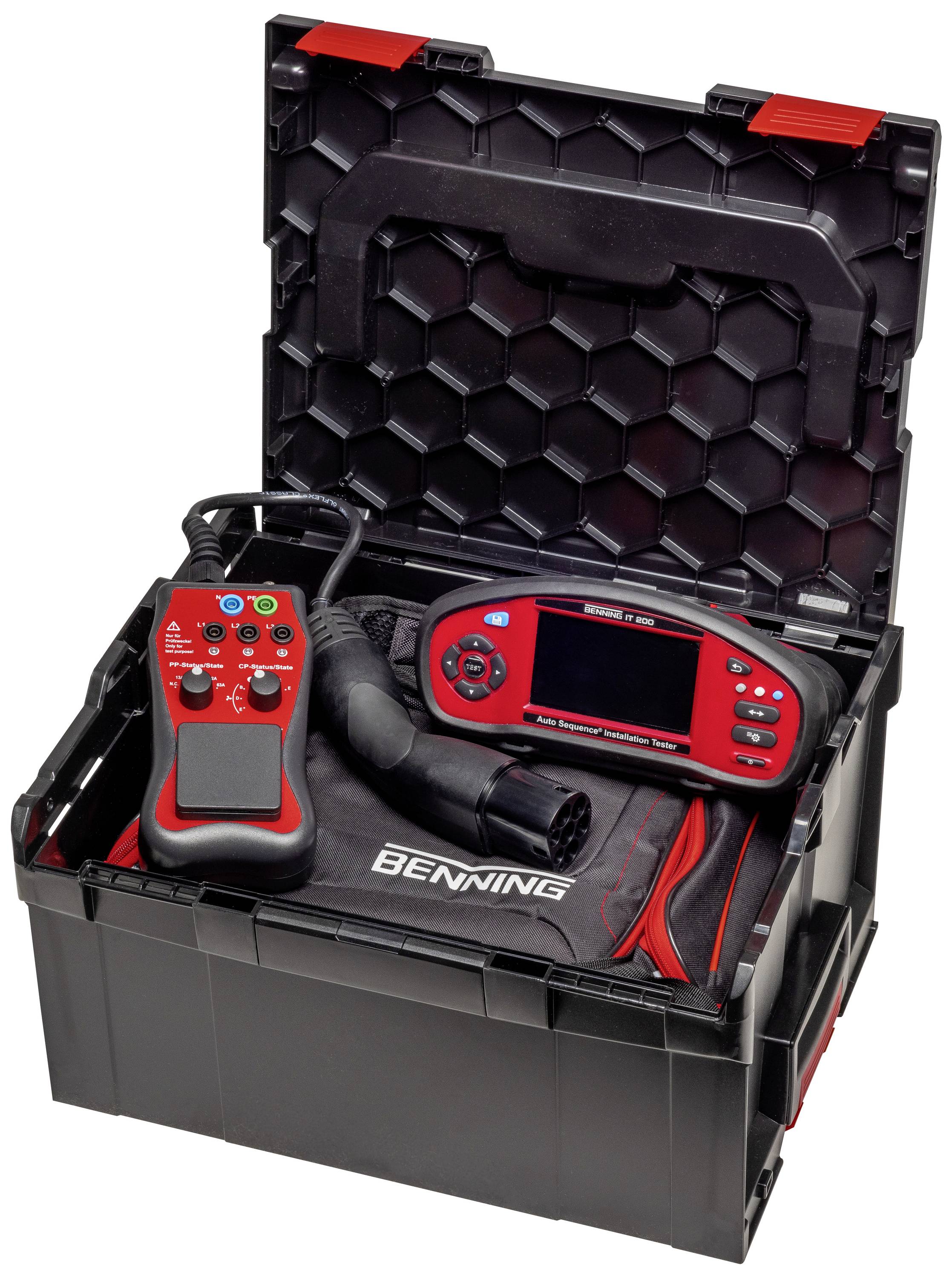

Contenu de la livraison
- Logiciel BENNING PV
- Testeur BENNING IT 200 (044106)

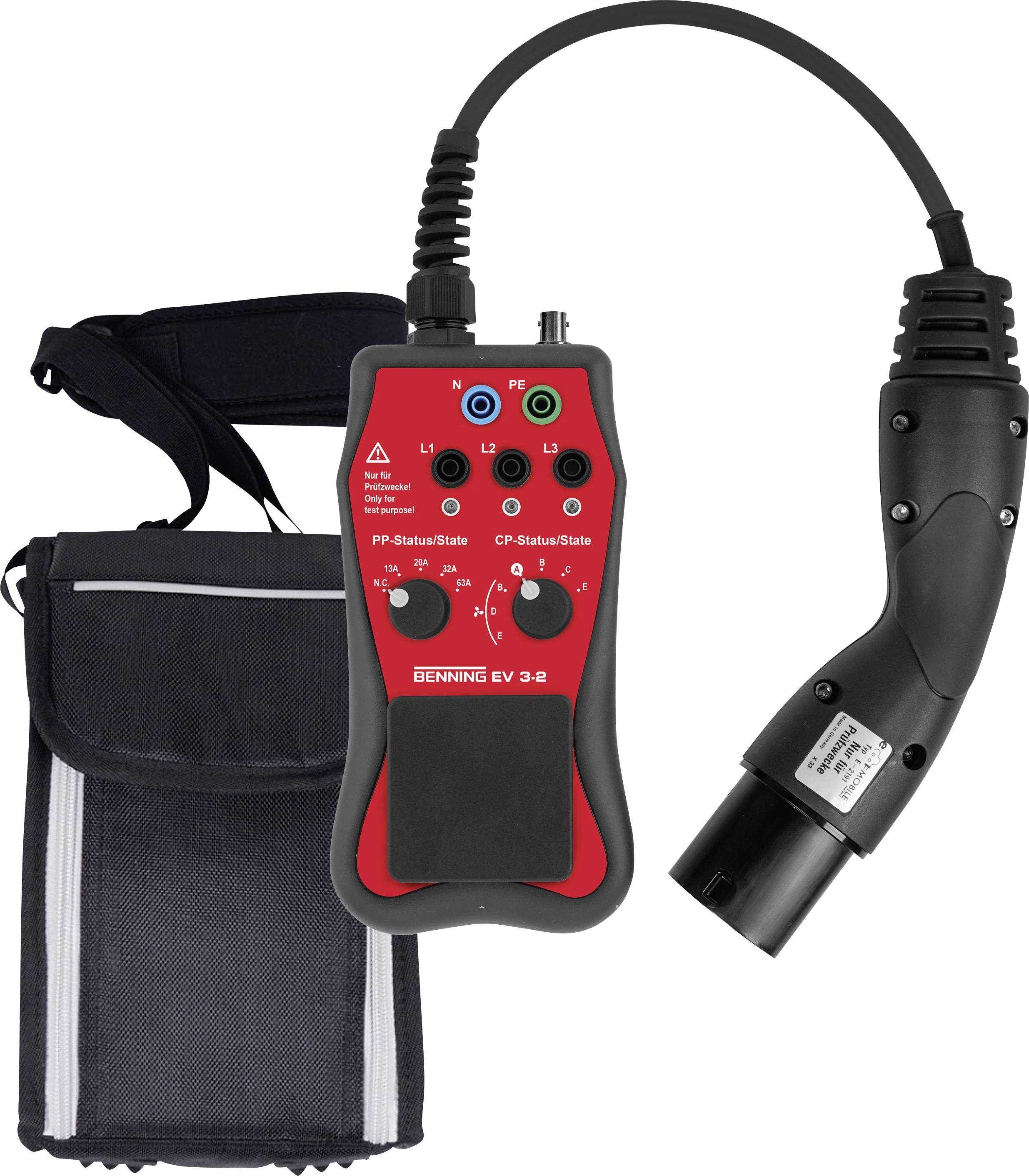

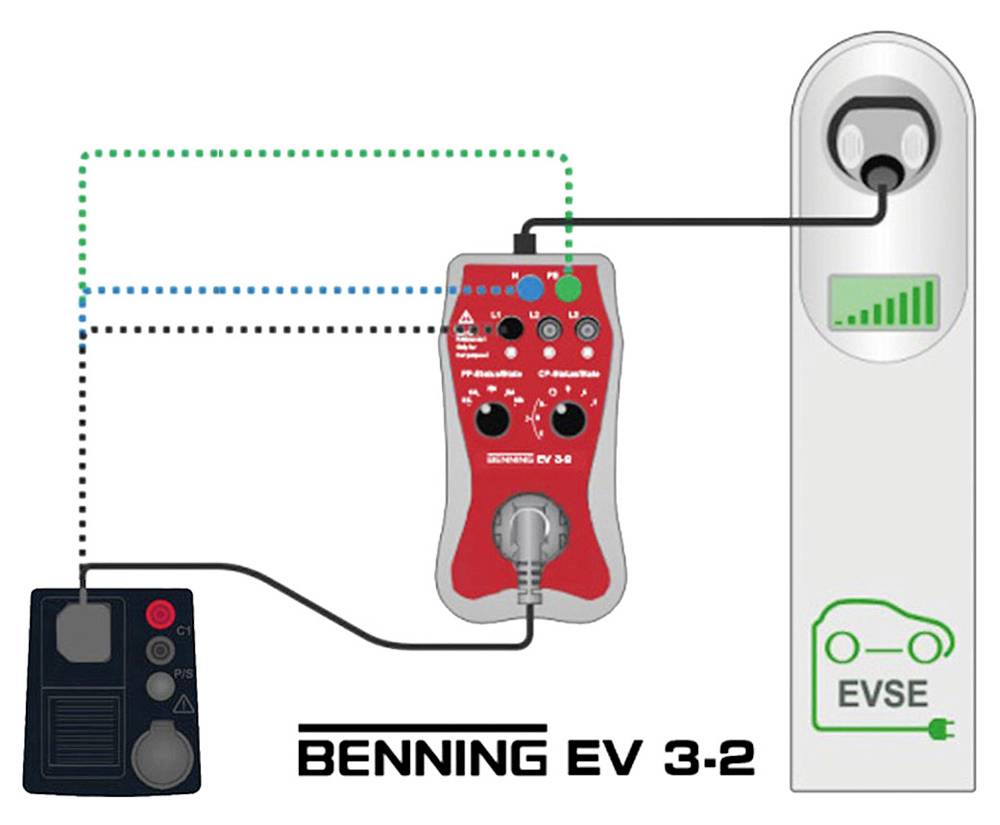

- Adaptateur BENNING EV 3-2 (044169)
- BENNING L-Boxx ® 238 (10236016)
Avertissement
Test conforme à :
DIN VDE 0100-600
DIN VDE 0105-100
DIN EN 61851-1 / VDE 0122-1
