Name: Barrette mâle (standard) série 2140 WAGO 734-436 Nbr total de pôles 12 Pas: 3.81 mm 100 pc(s)
Brand: WAGO
SKU: 544091
Availability: BackOrder

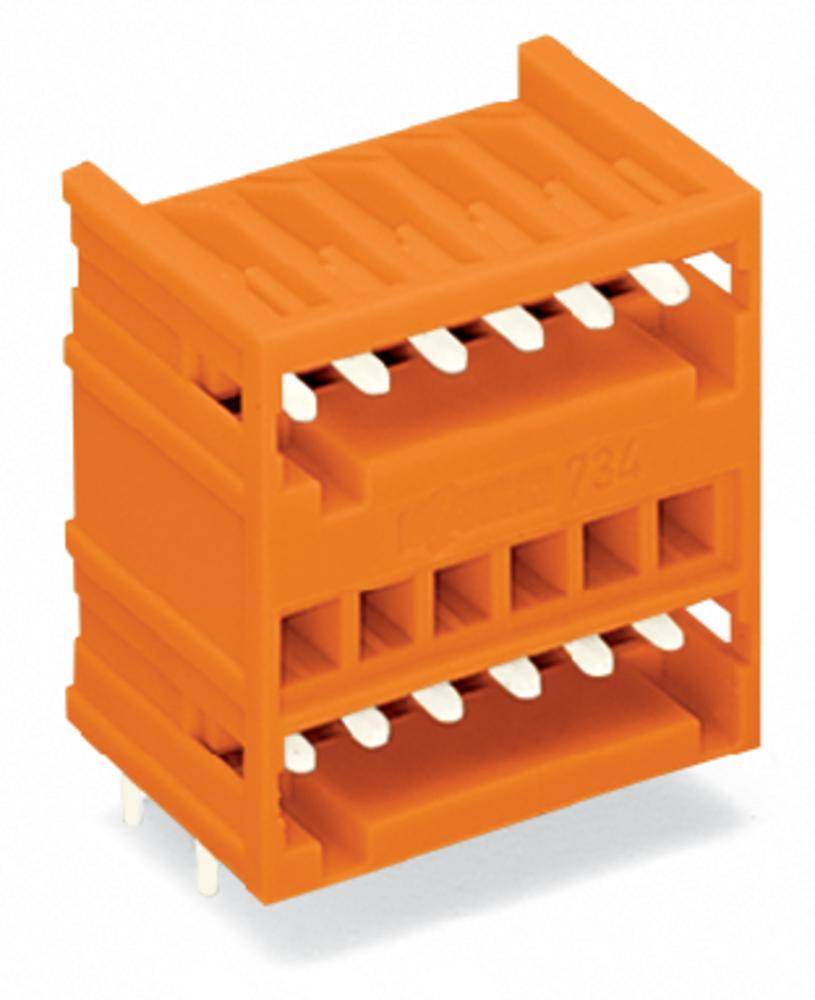

Connecteur orange à bornes multiples, adapté pour une utilisation dans des appareils électroniques afin d'assurer un câblage sécurisé.

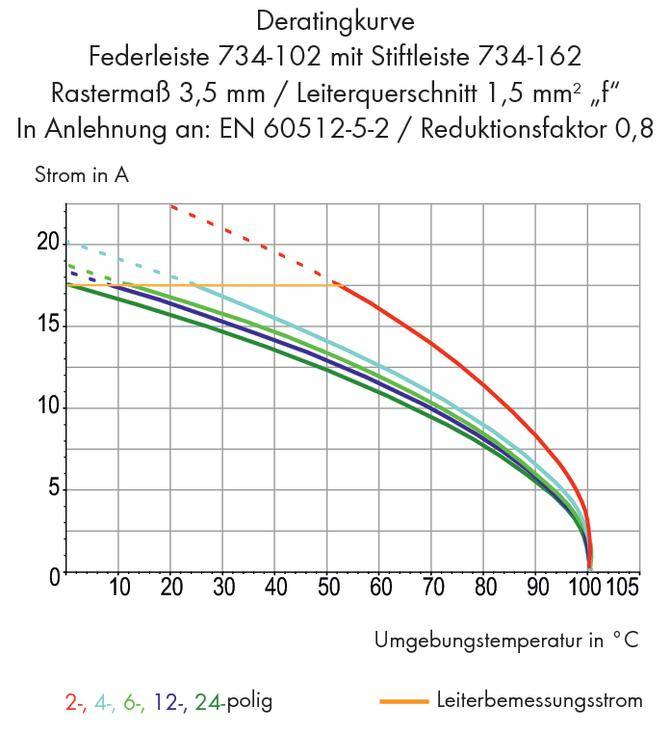

La courbe de déclassement montre la relation entre la température ambiante (°C) et le courant en A pour différentes configurations polaires.

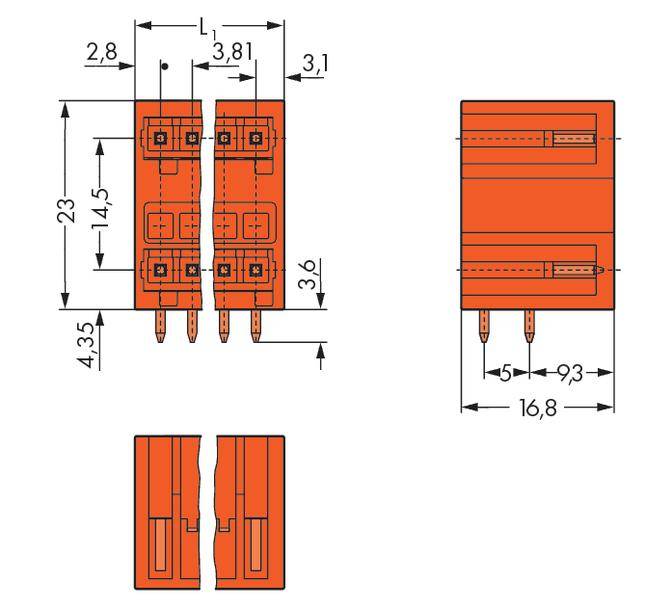

'Dessin technique d'un connecteur avec dimensions en millimètres. Présente une vue de face et une vue latérale avec des mesures précises.'

1/3

Type de produit

Barrette mâle (standard)

Forme

mâle, coudé

Nbr de rangées

Série

série 2140

Dimension grille

3.81 mm

Fiche technique (PDF)

Livraison le lun. 30 novembre

Nombre (taille du paquet 100 pc(s))

Set(s)

Total (CHF 4.02 / pièce(s))

CHF 401.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Barrette mâle à 2 étages

Contenu: 100 pc(s)
Nbr de rangées: 2
Nbr total de pôles: 12

Caractéristiques techniques

Surtension transitoire de référence: 2.5 kV

Type de produit: Barrette mâle (standard)

Forme: mâle, coudé

Nbr de rangées: 2

Systèmes de connecteurs enfichables: Connecteur fil à carte

Série: série 2140

Dimension grille: 3.81 mm

Nombre de pôles par rangée: 6

Nbr total de pôles: 12

Largeur: 24.95 mm

Forme de la tige: carré

Courant nominal: 10 A

Courant nominal - arrondi: 10 A

Contenu: 100 pc(s)

Dim.: (L x l x H) 16.8 x 24.95 x 26.6 mm

Connexion: pour circuits imprimés

Matériau boîtier: polyamide

Référence fabricant: 734-436

Couleur: orange

Emballage industriel: oui

Matériau d'isolation: polyamide

Matériau du contact: cuivre électrolytique

Surface de contact coté circuit imprimé: étamé

Surface de contact coté enfichable: étamé

Tension nominale: 160 V

Hauteur: 26.6 mm

Longueur: 16.8 mm

Sens d'enfichage: à l'horizontale par rapport à la platine

Température max.: +100 °C

Température min.: -60 °C

Type: 734-436

Pôle(s): 6

UKCA: non pertinent
