Name: Barrette mâle (standard) série 2140 WAGO 734-410 Nbr total de pôles 20 Pas: 3.50 mm 50 pc(s)
Brand: WAGO
SKU: 544070
Availability: BackOrder

Un boîtier de connecteur rectangulaire en plastique de couleur crème, doté de plusieurs fentes parallèles et de broches.

La courbe de déclassement montre la relation entre la température ambiante (°C) et le courant en A pour différentes configurations polaires.

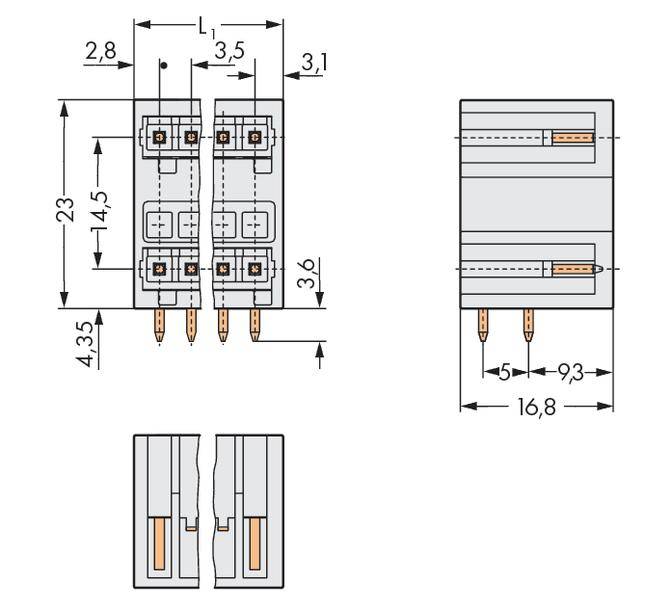

Dessin technique d'un connecteur avec dimensions. Montre les vues de face et de côté avec des mesures métriques et la disposition des broches.

1/3

Type de produit

Barrette mâle (standard)

Forme

mâle, coudé

Nbr de rangées

Série

série 2140

Dimension grille

3.50 mm

Fiche technique (PDF)

Livraison le ven. 4 décembre

Nombre (taille du paquet 50 pc(s))

Set(s)

Total (CHF 6.72 / pièce(s))

CHF 335.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Barrette mâle à 2 étages

Contenu: 50 pc(s)
Nbr de rangées: 2
Nbr total de pôles: 20

Caractéristiques techniques

Surtension transitoire de référence: 2.5 kV

Type de produit: Barrette mâle (standard)

Forme: mâle, coudé

Nbr de rangées: 2

Systèmes de connecteurs enfichables: Connecteur fil à carte

Série: série 2140

Dimension grille: 3.50 mm

Nombre de pôles par rangée: 10

Nbr total de pôles: 20

Largeur: 37.4 mm

Forme de la tige: carré

Courant nominal: 10 A

Courant nominal - arrondi: 10 A

Contenu: 50 pc(s)

Dim.: (L x l x H) 16.8 x 37.4 x 26.6 mm

Connexion: pour circuits imprimés

Matériau boîtier: polyamide

Référence fabricant: 734-410

Couleur: gris clair

Emballage industriel: oui

Matériau d'isolation: polyamide

Matériau du contact: cuivre électrolytique

Surface de contact coté circuit imprimé: étamé

Surface de contact coté enfichable: étamé

Tension nominale: 160 V

Hauteur: 26.6 mm

Longueur: 16.8 mm

Sens d'enfichage: à l'horizontale par rapport à la platine

Température max.: +100 °C

Température min.: -60 °C

Type: 734-410

Pôle(s): 10

UKCA: non pertinent
