Name: Barrette mâle (standard) série 2092 WAGO 733-370 Nbr total de pôles 10 Pas: 2.50 mm 200 pc(s)
Brand: WAGO
SKU: 543327
Availability: BackOrder

Connecteur en plastique avec six broches métalliques. Adapté pour les composants électroniques.

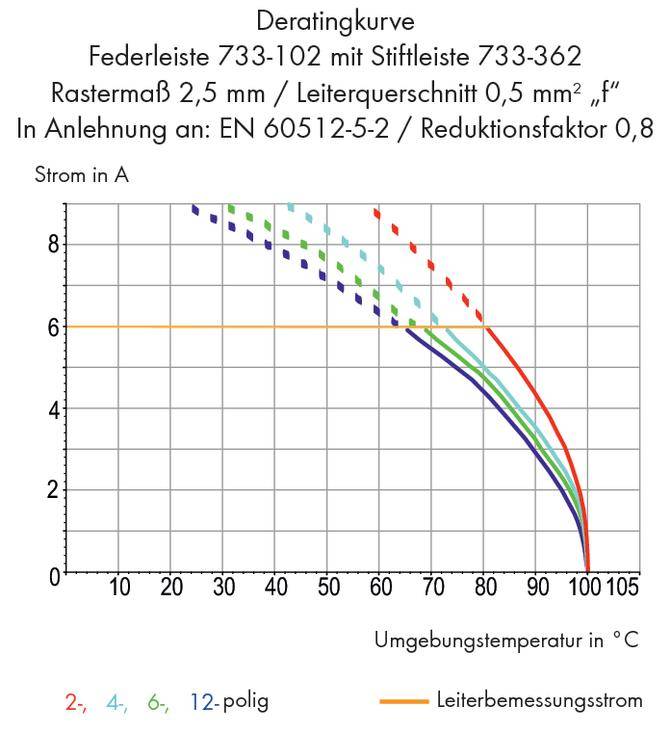

Courbe de déclassement : Diagramme montrant le courant en A (axe des ordonnées) en fonction de la température ambiante en °C (axe des abscisses) pour différents nombres de pôles et courant nominal.

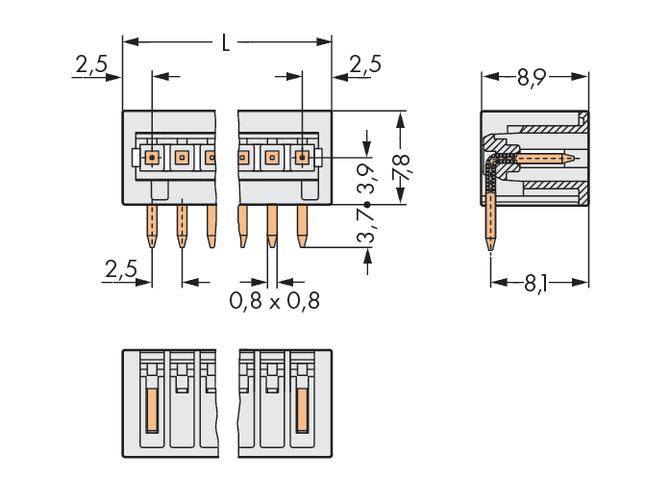

Dessin technique d'un connecteur avec dimensions en millimètres. Présente les vues de côté, en coupe et de face avec des dimensions détaillées.

1/3

Type de produit

Barrette mâle (standard)

Forme

mâle, coudé

Nbr de rangées

Série

série 2092

Dimension grille

2.50 mm

Fiche technique (PDF)

Livraison le mar. 24 novembre

Nombre (taille du paquet 200 pc(s))

Set(s)

Total (CHF 2.34 / pièce(s))

CHF 574.95

-19 %

CHF 467.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Barrette mâle

Contenu: 200 pc(s)
Nbr de rangées: 1
Nbr total de pôles: 10

Caractéristiques techniques

Surtension transitoire de référence: 2.5 kV

Type de produit: Barrette mâle (standard)

Forme: mâle, coudé

Nbr de rangées: 1

Systèmes de connecteurs enfichables: Connecteur fil à carte

Série: série 2092

Dimension grille: 2.50 mm

Nombre de pôles par rangée: 10

Nbr total de pôles: 10

Largeur: 27.5 mm

Forme de la tige: carré

Courant nominal: 6 A

Courant nominal - arrondi: 6 A

Contenu: 200 pc(s)

Dim.: (L x l x H) 8.9 x 27.5 x 11.5 mm

Connexion: pour circuits imprimés

Matériau boîtier: polyamide

Référence fabricant: 733-370

Couleur: gris clair

Emballage industriel: oui

Matériau d'isolation: polyamide

Matériau du contact: cuivre électrolytique

Surface de contact coté circuit imprimé: étamé

Surface de contact coté enfichable: étamé

Tension nominale: 160 V

Hauteur: 11.5 mm

Longueur: 8.9 mm

Sens d'enfichage: à l'horizontale par rapport à la platine

Température max.: +100 °C

Température min.: -60 °C

Type: 733-370

Pôle(s): 10
