Name: Barrette mâle (standard) série 2092 WAGO 733-334/105-604 Nbr total de pôles 4 Pas: 2.50 mm 200 pc(s)
Brand: WAGO
SKU: 543230
Availability: BackOrder

Connecteur noir en plastique à broches multiples, utilisé pour les connexions électroniques.

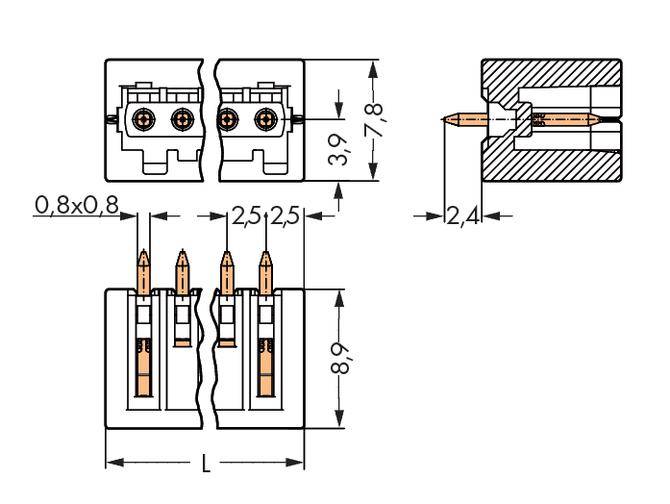

Dessin technique d'un connecteur avec ses dimensions. Présente plusieurs vues et dimensions spécifiques telles que la largeur, la hauteur et les espacements des broches.

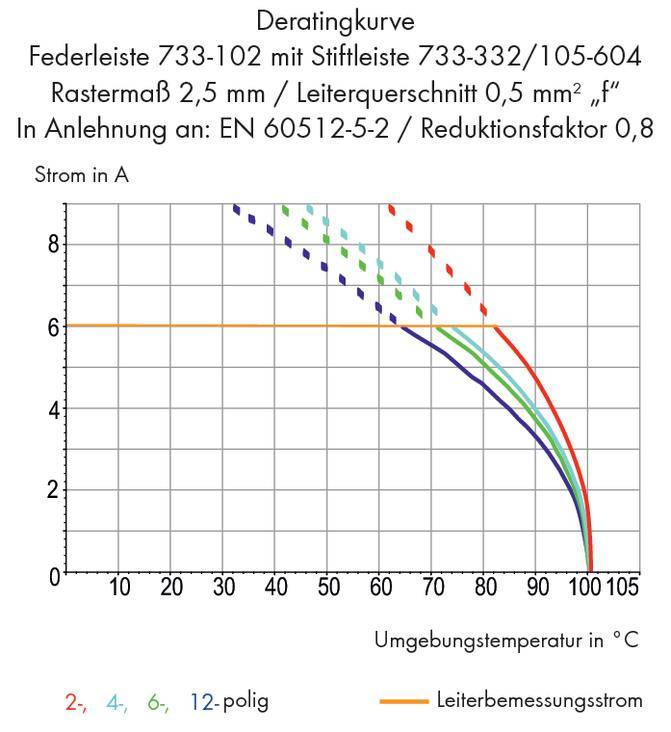

Le graphique montre la courbe de déclassement pour les barrettes à ressort avec barrette à broches, différents nombres de pôles et l'influence de la température ambiante sur le courant.

1/3

Type de produit

Barrette mâle (standard)

Forme

mâle, droit

Nbr de rangées

Série

série 2092

Dimension grille

2.50 mm

Fiche technique (PDF)

Livraison le lun. 30 novembre

Nombre (taille du paquet 200 pc(s))

Set(s)

Total (CHF 1.17 / pièce(s))

CHF 233.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Barrette mâle

Contenu: 200 pc(s)
Nbr de rangées: 1
Nbr total de pôles: 4

Caractéristiques techniques

Surtension transitoire de référence: 2.5 kV

Type de produit: Barrette mâle (standard)

Forme: mâle, droit

Nbr de rangées: 1

Systèmes de connecteurs enfichables: Connecteur fil à carte

Série: série 2092

Dimension grille: 2.50 mm

Nombre de pôles par rangée: 4

Nbr total de pôles: 4

Largeur: 12.5 mm

Forme de la tige: carré

Courant nominal: 6 A

Courant nominal - arrondi: 6 A

Contenu: 200 pc(s)

Dim.: (L x l x H) 7.8 x 12.5 x 11.3 mm

Connexion: pour circuits imprimés

Matériau boîtier: polyphtalamide (PPA GF)

Référence fabricant: 733-334/105-604

Couleur: noir

Emballage industriel: oui

Matériau d'isolation: polyphtalamide (PPA GF)

Matériau du contact: cuivre électrolytique

Surface de contact coté circuit imprimé: étamé

Surface de contact coté enfichable: étamé

Tension nominale: 160 V

Hauteur: 11.3 mm

Longueur: 7.8 mm

Sens d'enfichage: à la verticale par rapport à la platine

Température max.: +100 °C

Température min.: -60 °C

Type: 733-334/105-604

Pôle(s): 4

UKCA: oui
