Name: BALLUFF Détecteur capacitif capacitif BCS00M8 BCS00M8 M18 affleurant PNP (Ø x L) 18 mm x 88.50 mm Single
Brand: BALLUFF
SKU: 3417204
Availability: BackOrder

Points forts & détails

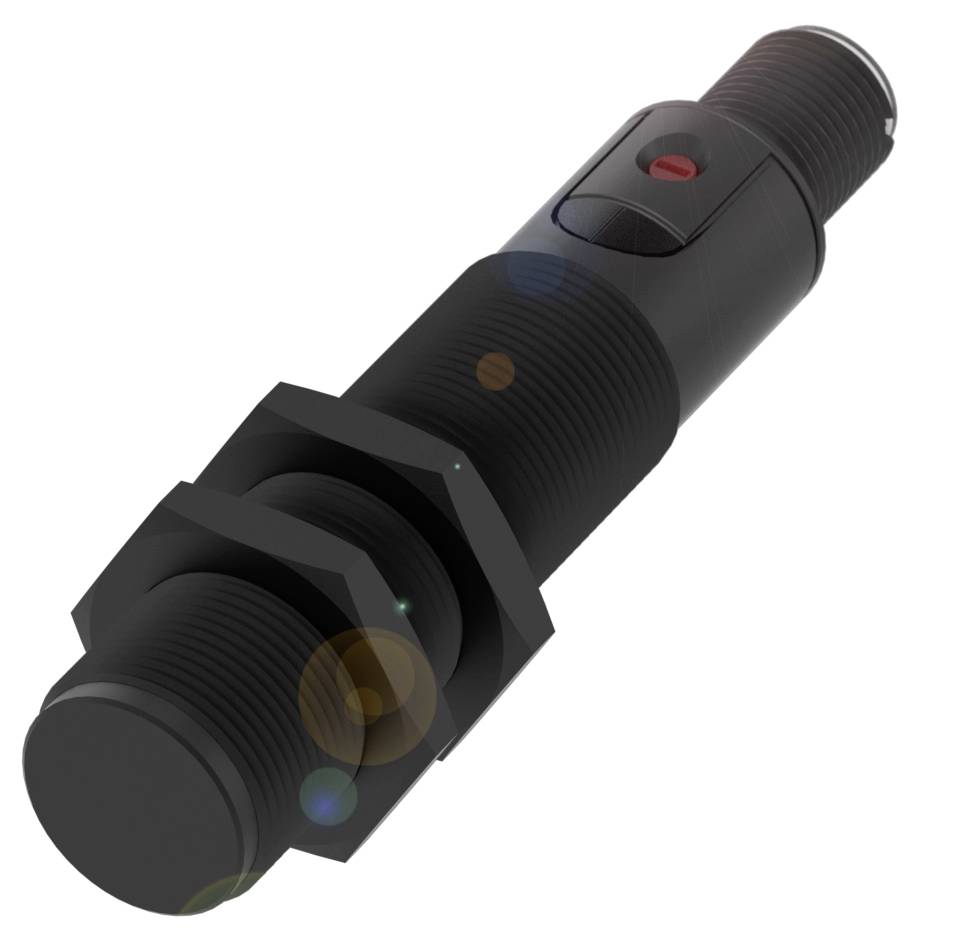

Modèle cylindrique Balluff BCS00M8 avec filetage M18

Connexion : connecteur, connecteur M12x1, 3 pôles
Dimensions : Ø 18 x 88.5 mm
Montage : encastrable
Série M18
Filetage (A) : M18x1

Caractéristiques techniques

Caractéristiques principales :dimensions : Ø 18 x 88.5 mm
Surface active, matériau : PBT
Connexion : connecteur, connecteur M12x1, 3 pôles
Série M18
Tension de fonctionnement Ub : 10...30 VDC
Montage : encastrable
Matériau du boîtier : PBT
Filetage (A) : M18x1
Portée : 1...8 mm
Sortie de commutation : PNP N/O (NO)
Fréquence de commutation : 100 Hz
Indice de protection : IP67
Sensibilité : distance de commutation réglable
Température ambiante : de -25 à 85 °C
Caractéristiques supplémentaires :
Contenu de livraison : écrou (2x)
Dimensions : Ø 18 x 88.5 mm
Affichage de la tension de fonctionnement : oui
Affichage de la fonction : oui
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 100 ma
Tension d'isolation nominale UI : 75 V DC
Câble tv prêt à l'emploi : 300 ms max
Tension de fonctionnement Ub : 10...30 VDC
Catégorie d'utilisation : DC-13
Ondulation résiduelle max. (% de Ue) : 10%
Fréquence de commutation : 100 Hz
Classe de protection : II
Chute de tension statique max. : 1,5 V.
Connexion : connecteur M12x1, 3 pôles, codage A.
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Possibilité d'échange protégée : non
Hystérésis H max. (% de Sr) : 15.0%
Distance de commutation nominale SN : 8 mm
Dérive de température max. (% de Sr) : 20 % [-5...55 °C]
Précision de répétition max. (% de Sr) : 2.0%
MTTF (40 °C) : 343 A.
Surface active, matériau : PBT
Couple de serrage : 2 Nm
Taille M18x1
Montage : encastrable
Sortie de commutation : PNP N/O (NO)
Matériau du boîtier : PBT
Indice de protection : IP67
Température ambiante : de -25 à 85 °C
Degré de pollution : 1
Nombre de broches : 3
Marque : global
Série M18
Courant à vide IO max. Pour Ue : 20 ma
Sensibilité : distance de commutation réglable
Plage de mesure : 1...8 mm
Matériau du couvercle : PBT|PA
Filetage (A) : M18x1

Type d'emballage: Single

Type de produit: Détecteur capacitif

Type: BCS00M8

Tension de fonctionnement min.: 10.0 V

Tension de fonctionnement max.: 30.0 V

Tension de fonctionnement: 10.0 - 30.0 V

Sorties: PNP

Matériau du boîtier: PBT

Modèle: capacitif

Type de montage: affleurant

Taille: M18

Branchement: M18

Température min.: -25 °C

Température max.: 85 °C

: IP67

Longueur: 88.50 mm

Largeur: 88.5 mm

Profondeur: 88.5 m

Diamètre: 18 mm

Dim.: (Ø x L) 18 mm x 88.50 mm

Contenu: 1 pc(s)

Tension nominale: 30.0 V

Tension de fonctionnement: 24 V/DC

Fréquence de commutation: 100 Hz

Courant de service: 100 mA

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3417204 BALLUFF Détecteur capacitif capacitif BCS00M8 BCS00M8 M18 affleurant PNP (Ø x L) 18 mm x 88.50 mm Single

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3417204 BALLUFF Détecteur capacitif capacitif BCS00M8 BCS00M8 M18 affleurant PNP (Ø x L) 18 mm x 88.50 mm Single

Description

Les capteurs capacitifs pour la détection d'objets disposent d'un champ électrique droit. Vous détectez à la fois les solides tels que les wafers, les cartes de circuits imprimés, les cartons, les piles de papier, les bouteilles, blocs et plaques en plastique, ainsi que liquides par parois de récipients ou tuyaux en verre et en plastique (épaisseur max. 4 mm). Dimensions=Ø 18 x 88.5 mm, série=M18, filetage (A)=M18x1, montage=encastré, raccordement=connecteur, M12x1 mâle, 3 pôles, sortie de commutation = PNP NO (NO), fréquence de commutation = 100 Hz, portée = 1...8 mm, sensibilité=distance de commutation réglable, matériau du boîtier=PBT, surface active, matériau=PBT, température ambiante=-25...85 °C, tension de fonctionnement Ub=10...30 VDC, homologation/conformité=CECUULUSWEEE, indice de protection=IP67

Ce texte a été traduit par une machine.
