Name: BALLUFF Détecteur capacitif capacitif BCS0055 BCS0055 affleurant PNP (L x l x H) 8.00 x 34.00 x 16.00 mm
Brand: BALLUFF
SKU: 3416542
Availability: BackOrder

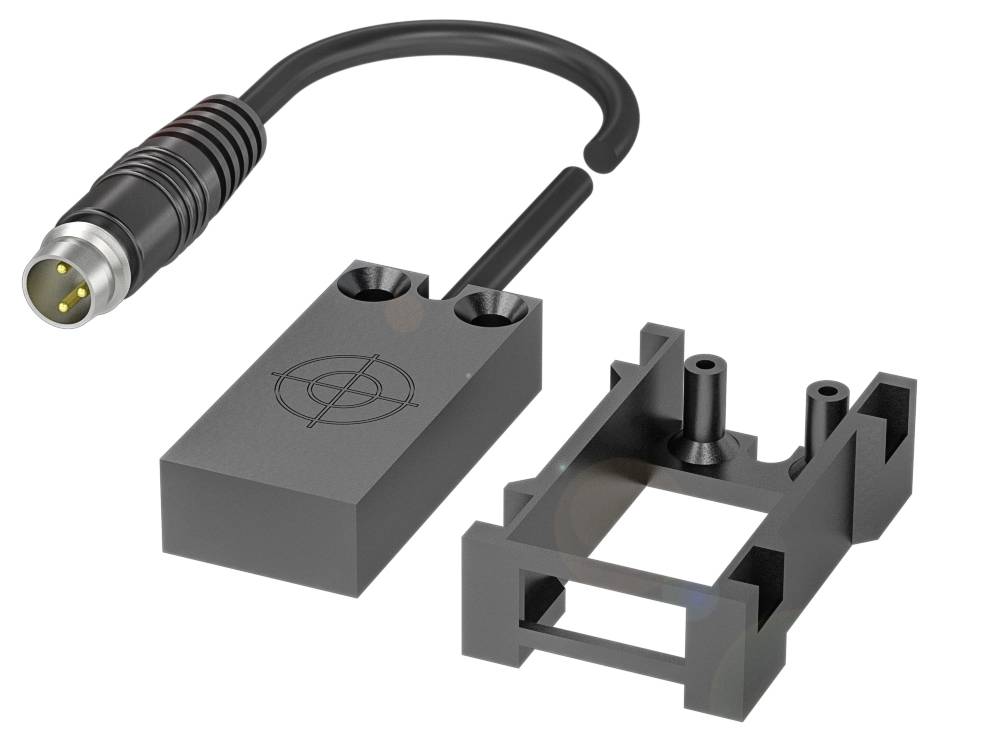

Un capteur rectangulaire avec un câble, à côté d'un support adapté. Le capteur a un motif de visée sur le dessus.

Photo non contractuelle

Type de produit

Détecteur capacitif

Tension de fonctionnement max.

30.0 V

Sorties

PNP

Modèle

capacitif

Branchement

fiche mâle

Fiche technique (PDF)

Livraison le mer. 2 décembre

Nombre

pièce(s)

Total (CHF 123.95 / pièce(s))

CHF 123.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Modèle Balluff BCS0055 Kubic avec distance de commutation réglable

Connexion : câble avec connecteur, mâle M8 x 1, 3 pôles, 0,20 m, PUR
Dimensions : 34 x 16 x 8 mm
Montage : encastrable
Sortie de commutation : PNP N/O (NO)
Série : R08

Caractéristiques techniques

Caractéristiques principales :dimensions : 34 x 16 x 8 mm
Surface active, matériau : PP
Connexion : câble avec connecteur, mâle M8 x 1, 3 pôles, 0,20 m, PUR
Série : R08
Tension de fonctionnement Ub : 12...30 VDC
Montage : encastrable
Matière du boîtier: PP
Portée : 1...8 mm
Sortie de commutation : PNP N/O (NO)
Fréquence de commutation : 100 Hz
Indice de protection : IP67
Sensibilité : distance de commutation réglable
Température ambiante : -30...70 °C.
Caractéristiques supplémentaires :
Contenu de la livraison : tournevis|support|Guide de démarrage rapide
Dimensions : 34 x 16 x 8 mm
Affichage de la fonction : oui
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 50 ma
Tension d'isolation nominale UI : 75 V DC
Câble tv prêt à l'emploi : 100 ms max
Tension de fonctionnement Ub : 12...30 VDC
Catégorie d'utilisation : DC-13
Ondulation résiduelle max. (% de Ue) : 10%
Fréquence de commutation : 100 Hz
Chute de tension statique max. : 1,5 V.
Connexion : mâle M8 x 1, 3 pôles
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Possibilité d'échange protégée : oui
Hystérésis H max. (% de Sr) : 15.0%
Distance de commutation nominale SN : 8 mm
Dérive de température max. (% de Sr) : 20%
Précision de répétition max. (% de Sr) : 5,0%
MTTF (40 °C) 680 A.
Surface active, matériau : PP
Montage : encastrable
Sortie de commutation : PNP N/O (NO)
Diamètre du câble D : 3,0 mm
Longueur de câble L : 0,2 m
Matière du boîtier: PP
Matériau de gaine : PUR
Nombre de broches : 3
Série : R08
Courant à vide IO max. Pour Ue : 10 ma
Sensibilité : distance de commutation réglable
Plage de mesure : 1...8 mm
Matériau du couvercle : PP

Type de produit: Détecteur capacitif

Type: BCS0055

Tension de fonctionnement min.: 12.0 V

Tension de fonctionnement max.: 30.0 V

Tension de fonctionnement: 12.0 - 30.0 V

Sorties: PNP

Matériau du boîtier: PP

Modèle: capacitif

Type de montage: affleurant

Branchement: fiche mâle

Longueur de câble: 0.20 m

Température min.: -30 °C

Température max.: 70 °C

: IP67

Longueur: 8.00 mm

Largeur: 34.00 mm

Hauteur: 16.00 mm

Profondeur: 8 m

Dim.: (L x l x H) 8.00 x 34.00 x 16.00 mm

Contenu: 1 pc(s)

Tension nominale: 30.0 V

Materiau de la gaine: PUR

Tension de fonctionnement: 24 V/DC

Fréquence de commutation: 100 Hz

Courant de service: 50 mA

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3416542 BALLUFF Détecteur capacitif capacitif BCS0055 BCS0055 affleurant PNP (L x l x H) 8.00 x 34.00 x 16.00 mm

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3416542 BALLUFF Détecteur capacitif capacitif BCS0055 BCS0055 affleurant PNP (L x l x H) 8.00 x 34.00 x 16.00 mm

Description

Les capteurs capacitifs pour la détection d'objets disposent d'un champ électrique droit. Vous détectez à la fois les solides tels que les wafers, les cartes de circuits imprimés, les cartons, les piles de papier, les bouteilles, blocs et plaques en plastique, ainsi que liquides par parois de récipients ou tuyaux en verre et en plastique (épaisseur max. 4 mm). Dimensions=34 x 16 x 8 mm, série=R08, montage=encastré, raccordement=câble avec connecteur, connecteur M8 x 1, 3 pôles, 0,20 m, PUR, sortie de commutation = PNP NO (NO), fréquence de commutation = 100 Hz, portée=1...8 mm, sensibilité=distance de commutation réglable, matériau du boîtier=PP, surface active, matériau=PP, température ambiante=-30...70 °C, tension de fonctionnement Ub=12...30 VDC, homologation/conformité=CECUULUSWEEE, indice de protection=IP67

Ce texte a été traduit par une machine.
