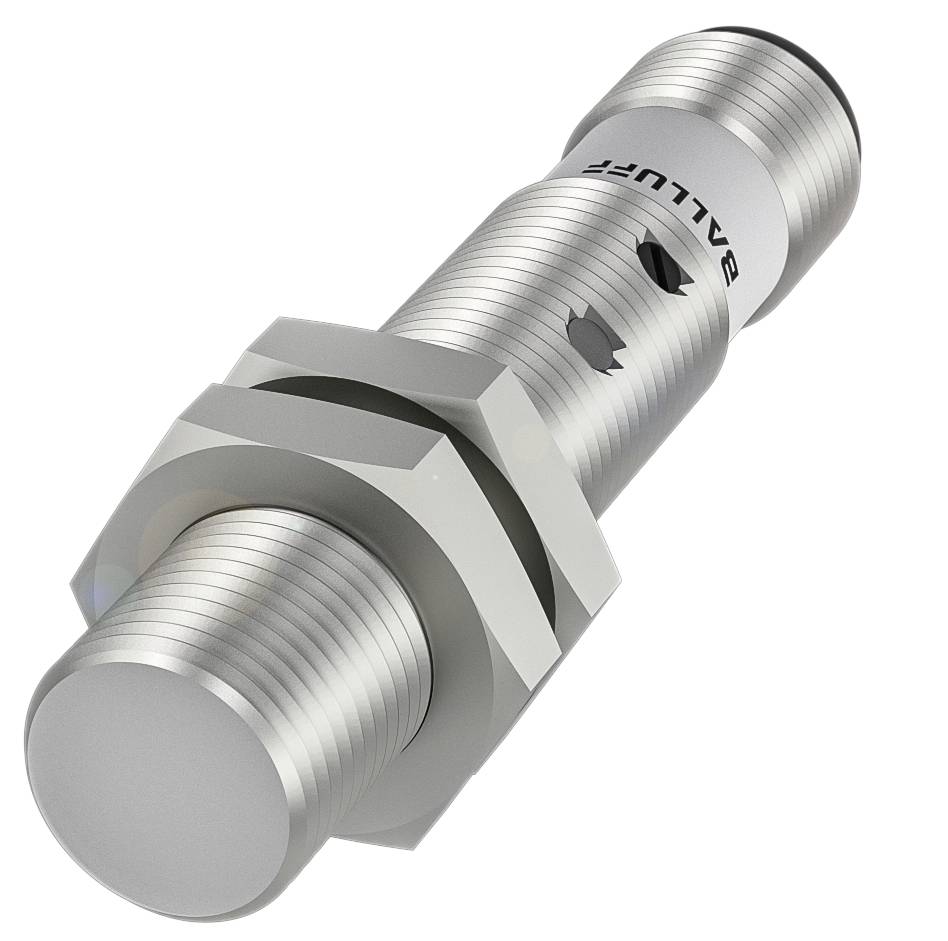

Name: BALLUFF Détecteur capacitif capacitif BCS0037 BCS0037 M12 affleurant PNP (Ø x L) 12 mm x 60.00 mm
Brand: BALLUFF
SKU: 3416545
Availability: BackOrder

Points forts & détails

Capteur de proximité capacitif BCS0037 Balluff pour la détection d'objets

Connexion : connecteur, connecteur M12x1, 4 pôles
Dimensions : Ø 12 x 60 mm
Montage : encastrable
Série : M12
Filetage (A) : M12x1

Caractéristiques techniques

Caractéristiques principales :dimensions : Ø 12 x 60 mm
Surface active, matériau : PTFE
Connexion : connecteur, connecteur M12x1, 4 pôles
Série : M12
Tension de fonctionnement Ub : 12...35 VDC
Montage : encastrable
Matériau du boîtier : acier inoxydable (1.4301)
Filetage (A) : M12x1
Portée : 1...4 mm
Sortie de commutation : PNP N/O (NO)
Fréquence de commutation : 100 Hz
Indice de protection : IP65
Sensibilité : distance de commutation réglable
Température ambiante : -30...70 °C.
Caractéristiques supplémentaires :
Contenu de la livraison : écrou (2x)|tournevis|Guide de démarrage rapide
Dimensions : Ø 12 x 60 mm
Affichage de la fonction : oui
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 200 ma
Tension d'isolation nominale UI : 75 V DC
Tension de fonctionnement Ub : 12...35 VDC
Catégorie d'utilisation : DC-13
Ondulation résiduelle max. (% de Ue) : 10%
Fréquence de commutation : 100 Hz
Chute de tension statique max. : 1,5 V.
Connexion : connecteur M12x1, 4 pôles, codage A.
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Possibilité d'échange protégée : oui
Hystérésis H max. (% de Sr) : 15.0%
Distance de commutation nominale SN : 4 mm
Dérive de température max. (% de Sr) : 20%
Précision de répétition max. (% de Sr) : 2.0%
MTTF (40 °C) : 584 A.
Surface active, matériau : PTFE
Couple de serrage : 8 Nm
Taille M12x1
Montage : encastrable
Sortie de commutation : PNP N/O (NO)
Matériau du boîtier : acier inoxydable (1.4301)
Nombre de broches : 4
Série : M12
Courant à vide IO max. Pour Ue : 12 ma
Sensibilité : distance de commutation réglable
Plage de mesure : 1...4 mm
Matériau du couvercle : PA
Filetage (A) : M12x1

Type de produit: Détecteur capacitif

Type: BCS0037

Tension de fonctionnement min.: 12.0 V

Tension de fonctionnement max.: 35.0 V

Tension de fonctionnement: 12.0 - 35.0 V

Type de contact: 1 PNP

Sorties: PNP

Matériau du boîtier: acier inoxydable

Modèle: capacitif

Type de montage: affleurant

Taille: M12

Branchement: M12

Température min.: -30 °C

Température max.: 70 °C

: IP65

Longueur: 60.00 mm

Largeur: 60 mm

Diamètre: 12 mm

Dim.: (Ø x L) 12 mm x 60.00 mm

Contenu: 1 pc(s)

Tension nominale: 35.0 V

Tension de fonctionnement: 24 V/DC

Fréquence de commutation: 100 Hz

Courant de service: 200 mA

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3416545 BALLUFF Détecteur capacitif capacitif BCS0037 BCS0037 M12 affleurant PNP (Ø x L) 12 mm x 60.00 mm

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3416545 BALLUFF Détecteur capacitif capacitif BCS0037 BCS0037 M12 affleurant PNP (Ø x L) 12 mm x 60.00 mm

Description

Les capteurs capacitifs pour la détection d'objets disposent d'un champ électrique droit. Vous détectez à la fois les solides tels que les wafers, les cartes de circuits imprimés, les cartons, les piles de papier, les bouteilles, blocs et plaques en plastique, ainsi que liquides par parois de récipients ou tuyaux en verre et en plastique (épaisseur max. 4 mm). M12, capteur capacitif, M12x1, connecteur, N/O (NO), PNP, 4 mm, encastrable

Ce texte a été traduit par une machine.
