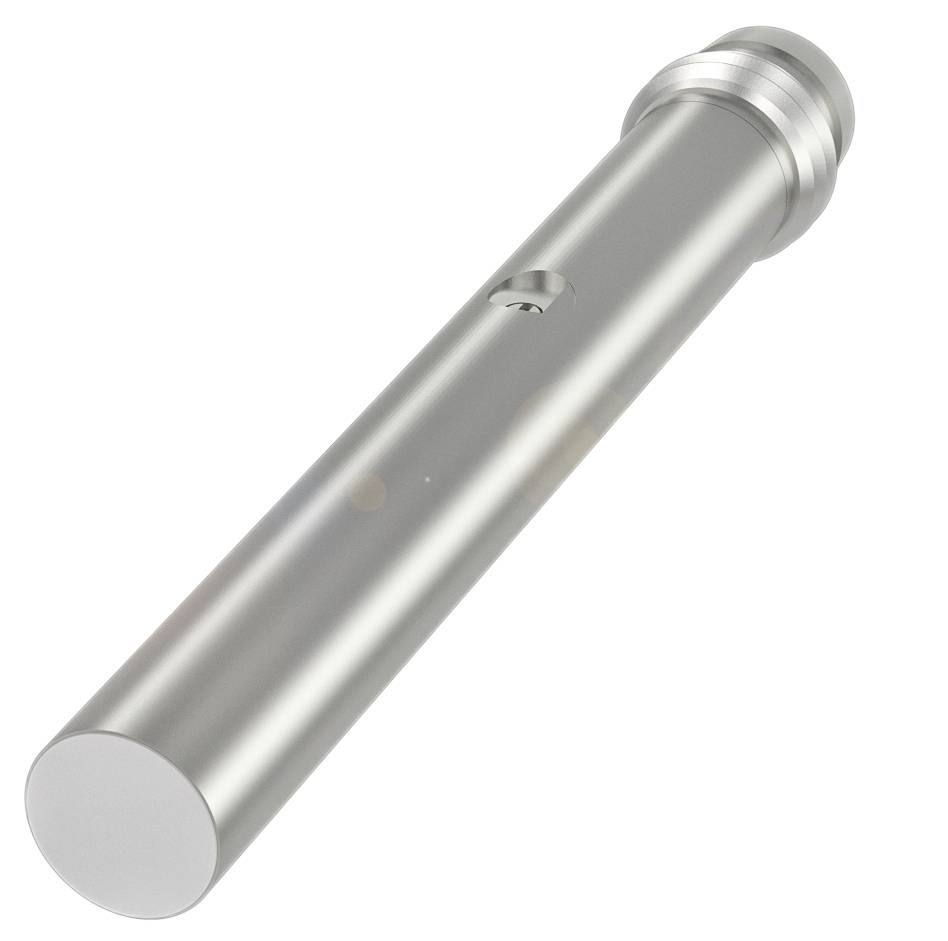

Name: BALLUFF Détecteur capacitif capacitif BCS001R BCS001R 6.5 mm affleurant PNP (Ø x H) 6.5 mm x 54 mm
Brand: BALLUFF
SKU: 3417362
Availability: BackOrder

Points forts & détails

Balluff BCS001R version cylindrique compacte sans filetage

Connexion : connecteur, mâle M8 x 1, 3 pôles
Dimensions : Ø 6,5 x 54 mm
Montage : encastrable
Sortie de commutation : PNP N/O (NO)
Série G06

Caractéristiques techniques

Caractéristiques principales :dimensions : Ø 6,5 x 54 mm
Surface active, matériau : PTFE
Connexion : connecteur, mâle M8 x 1, 3 pôles
Série G06
Tension de fonctionnement Ub : 11...30 VDC
Montage : encastrable
Matériau du boîtier : acier inoxydable (1.4301)
Portée : 0,1...1,5 mm
Sortie de commutation : PNP N/O (NO)
Fréquence de commutation : 100 Hz
Indice de protection : IP65
Sensibilité : distance de commutation réglable
Température ambiante : -10...70 °C.
Caractéristiques supplémentaires :
Contenu de la livraison : tournevis|Guide de démarrage rapide
Dimensions : Ø 6,5 x 54 mm
Affichage de la fonction : oui
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 50 ma
Tension d'isolation nominale UI : 75 V DC
Tension de fonctionnement Ub : 11...30 VDC
Catégorie d'utilisation : DC-13
Ondulation résiduelle max. (% de Ue) : 10%
Fréquence de commutation : 100 Hz
Chute de tension statique max. : 2 V.
Connexion : mâle M8 x 1, 3 pôles
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Possibilité d'échange protégée : oui
Hystérésis H max. (% de Sr) : 15.0%
Distance de commutation nominale SN : 1,5 mm
Dérive de température max. (% de Sr) : 15%
Précision de répétition max. (% de Sr) : 2.0%
MTTF (40 °C) : 444 A.
Surface active, matériau : PTFE
Taille D6.5
Montage : encastrable
Sortie de commutation : PNP N/O (NO)
Matériau du boîtier : acier inoxydable (1.4301)
Nombre de broches : 3
Série G06
Courant à vide IO max. Pour Ue : 10 ma
Sensibilité : distance de commutation réglable
Plage de mesure : 0.1...1.5 mm

Type de produit: Détecteur capacitif

Type: BCS001R

Tension de fonctionnement min.: 11.0 V

Tension de fonctionnement max.: 30.0 V

Tension de fonctionnement: 11.0 - 30.0 V

Type de contact: 1 NO (T)

Distance de commutation (max.): 1.5 mm

Sorties: PNP

Matériau du boîtier: acier inoxydable

Modèle: capacitif

Propriété du matériau: inoxydable

Type de montage: affleurant

Taille: 6.5 mm

Branchement: fiche mâle

Température min.: -10 °C

Température max.: 70 °C

: IP65

Longueur: 54.00 mm

Largeur: 54 mm

Hauteur: 54 mm

Diamètre: 6.5 mm

Dim.: (Ø x H) 6.5 mm x 54 mm

Contenu: 1 pc(s)

Tension nominale: 30.0 V

Tension de fonctionnement: 24 V/DC

Fréquence de commutation: 100 Hz

Courant de service: 50 mA

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3417362 BALLUFF Détecteur capacitif capacitif BCS001R BCS001R 6.5 mm affleurant PNP (Ø x H) 6.5 mm x 54 mm

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3417362 BALLUFF Détecteur capacitif capacitif BCS001R BCS001R 6.5 mm affleurant PNP (Ø x H) 6.5 mm x 54 mm

Description

Les capteurs capacitifs pour la détection d'objets disposent d'un champ électrique droit. Vous détectez à la fois les solides tels que les wafers, les cartes de circuits imprimés, les cartons, les piles de papier, les bouteilles, blocs et plaques en plastique, ainsi que liquides par parois de récipients ou tuyaux en verre et en plastique (épaisseur max. 4 mm). Dimensions=Ø 6,5 x 54 mm, série=G06, montage=encastré, raccordement=connecteur, connecteur M8 x 1, 3 pôles, sortie de commutation = PNP NO (NO), fréquence de commutation = 100 Hz, portée = 0,1...1,5 mm, sensibilité = distance de commutation réglable, matériau du boîtier=acier inoxydable (1.4301), surface active, matériau=PTFE, température ambiante=-10...70 °C, tension de fonctionnement Ub=11...30 VDC, homologation/conformité=CEculusWEEE, indice de protection=IP65

Ce texte a été traduit par une machine.
