Photo non contractuelle

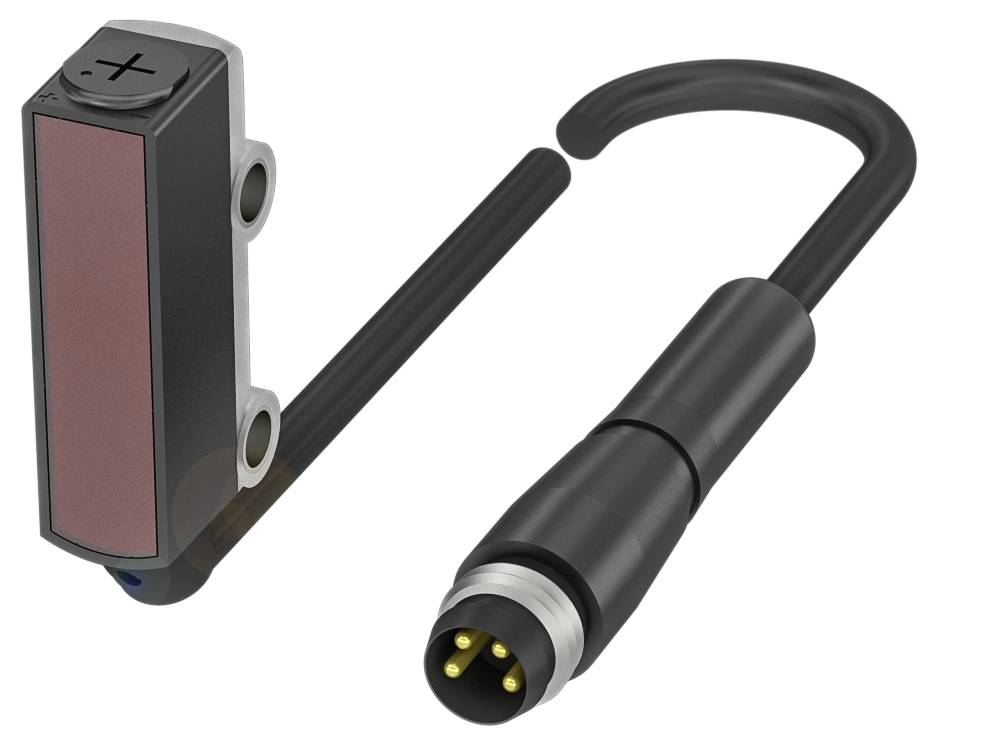

BALLUFF Capteur opto BOS0234 BOS0234 commutation en réception 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur opto
Fonctions
commutation en réception
Tension de fonctionnement max.
30.0 V
Branchement
câble avec connecteur M8 4 pins
Type
BOS0234
Fiche technique (PDF)
Nombre
Total (CHF 227.95 / pièce(s))
CHF 227.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Capteur lumineux Kubluff BOS0234 avec différents types d'éclairage jusqu'à 3 m de portée
- Dimensions : 7,7 x 32,5 x 13,5 mm
- Série : R020K
- Interface : PNP N/O (NO)
- Principe de fonctionnement : capteur opto-électronique
- Principe de fonctionnement optique : cellule photoélectrique, triangulation
Caractéristiques techniques
- Caractéristiques principales :dimensions : 7.7 x 32.5 x 13.5 mm
- Surface active, matériau : PMMA
- Connexion : câble avec connecteur, mâle M8 x 1, 4 pôles, 0,20 m, PVC
- Série : R020K
- Tension de fonctionnement Ub : 10...30 VDC
- Principe de fonctionnement : capteur opto-électronique
- Principe de fonctionnement optique : cellule photoélectrique, triangulation
- Matériau du boîtier : ABS.
- Type de lumière : lumière rouge LED
- Taille du spot lumineux : Ø 4.4 mm à 80 mm
- Particularité optique : masquage d'arrière-plan
- Portée : 1...150 mm
- Interface : PNP N/O (NO)
- Caractéristique du faisceau : mise au point typique à 15 mm
- Caractéristiques supplémentaires :
- Principe de fonctionnement : capteur opto-électronique
- Dimensions : 7,7 x 32,5 x 13,5 mm
- Fixation : vis M3
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 50 ma
- Tension d'isolation nominale UI : 50 V DC
- Tension de fonctionnement Ub : 10...30 VDC
- Ondulation résiduelle max. (% de Ue) : 20%
- Fréquence de commutation : 800 Hz
- Indice de protection: III
- Connexion : câble avec connecteur, M8x1-|mâle, 4 pôles, 0,20 m, PVC
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Distance de commutation nominale SN : 150 mm
- MTTF (40 °C) : 3487 A.
- Surface active, matériau : PMMA
- Sortie de commutation : PNP N/O (NO) broche 4
- Diamètre du câble D : 2,40 mm
- Longueur de câble L : 0,2 m
- Matériau du boîtier : ABS.
- Matériau de gaine : PVC
- Indice de protection : IP67
- Température ambiante : -20 50 °C
- Portée : 1...150 mm
- Possibilité de réglage : distance de commutation (SN)
- Série : R020K
- Forme : parallélépipède|raccordement 60°
- Affichage : LED verte : tension de fonctionnement|LED jaune : réception de la lumière
- Réglage : potentiomètre 3 vitesses
- Câble de coupure toff max. 0,5 ms.
- Commutation de marche tonalité max. : 0,5 ms.
- Courant à vide IO max. Pour Ue : 20 ma
- Chute de tension max. Pour IE : 2,5 V.
- Lumière extérieure max. : 5000 lux
- Principe de fonctionnement optique : cellule photoélectrique, triangulation
- Type de lumière : lumière rouge LED
- Taille du spot lumineux : Ø 4.4 mm à 80 mm
- Particularité optique : masquage d'arrière-plan
- Fonction de commutation optique : à commutation claire
- Caractéristique du faisceau : mise au point typique à 15 mm
- Longueur d'onde : 660 nm
- Type de produit
Capteur opto
- Type
BOS0234
- Fonctions
commutation en réception
- Tension de fonctionnement
24
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Type de contact
1 NO (T)
- Sorties
PNP
- Fréquence de commutation
800 Hz
- Branchement
câble avec connecteur M8 4 pins
- Longueur de câble
0.20 m
- Matériau du boîtier
ABS
- Type d'émetteur
Led rouge
- Longueur d’onde
660 nm
150 mm
- Spécificités
avec occultation d'arrière-plan
IP67
- Température min.
-20 °C
- Température max.
50 °C
- Longueur
13.50 mm
- Largeur
7.70 mm
- Hauteur
32.50 mm
- Profondeur
13.5 m
- Dim.
(L x l x H) 13.50 x 7.70 x 32.50 mm
- Contenu
1 pc(s)
- Tension nominale
30.0 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3418095 BALLUFF Capteur opto BOS0234 BOS0234 commutation en réception 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3418095 BALLUFF Capteur opto BOS0234 BOS0234 commutation en réception 1 pc(s)
Description
Les capteurs lumineux avec suppression de l'arrière-plan garantissent une détection fiable indépendamment de la surface, de la couleur et du matériau. Votre mode de palpage est presque constant même à différents degrés de rémission. Série=R020K, dimensions=7.7 x 32.5 x 13.5 mm, interface=PNP N/O (NO), principe de fonctionnement=capteur optoélectronique, principe de fonctionnement optique=cellule photoélectrique, triangulation, particularité optique = éblouissement de l'arrière-plan, caractéristique du faisceau = mise au point typique à 15 mm, type de lumière = lumière rouge LED, taille du spot lumineux = Ø 4.4 mm à 80 mm, portée = 1...150 mm, raccordement = câble avec connecteur, connecteur M8x1, 4 pôles, 0,20 m, PVC, matériau du boîtier=ABS, surface active, matériau=PMMA, tension de fonctionnement Ub=10...30 VDC, homologation/conformité=CECUULUSWEEE
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
