Photo non contractuelle

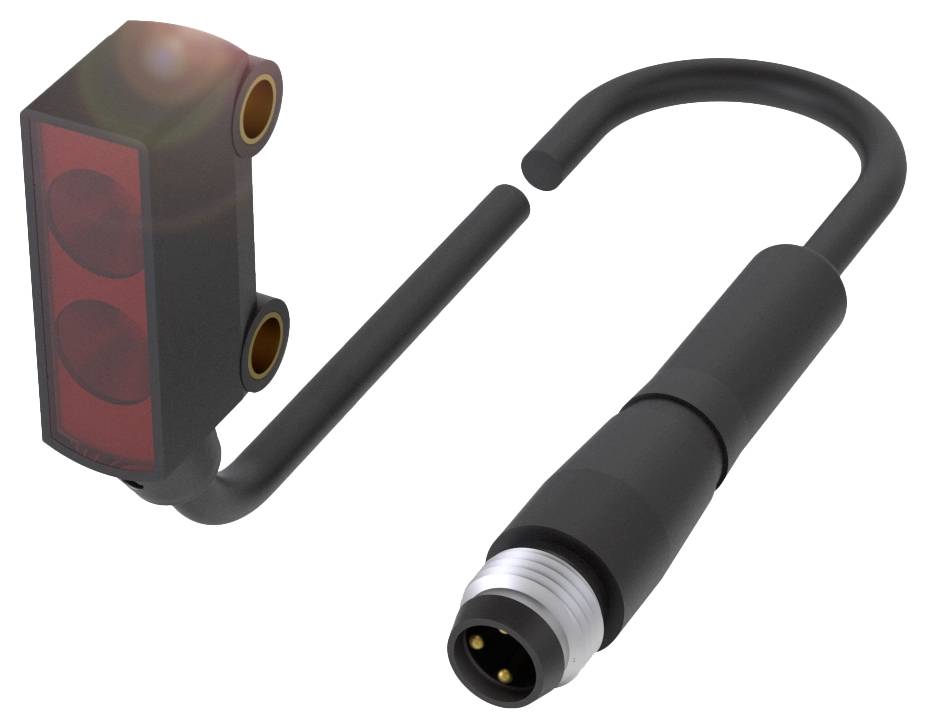

BALLUFF Capteur opto BOS020T BOS020T commutation sans réception 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Single
Type de produit
Capteur opto
Fonctions
commutation sans réception
Tension de fonctionnement max.
30.0 V
Branchement
câble avec connecteur M8 3 pins
Fiche technique (PDF)
Nombre
Total (CHF 153.95 / pièce(s))
CHF 153.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Barrière lumineuse à réflexion Kubluff BOS020T avec différents types d'éclairage jusqu'à 3 m de portée
- Dimensions : 7,7 x 26,8 x 13,5 mm
- Série : R020K
- Interface : PNP N/O (NO)
- Principe de fonctionnement : capteur opto-électronique
- Principe de fonctionnement optique : barrière photoélectrique réfléchissante
Caractéristiques techniques
- Caractéristiques principales :dimensions : 7.7 x 26.8 x 13.5 mm
- Surface active, matériau : PMMA
- Connexion : câble avec connecteur, mâle M8 x 1, 3 pôles, 0,20 m, PVC
- Série : R020K
- Tension de fonctionnement Ub : 10...30 VDC
- Principe de fonctionnement : capteur opto-électronique
- Principe de fonctionnement optique : barrière photoélectrique réfléchissante
- Matériau du boîtier : ABS.
- Type de lumière : lumière rouge LED
- Taille du spot lumineux : Ø 10 mm à 100 mm
- Portée : 03 m
- Interface : PNP N/O (NO)
- Caractéristique du faisceau : divergence
- Caractéristiques supplémentaires :
- Principe de fonctionnement : capteur opto-électronique
- Dimensions : 7,7 x 26,8 x 13,5 mm
- Fixation : vis M3
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 50 ma
- Tension d'isolation nominale UI : 50 V DC
- Tension de fonctionnement Ub : 10...30 VDC
- Ondulation résiduelle max. (% de Ue) : 20%
- Fréquence de commutation : 800 Hz
- Indice de protection: III
- Connexion : câble avec connecteur, M8x1-|mâle, 3 pôles, 0,20 m, PVC
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation nominale SN : 3 m
- MTTF (40 °C) : 3378 A.
- Surface active, matériau : PMMA
- Sortie de commutation : PNP N/O (NO)
- Diamètre du câble D : 2,40 mm
- Longueur de câble L : 0,2 m
- Matériau du boîtier : ABS.
- Matériau de gaine : PVC
- Indice de protection : IP67
- Température ambiante : de -25 à 50 °C
- Portée : 03 m
- Série : R020K
- Forme : parallélépipède|raccordement 60°
- Affichage : LED verte : tension de fonctionnement|LED jaune : réception de la lumière
- Câble de coupure toff max. : 0,63 ms.
- Enclenchement sonore max. : 0,63 ms.
- Courant à vide IO max. Pour Ue : 20 ma
- Chute de tension max. Pour IE : 2,5 V.
- Lumière extérieure max. : 5000 lux
- Principe de fonctionnement optique : barrière photoélectrique réfléchissante
- Type de lumière : lumière rouge LED
- Taille du spot lumineux : Ø 10 mm à 100 mm
- Filtre de polarisation : oui
- Fonction de commutation optique : commutation foncée
- Caractéristique du faisceau : divergence
- Longueur d'onde : 660 nm
- Réflecteur de référence : BOS R-9
- Zone d'obturation : 25 mm
- Type d'emballage
Single
- Type de produit
Capteur opto
- Type
BOS020T
- Fonctions
commutation sans réception
- Tension de fonctionnement
24
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Type de contact
1 NO (T)
- Sorties
PNP
- Fréquence de commutation
800 Hz
- Branchement
câble avec connecteur M8 3 pins
- Longueur de câble
0.20 m
- Matériau du boîtier
ABS
- Type d'émetteur
Led rouge
- Longueur d’onde
660 nm
3 m
IP67
- Température min.
-25 °C
- Température max.
50 °C
- Longueur
13.50 mm
- Largeur
7.70 mm
- Hauteur
26.80 mm
- Diamètre
10 m
- Dim.
(Ø x H) 10 m x 26.80 mm
- Contenu
1 pc(s)
- Tension nominale
30.0 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3418460 BALLUFF Capteur opto BOS020T BOS020T commutation sans réception 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3418460 BALLUFF Capteur opto BOS020T BOS020T commutation sans réception 1 pc(s)
Description
Notre barrière photoélectrique réfléchissante est particulièrement simple à aligner grâce à de généreuses tolérances de montage. Vous ne montez qu'un seul appareil électrique plus un réflecteur. Les grands réflecteurs garantissent des portées élevées. Les barrières photoélectriques détectent les objets indépendamment de la surface, de la couleur et du matériau. Grâce à un filtre polaire, ils sont également adaptés pour la détection d'objets brillants. Série=R020K, dimensions=7.7 x 26.8 x 13.5 mm, interface=PNP NO (NO), principe de fonctionnement=capteur opto-électronique, principe de fonctionnement optique=barrière photoélectrique réfléchissante, caractéristique du faisceau=divergence, type de lumière = LED rouge, taille du spot lumineux = Ø 10 mm à 100 mm, portée = 0...3 m, raccordement = câble avec connecteur, connecteur M8 x 1, 3 pôles, 0,20 m, PVC, matériau du boîtier=ABS, surface active, matériau=PMMA, tension de fonctionnement Ub=10...30 VDC, homologation/conformité=CECUULUSWEEE
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
