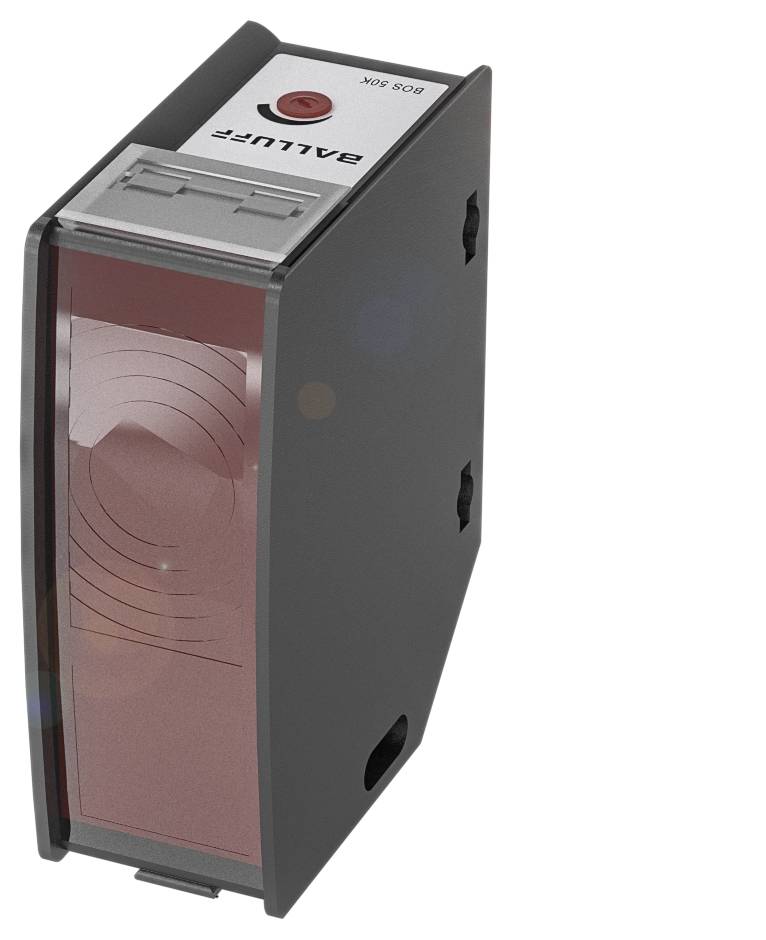

Name: BALLUFF Capteur opto BOS0156 BOS0156 commutation en réception 1 pc(s)
Brand: BALLUFF
SKU: 3416813
Availability: BackOrder

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Capteur opto

Fonctions

commutation en réception

Tension de fonctionnement max.

30.0 V

Branchement

M12, 4 pôles

Fiche technique (PDF)

Livraison le mar. 15 décembre

Nombre

pièce(s)

Total (CHF 237.95 / pièce(s))

CHF 275.95

-14 %

CHF 237.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Capteur lumineux Kubluff BOS0156 avec différents types d'éclairage jusqu'à 60 m de portée

Dimensions : 28,5 x 80,5 x 62 mm
Série 50K
Interface : PNP N/O (NO)
Principe de fonctionnement : capteur opto-électronique
Principe de fonctionnement optique : cellule photoélectrique, triangulation

Caractéristiques techniques

Caractéristiques principales :dimensions : 28.5 x 80.5 x 62 mm
Surface active, matériau : verre
Connexion : connecteur, connecteur M12x1, 4 pôles
Série 50K
Tension de fonctionnement Ub : 10...30 VDC
Principe de fonctionnement : capteur opto-électronique
Principe de fonctionnement optique : cellule photoélectrique, triangulation
Matériau du boîtier : PC
ABS
Type de lumière : lumière rouge LED
Dimensions du spot : 60 x 60 mm pour le Sr
Particularité optique : masquage d'arrière-plan
Portée : 200...2000 mm
Interface : PNP N/O (NO)
Caractéristique du faisceau : divergence
Caractéristiques supplémentaires :
Dimensions : 28,5 x 80,5 x 62 mm
Fixation : vis M5
Connexion : connecteur, connecteur M12x1, 4-|pôles
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Possibilité d'échange protégée : oui
Hystérésis H max. (% de Sr) : 5,0%
Distance de commutation nominale SN : 2 m, réglable
Dérive de température max. (% de Sr) : 10%
Précision de répétition max. (% de Sr) : 5,0%
Surface active, matériau : verre
Sortie de commutation : PNP N/O (NO)
Matériau du boîtier : PC|ABS
En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms, 3x6
En 60068-2-6, vibration : 10...55 Hz, amplitude 0,5 mm, 3x30 min
Indice de protection : IP67
Température ambiante : -10...60 °C.
Écart de distance 18 % max. (% de Sr) : 8 %
Portée : 200...2000 mm
Contacts, protection de surface : dorés
Lumière extérieure max. : 10000 lux
Principe de fonctionnement optique : cellule photoélectrique, triangulation
Type de lumière : lumière rouge LED
Dimensions du spot : 60 x 60 mm pour le Sr
Particularité optique : masquage d'arrière-plan
Fonction de commutation optique : à commutation claire
Caractéristique du faisceau : divergence
Longueur d'onde : 630 nm
Groupe de LED selon IEC 62471 : groupe libre
MTTF (40 °C) matériau : 219 A.
Ecart de distance 6% max. (% de Sr): 25.0%
Fonction de commutation, sortie supplémentaire : contact NC
Sortie supplémentaire : sortie d'erreur PNP

Type d'emballage: Piece

Type de produit: Capteur opto

Type: BOS0156

Fonctions: commutation en réception

Tension de fonctionnement: 24

Tension de fonctionnement min.: 10.0 V

Tension de fonctionnement max.: 30.0 V

Tension de fonctionnement: 10.0 - 30.0 V

Type de contact: 1 NO (T)

Sorties: PNP

Branchement: M12, 4 pôles

Matériau du boîtier: PC

Type d'émetteur: Led rouge

Longueur d’onde: 630 nm

: 2000 mm

Spécificités: avec occultation d'arrière-plan

: IP67

Température min.: -10 °C

Température max.: 60 °C

Longueur: 62.00 mm

Largeur: 28.50 mm

Hauteur: 80.50 mm

Profondeur: 62 m

Dim.: (L x l x H) 62.00 x 28.50 x 80.50 mm

Contenu: 1 pc(s)

Tension nominale: 30.0 V

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3416813 BALLUFF Capteur opto BOS0156 BOS0156 commutation en réception 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3416813 BALLUFF Capteur opto BOS0156 BOS0156 commutation en réception 1 pc(s)

Description

Les capteurs lumineux avec suppression de l'arrière-plan garantissent une détection fiable indépendamment de la surface, de la couleur et du matériau. Votre mode de palpage est presque constant même à différents degrés de rémission. Série=50K, dimensions=28.5 x 80.5 x 62 mm, interface=PNP NO (NO), principe de fonctionnement=capteur optoélectronique, principe de fonctionnement optique=capteur lumineux, triangulation, particularité optique = éblouissement de fond, caractéristique du faisceau = divergence, type de lumière = lumière rouge LED, taille du spot lumineux = 60 x 60 mm pour Sr, portée = 200...2000 mm, raccordement = connecteur, connecteur M12x1, 4 pôles, matériau du boîtier=PC ABS, surface active, matériau=verre, tension de fonctionnement Ub=10...30 VDC, homologation/conformité=CECUULUSEACWEEE
