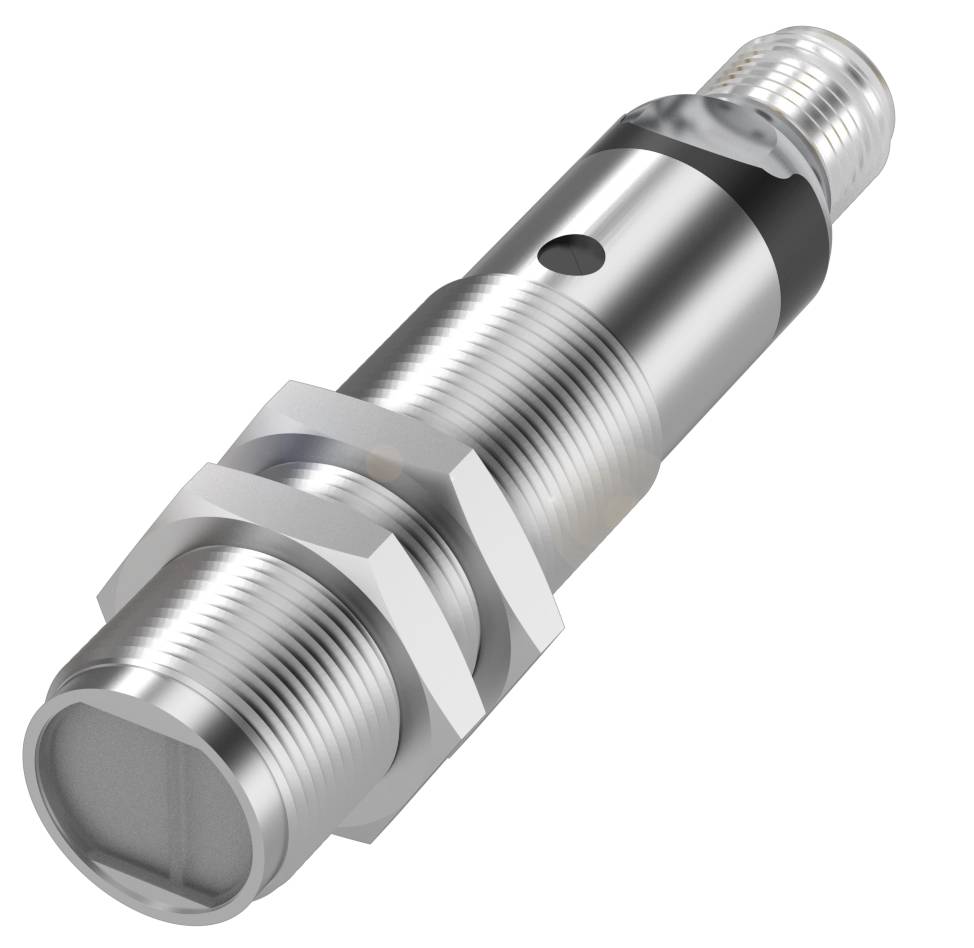

Photo non contractuelle
BALLUFF Capteur opto BOS013H BOS013H commutation en réception 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Capteur opto
Fonctions
commutation en réception
Tension de fonctionnement max.
30.0 V
Branchement
M12, 4 pôles
Fiche technique (PDF)
Nombre
Total (CHF 171.95 / pièce(s))
CHF 205.95
-17 %
CHF 171.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Capteur lumineux cylindrique BOS013H Balluff avec filetage M18 et différents types de lumière
- Dimensions : Ø 18 x 81,5 mm
- Série 18M
- Interface : PNP N/O (NO)
- PNP NF (NC)
- Principe de fonctionnement : capteur opto-électronique
- Principe de fonctionnement optique : cellule photoélectrique, énergétique
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 18 x 81,5 mm
- Surface active, matériau : PMMA
- Connexion : connecteur, connecteur M12x1, 4 pôles
- Série 18M
- Tension de fonctionnement Ub : 10...30 VDC
- Principe de fonctionnement : capteur opto-électronique
- Principe de fonctionnement optique : cellule photoélectrique, énergétique
- Matériau du boîtier : laiton, nickelé
- Type de lumière : lumière rouge laser
- Portée : 0350 mm
- Interface : PNP N/O (NO)
- PNP NF (NC)
- Caractéristique du faisceau : divergence
- Caractéristiques supplémentaires :
- Principe de fonctionnement : capteur opto-électronique
- Dimensions : Ø 18 x 81,5 mm
- Fixation : écrou M18x1
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 100 ma
- Tension d'isolation nominale UI : 75 V DC
- Tension de fonctionnement Ub : 10...30 VDC
- Ondulation résiduelle max. (% de Ue) : 8%
- Fréquence de commutation : 1500 Hz
- Classe de protection : II
- Connexion : connecteur, connecteur M12x1, 4-|pôles
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Distance de commutation nominale SN : 350 mm, réglable
- MTTF (40 °C) : 739 A.
- Surface active, matériau : PMMA
- Matériau du boîtier : laiton, nickelé
- Portée : 0350 mm
- Couple de serrage max. : 22 Nm
- Possibilité de réglage : distance de commutation (SN)
- Protection de surface : nickelée
- Série 18M
- Forme : cylindre|optique droite
- Affichage : fonction de sortie - LED jaune|LED verte : tension de fonctionnement
- Réglage : potentiomètre 270°
- Câble de coupure toff max. : 0,33 ms.
- Commutation d'enclenchement tonalité max. : 0,33 ms.
- Courant à vide IO max. Pour Ue : 35 ma
- Chute de tension max. Pour IE : 2 V.
- Lumière extérieure max. : 5000 lux
- Principe de fonctionnement optique : cellule photoélectrique, énergétique
- Classe laser selon IEC 60825-1: 1
- Type de lumière : lumière rouge laser
- Puissance moyenne Po max.: 390 μW
- Durée d'impulsion t max. : 6,0 μs
- Fréquence de pouls : 25 kHz
- Fonction de commutation optique : à commutation claire|à commutation sombre
- Caractéristique du faisceau : divergence
- Longueur d'onde : 650 nm
- Type d'emballage
Piece
- Type de produit
Capteur opto
- Type
BOS013H
- Fonctions
commutation en réception
- Tension de fonctionnement
24
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Type de contact
1 NF (R)
1 NO (T)
- Sorties
PNP
- Fréquence de commutation
1500 Hz
- Branchement
M12, 4 pôles
- Taille
M18
- Matériau du boîtier
laiton
- Propriété du matériau
nickelé
- Type d'émetteur
Laser à semi-conducteurs rouge
- Classe de laser
1
- Longueur d’onde
650 nm
350 mm
- Spécificités
afficheur LED
IP67
- Température min.
-10 °C
- Température max.
50 °C
- Longueur
81.50 mm
- Diamètre
18 mm
- Dim.
(Ø x L) 18 mm x 81.50 mm
- Contenu
1 pc(s)
- Tension nominale
30.0 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3418495 BALLUFF Capteur opto BOS013H BOS013H commutation en réception 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3418495 BALLUFF Capteur opto BOS013H BOS013H commutation en réception 1 pc(s)
Description
Les capteurs de lumière à énergie sont parfaits pour Ideal pour la détection des différences de contraste. Vous détectez les objets en fonction de la surface, de la couleur et du matériau.vous êtes économique, facile à monter et à orienter. Capteur opto-électronique, émetteur lumineux = laser, type de connexion = connecteur, sortie de commutation = PNP NO (NO) ; PNP NF (NC) broches 4-2, portée max. = 350 mm
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
