Name: BALLUFF Capteur opto BOS00TL BOS00TL commutation sans réception 1 pc(s)
Brand: BALLUFF
SKU: 3416678
Availability: BackOrder

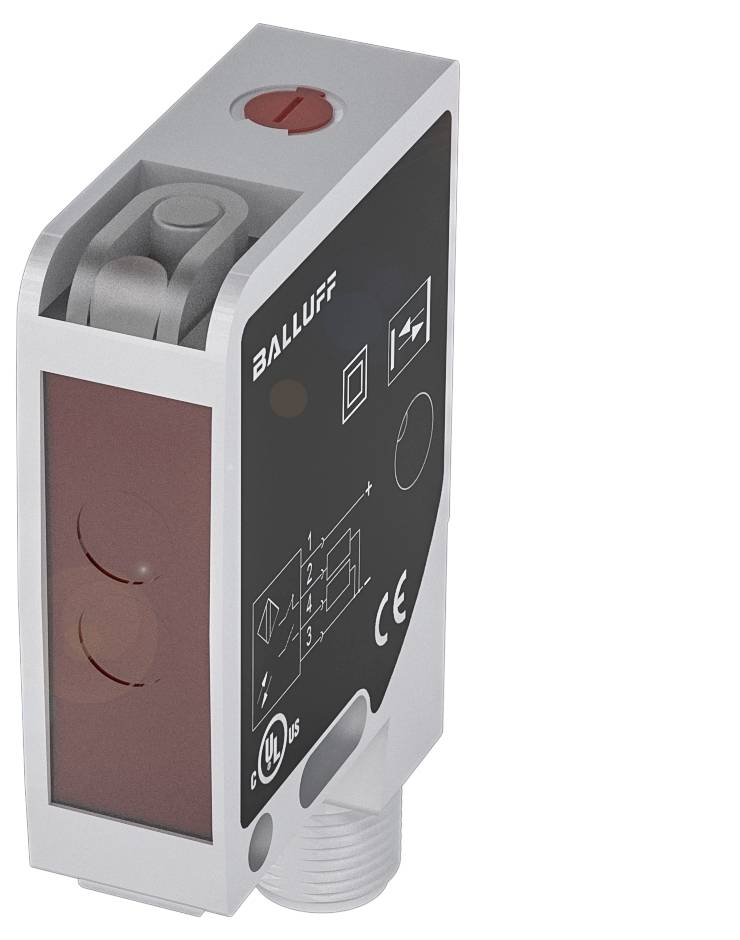

Un capteur rectangulaire argenté avec une face avant noire, la marque 'Balluff' bien visible. Contient des symboles techniques et un bouton rouge sur le dessus.

Photo non contractuelle

Type de produit

Capteur opto

Fonctions

commutation sans réception

Tension de fonctionnement max.

30.0 V

Branchement

M12, 4 pôles

Type

BOS00TL

Fiche technique (PDF)

Livraison le mar. 15 décembre

Nombre

pièce(s)

Total (CHF 299.95 / pièce(s))

CHF 347.95

-14 %

CHF 299.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Barrière lumineuse à réflexion cubique Balluff BOS00TL avec différents types de lumière

Dimensions : 15 x 50 x 42,5 mm
Série 21M
Interface : PNP N/O (NO)
PNP NF (NC)
Principe de fonctionnement : capteur opto-électronique
Principe de fonctionnement optique : barrière photoélectrique réfléchissante

Caractéristiques techniques

Caractéristiques principales :dimensions : 15 x 50 x 42,5 mm
Surface active, matériau : PMMA
Connexion : connecteur, connecteur M12x1, 4 pôles
Série 21M
Tension de fonctionnement Ub : 10...30 VDC
Principe de fonctionnement : capteur opto-électronique
Principe de fonctionnement optique : barrière photoélectrique réfléchissante
Matériau du boîtier : zinc, moulé sous pression, revêtement par poudre
Aluminium
Type de lumière : lumière rouge laser
Portée : 020 m
Interface : PNP N/O (NO)
PNP NF (NC)
Caractéristique du faisceau : collimaté
Caractéristiques supplémentaires :
Principe de fonctionnement : capteur opto-électronique
Dimensions : 15 x 50 x 42,5 mm
Fixation : vis M4
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 100 ma
Tension d'isolation nominale UI : 75 V DC
Câble tv prêt max. 200 ms.
Tension de fonctionnement Ub : 10...30 VDC
Catégorie d'utilisation : DC-13
Capacité de charge max. Pour Ue : 1 μF
Courant résiduel lr max. : 10 μA
Ondulation résiduelle max. (% de Ue) : 8%
Fréquence de commutation : 2000 Hz
Classe de protection : II
Connexion : connecteur, connecteur M12x1, 4-|pôles
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Distance de commutation nominale SN : 20 m, réglable
MTTF (40 °C) : 308 A.
Surface active, matériau : PMMA
Matériau du boîtier : zinc, moulé sous pression, revêtement par poudre|aluminium
Portée : 020 m
Possibilité de réglage : sensibilité (SN)
Contacts, protection de surface : dorés
Protection de surface : revêtement par poudre
Série 21M
Forme : parallélépipède|raccord pivotant
Affichage : fonction de sortie - LED jaune|LED verte : tension de fonctionnement
Réglage : potentiomètre 270°
Câble de coupure toff max. : 0,25 ms.
Commutation de marche tonalité max. : 0,25 ms.
Courant à vide IO max. Pour Ue : 35 ma
Chute de tension max. Pour IE : 2 V.
Possibilité d'échange protégé zone de détection/plage de mesure : oui

Type de produit: Capteur opto

Type: BOS00TL

Fonctions: commutation sans réception

Tension de fonctionnement: 24

Tension de fonctionnement min.: 10.0 V

Tension de fonctionnement max.: 30.0 V

Tension de fonctionnement: 10.0 - 30.0 V

Type de contact: 1 NF (R)
1 NO (T)

Sorties: PNP

Fréquence de commutation: 2000 Hz

Branchement: M12, 4 pôles

Matériau du boîtier: Zinc

Propriété du matériau: revêtement par poudre

Type d'émetteur: Laser à semi-conducteurs rouge

: 20 m

: IP67

Température min.: -10 °C

Température max.: 50 °C

Longueur: 42.50 mm

Largeur: 15.00 mm

Hauteur: 50.00 mm

Profondeur: 42.5 m

Dim.: (L x l x H) 42.50 x 15.00 x 50.00 mm

Contenu: 1 pc(s)

Tension nominale: 30.0 V

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3416678 BALLUFF Capteur opto BOS00TL BOS00TL commutation sans réception 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3416678 BALLUFF Capteur opto BOS00TL BOS00TL commutation sans réception 1 pc(s)

Description

Notre barrière photoélectrique réfléchissante est particulièrement simple à aligner grâce à de généreuses tolérances de montage. Vous ne montez qu'un seul appareil électrique plus un réflecteur. Les grands réflecteurs garantissent des portées élevées. Les barrières photoélectriques détectent les objets indépendamment de la surface, de la couleur et du matériau. Grâce à un filtre polaire, ils sont également adaptés pour la détection d'objets brillants. Série=21M, dimensions=15 x 50 x 42,5 mm, interface=PNP NO (NO) PNP NF (NC), principe de fonctionnement=capteur opto-électronique, principe de fonctionnement optique=barrière photoélectrique réfléchissante, caractéristique du faisceau=collimaté, type de lumière=lumière laser rouge, portée=0...20 m, raccordement=connecteur, M12x1 mâle, 4 pôles, matériau du boîtier=zinc, aluminium coulé sous pression, surface active, matériau=PMMA, tension de fonctionnement Ub=10...30 VDC, homologation/conformité=CECUULUSWEEE

Ce texte a été traduit par une machine.
