Photo non contractuelle

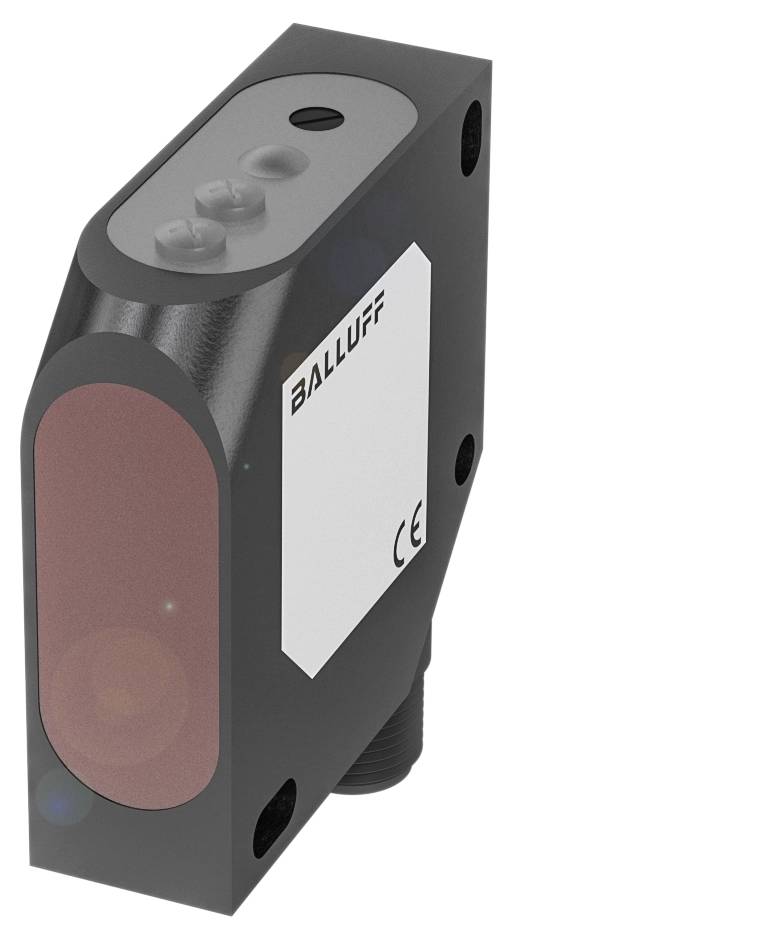

BALLUFF Capteur opto BOS008L BOS008L commutation sans réception 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Capteur opto
Fonctions
commutation sans réception
Tension de fonctionnement max.
30.0 V
Branchement
M12, 4 pôles
Fiche technique (PDF)
Nombre
Total (CHF 509.95 / pièce(s))
CHF 539.95
-6 %
CHF 509.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Balluff BOS008L barrière lumineuse cubique avec différents types d'éclairage jusqu'à 25 m de portée
- Dimensions : 17 x 50 x 50 mm
- Série : 26K
- Interface : PNP N/O (NO)
- PNP NF (NC)
- Principe de fonctionnement : capteur opto-électronique
- Principe de fonctionnement optique : barrière photoélectrique réfléchissante
Caractéristiques techniques
- Caractéristiques principales :dimensions : 17 x 50 x 50 mm
- Surface active, matériau : PMMA
- Connexion : connecteur, connecteur M12x1, 4 pôles
- Série : 26K
- Tension de fonctionnement Ub : 10...30 VDC
- Principe de fonctionnement : capteur opto-électronique
- Principe de fonctionnement optique : barrière photoélectrique réfléchissante
- Matériau du boîtier : ABS.
- Type de lumière : lumière rouge laser
- Taille du spot lumineux : Ø 20 mm à 20 M.
- Particularité optique : optique coaxiale
- Portée : 025 m
- Interface : PNP N/O (NO)
- PNP NF (NC)
- Caractéristique du faisceau : collimaté
- Caractéristiques supplémentaires :
- Principe de fonctionnement : capteur opto-électronique
- Dimensions : 17 x 50 x 50 mm
- Fixation : vis M4
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 200 ma
- Tension d'isolation nominale UI : 75 V DC
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Ondulation résiduelle max. (% de Ue) : 10%
- Fréquence de commutation : 2500 Hz
- Classe de protection : II
- Connexion : connecteur, connecteur M12x1, 4-|pôles
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Distance de commutation nominale SN : 25 m, réglable
- MTTF (40 °C) : 20 A.
- Surface active, matériau : PMMA
- Matériau du boîtier : ABS.
- Portée : 025 m
- Possibilité de réglage : sensibilité (SN)
- Série : 26K
- Forme : parallélépipède|raccord pivotant
- Affichage : fonction de sortie - LED jaune|erreur - LED rouge|distance de commutation - affichage numérique|stabilité - LED verte
- Réglage : potentiomètre 270°
- Câble de coupure toff max. : 0,2 ms.
- Commutation de marche tonalité max. : 0,2 ms.
- Courant à vide IO max. Pour Ue : 40 ma
- Chute de tension max. Pour IE : 2.4 V.
- Réflecteur de référence : BOS R-22
- Type d'emballage
Piece
- Type de produit
Capteur opto
- Type
BOS008L
- Fonctions
commutation sans réception
- Tension de fonctionnement
24
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Type de contact
1 NF (R)
1 NO (T)
- Sorties
PNP
- Fréquence de commutation
2500 Hz
- Branchement
M12, 4 pôles
- Matériau du boîtier
ABS
- Type d'émetteur
Laser à semi-conducteurs rouge
25 m
IP67
- Température min.
-20 °C
- Température max.
45 °C
- Longueur
50.00 mm
- Largeur
17.00 mm
- Hauteur
50.00 mm
- Profondeur
50 m
- Dim.
(L x l x H) 50.00 x 17.00 x 50.00 mm
- Contenu
1 pc(s)
- Tension nominale
30.0 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416733 BALLUFF Capteur opto BOS008L BOS008L commutation sans réception 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416733 BALLUFF Capteur opto BOS008L BOS008L commutation sans réception 1 pc(s)
Description
Notre barrière photoélectrique réfléchissante est particulièrement simple à aligner grâce à de généreuses tolérances de montage. Vous ne montez qu'un seul appareil électrique plus un réflecteur. Les grands réflecteurs garantissent des portées élevées. Les barrières photoélectriques détectent les objets indépendamment de la surface, de la couleur et du matériau. Grâce à un filtre polaire, ils sont également adaptés pour la détection d'objets brillants. Série=26K, dimensions=17 x 50 x 50 mm, interface=PNP N/O (NO) PNP N/F (NC), principe de fonctionnement=capteur optoélectronique, principe de fonctionnement optique=barrière photoélectrique réfléchissante, particularité optique=optique coaxiale, caractéristique du faisceau=collimaté, type de lumière = lumière rouge laser, taille du spot lumineux = Ø 20 mm à 20 m, portée = 0...25 m, raccordement = connecteur, connecteur M12 x 1, 4 pôles, matériau du boîtier=ABS, surface active, matériau=PMMA, tension de fonctionnement Ub=10...30 VDC, homologation/conformité=CULUSCEEACWEEE
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
