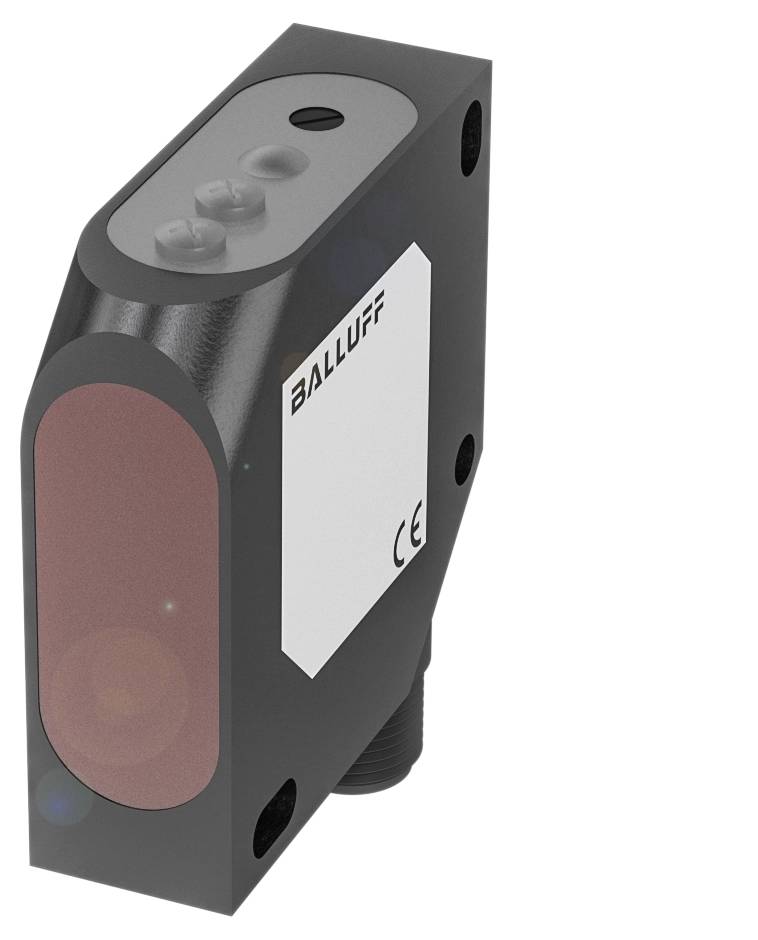

BALLUFF Capteur opto BOS0089 BOS0089 commutation en réception 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Capteur opto
Fonctions
commutation en réception
Tension de fonctionnement max.
30.0 V
Branchement
M12, 4 pôles
Fiche technique (PDF)
Nombre
Total (CHF 305.95 / pièce(s))
CHF 323.95
-6 %
CHF 305.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Capteur lumineux Kubluff BOS0089 avec différents types d'éclairage jusqu'à 25 m de portée
- Dimensions : 17 x 50 x 50 mm
- Série : 26K
- Interface : PNP N/O (NO)
- PNP NF (NC)
- Principe de fonctionnement : capteur opto-électronique
- Principe de fonctionnement optique : cellule photoélectrique, triangulation
Caractéristiques techniques
- Caractéristiques principales :dimensions : 17 x 50 x 50 mm
- Surface active, matériau : PMMA
- Connexion : connecteur, connecteur M12x1, 4 pôles
- Série : 26K
- Tension de fonctionnement Ub : 10...30 VDC
- Principe de fonctionnement : capteur opto-électronique
- Principe de fonctionnement optique : cellule photoélectrique, triangulation
- Matériau du boîtier : ABS.
- Type de lumière : lumière rouge LED
- Taille du spot : Ø 8 mm à 200 mm
- Particularité optique : masquage d'arrière-plan
- Portée : 30...300 mm
- Interface : PNP N/O (NO)
- PNP NF (NC)
- Caractéristiques supplémentaires :
- Principe de fonctionnement : capteur opto-électronique
- Dimensions : 17 x 50 x 50 mm
- Fixation : vis M4
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 200 ma
- Tension d'isolation nominale UI : 75 V DC
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Capacité de charge max. Pour Ue : 1 μF
- Ondulation résiduelle max. (% de Ue) : 10%
- Fréquence de commutation : 1000 Hz
- Classe de protection : II
- Connexion : connecteur, connecteur M12x1, 4-|pôles
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Hystérésis H max. (% de Sr) : 5,0%
- Distance de commutation nominale SN : 300 mm
- MTTF (40 °C) : 193 A.
- Surface active, matériau : PMMA
- Matériau du boîtier : ABS.
- Écart de distance 18 % max. (% de Sr) : 8 % sur 90 % REM.
- Portée : 30...300 mm
- Possibilité de réglage : distance de commutation (SN)
- Série : 26K
- Forme : parallélépipède|raccord pivotant
- Affichage : fonction de sortie - LED jaune|erreur - LED rouge|distance de commutation - affichage numérique|stabilité - LED verte
- Réglage : potentiomètre 2 vitesses
- Câble de coupure toff max. 0,5 ms.
- Commutation de marche tonalité max. : 0,5 ms.
- Courant à vide IO max. Pour Ue : 35 ma
- Chute de tension max. Pour IE : 2.4 V.
- Type d'emballage
Piece
- Type de produit
Capteur opto
- Type
BOS0089
- Fonctions
commutation en réception
- Tension de fonctionnement
24
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Type de contact
1 NF (R)
1 NO (T)
- Sorties
PNP
- Fréquence de commutation
1000 Hz
- Branchement
M12, 4 pôles
- Matériau du boîtier
ABS
- Type d'émetteur
Led rouge
300 mm
- Spécificités
avec occultation d'arrière-plan
IP67
- Température min.
-20 °C
- Température max.
60 °C
- Longueur
50.00 mm
- Largeur
17.00 mm
- Hauteur
50.00 mm
- Dim.
(L x l x H) 50.00 x 17.00 x 50.00 mm
- Contenu
1 pc(s)
- Tension nominale
30.0 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3417606 BALLUFF Capteur opto BOS0089 BOS0089 commutation en réception 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417606 BALLUFF Capteur opto BOS0089 BOS0089 commutation en réception 1 pc(s)
Description
Les capteurs lumineux avec suppression de l'arrière-plan garantissent une détection fiable indépendamment de la surface, de la couleur et du matériau. Votre mode de palpage est presque constant même à différents degrés de rémission. Série=26K, dimensions=17 x 50 x 50 mm, interface=PNP N/O (NO) PNP N/F (NC), principe de fonctionnement=capteur opto-électronique, principe de fonctionnement optique=cellule photoélectrique, triangulation, particularité optique=fondu de fond, type de lumière = LED rouge, taille du spot lumineux = Ø 8 mm à 200 mm, portée = 30...300 mm, raccordement = connecteur, connecteur M12 x 1, 4 pôles, matériau du boîtier=ABS, surface active, matériau=PMMA, tension de fonctionnement Ub=10...30 VDC, homologation/conformité=CULUSCEEACWEEE
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
