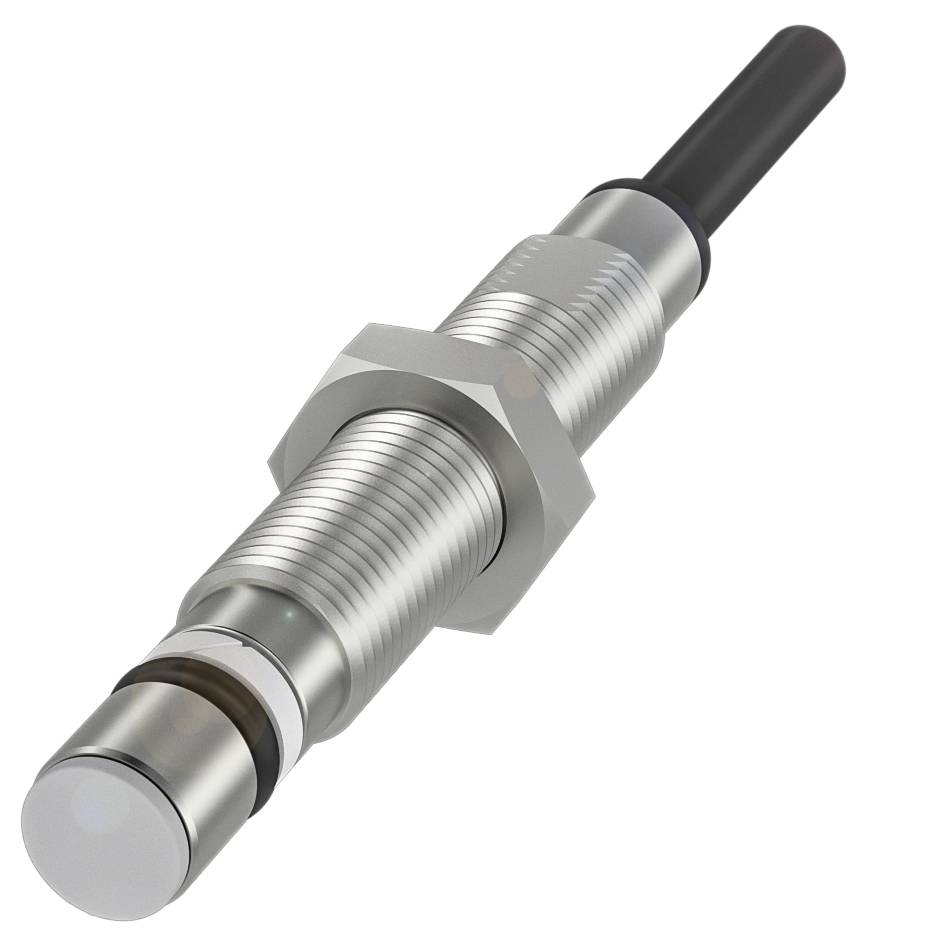

Name: BALLUFF Capteur inductif inductif BHS006U BHS006U M5 affleurant PNP (Ø x L) 5 mm x 32.00 mm Piece
Brand: BALLUFF
SKU: 3416078
Availability: BackOrder

Points forts & détails

Modèle cylindrique Balluff BHS006U pour les applications à haute pression

Dimensions : Ø 5 x 32 mm
Forme : M5x0.5
Montage affleuré
Portée :1 mm
Sortie de commutation : PNP N/O (NO)

Caractéristiques techniques

Caractéristiques principales :dimensions : Ø 5 x 32 mm
Surface active, matériau : céramique
Raccordement : câble, 2.00 m, PUR
Forme : M5x0.5
Tension de fonctionnement Ub : 10...30 VDC
Résistance à la pression max. : 500 bar
Montage affleuré
Matériau du boîtier : acier inoxydable
Portée :1 mm
Sortie de commutation : PNP N/O (NO)
Fréquence de commutation : 3000 Hz
Indice de protection : IP68
Température ambiante : de -25 à 80 °C
Caractéristiques supplémentaires :
Dimensions : Ø 5 x 32 mm
Fixation : M5x0.5
Affichage de la tension de fonctionnement : non
Affichage de la fonction : non
Résistance de sortie Ra : collector ouvert
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 100 ma
Tension d'isolation nominale UI : 75 V DC
Courant de court-circuit nominal : 100 A.
Câble tv prêt-à-l'emploi : 25 ms max
Tension de fonctionnement Ub : 10...30 VDC
Catégorie d'utilisation : DC-13
Courant de fonctionnement le plus faible en : 10 ma
Capacité de charge max. Pour Ue : 0,4 μF
Courant de ralenti E/S max., avec atténuation : 10 ma
Courant à vide E/S max., sans atténuation : 7 ma
Courant résiduel lr max. : 100 μA
Ondulation résiduelle max. (% de Ue) : 10%
Fréquence de commutation : 3000 Hz
Chute de tension statique max. : 2,5 V.
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Possibilité d'échange protégée : non
Distance de commutation sécurisée sa : 0,8 mm
Hystérésis H max. (% de Sr) : 15.0%
Distance de commutation nominale SN : 1 mm
Distance de commutation réelle Sr : 1 mm
Distance de commutation réelle Sr, tolérance : ±10%
Dérive de température max. (% de Sr) : 10%
Précision de répétition max. (% de Sr) : 10.0%
Surface active, matériau : céramique
Couple de serrage : 1 Nm ±10 %
Taille M5x0.5
Longueur de fixation : 19,50 mm
Montage : encastrable
Type de raccordement : câble, 2,00 m, PUR
Diamètre de câble D : 2,50 mm
Longueur de câble L : 2 m
Matériau du boîtier : acier inoxydable
Matériau de gaine : PUR
Nombre de conducteurs : 3
Section du conducteur : 0.10 mm²
Matériau de la bague d'étanchéité : NBR 70
Matériau de la bague d'appui : PTFE
Bague d'étanchéité, dimensions : 2,35 × 1 mm
Résistance à la pression max. : 500 bar
Résistance à la pression, remarque : résiste à la pression d'huile

Type d'emballage: Piece

Type de produit: Capteur inductif

Type: BHS006U

Tension de fonctionnement min.: 10.0 V

Tension de fonctionnement max.: 30.0 V

Tension de fonctionnement: 10.0 - 30.0 V

Type de contact: 1 PNP

Distance de commutation (max.): 0.8 mm

Sorties: PNP

Matériau du boîtier: acier inoxydable

Modèle: inductif

Type de montage: affleurant

Taille: M5

Branchement: M5

Longueur de câble: 2.00 m

Température min.: -25 °C

Température max.: 80 °C

: IP68

Longueur: 32.00 mm

Diamètre: 5 mm

Dim.: (Ø x L) 5 mm x 32.00 mm

Contenu: 1 pc(s)

Tension nominale: 24 V

Fréquence de commutation: 3000 Hz

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3416078 BALLUFF Capteur inductif inductif BHS006U BHS006U M5 affleurant PNP (Ø x L) 5 mm x 32.00 mm Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3416078 BALLUFF Capteur inductif inductif BHS006U BHS006U M5 affleurant PNP (Ø x L) 5 mm x 32.00 mm Piece

Description

Nos capteurs inductifs BHS haute pression résistent à une pression pouvant atteindre 500 bar. Ils sont donc parfaitement adaptés pour la surveillance de la position de votre circuit hydraulique, par exemple pour le contrôle de la position finale sur les vérins hydrauliques ou la surveillance de la position des soupapes. Leur capacité de charge est assurée par des matériaux de boîtier résistants aux médias et par un procédé d'étanchéité spécial. Pour vos applications individuelles, nous vous proposons différents types de construction ainsi qu'un programme complet avec différents diamètres de boîtier et tailles de filetage. Dimensions = Ø 5 x 32 mm, format = M5x0.5, montage = affleurant, portée = 1 mm, sortie de commutation = PNP NO (NO), fréquence de commutation = 3000 Hz, matériau du boîtier = acier inoxydable, surface active, matériau = céramique, raccordement = câble, 2,00 m, PUR, tension de fonctionnement Ub = 10...30 VDC, température ambiante = -25...80 °C, résistance à la pression max. = 500 bar, indice de protection = IP68, homologation/conformité = ce, UKCA, cULus, WEEE

Ce texte a été traduit par une machine.

Description

Nos capteurs inductifs BHS haute pression résistent à une pression pouvant atteindre 500 bar. Ils sont donc parfaitement adaptés pour la surveillance de la position de votre circuit hydraulique, par exemple pour le contrôle de la position finale sur les vérins hydrauliques ou la surveillance de la position des soupapes. Leur capacité de charge est assurée par des matériaux de boîtier résistants aux médias et par un procédé d'étanchéité spécial. Pour vos applications individuelles, nous vous proposons différents types de construction ainsi qu'un programme complet avec différents diamètres de boîtier et tailles de filetage. Dimensions = Ø 5 x 32 mm, format = M5x0.5, montage = affleurant, portée = 1 mm, sortie de commutation = PNP NO (NO), fréquence de commutation = 3000 Hz, matériau du boîtier = acier inoxydable, surface active, matériau = céramique, raccordement = câble, 2,00 m, PUR, tension de fonctionnement Ub = 10...30 VDC, température ambiante = -25...80 °C, résistance à la pression max. = 500 bar, indice de protection = IP68, homologation/conformité = ce, UKCA, cULus, WEEE

Ce texte a été traduit par une machine.
